Замена вентилятора ЦПУ iMac Intel 21.5" EMC 2308
Замените сломанный вентилятор ЦПУ, чтобы поддерживать низкую температуру.
Шаг 1

Ослабьте три винта Phillips, которые фиксируют дверь доступа к нижнему краю вашего iMac.
Эти винты останутся в двери доступа.
Снимите дверь доступа с вашего iMac.
При сборке затяните дверь доступа свободно и совместите ее с выемкой в корпусе iMac перед полным затягиванием винтов.
Шаг 2

Перед началом работы отключите iMac и положите его на мягкую поверхность, как показано.
Прикрепите присоску близко к каждому из двух верхних углов стеклянной панели.
Чтобы прикрепить присоски, которые мы продаем, сначала установите присоску так, чтобы подвижная ручка была параллельна поверхности стеклянной панели. Легко прижав присоску к стеклу, поднимите подвижную ручку до тех пор, пока она не станет параллельной другой ручке.
Если ваши присоски не прилипают, попробуйте очистить стеклянную панель и присоску легким растворителем.
Шаг 3

Аккуратно поднимите стеклянную панель перпендикулярно поверхности ЖК-дисплея, чтобы освободить стальные монтажные штифты, прикрепленные вдоль нижнего края стеклянной панели.
Оттяните стеклянную панель от нижнего края iMac и осторожно отложите ее в сторону.
При повторной установке обязательно тщательно очистите внутреннюю поверхность стеклянной панели и лицевую сторону ЖК-дисплея, так как любая пыль или отпечатки пальцев, застрявшие внутри, будут заметны, когда устройство будет включено.
Шаг 4


Удалите восемь винтов T10 Torx длиной 8 мм, фиксирующих дисплей к корпусу.
Последние две фотографии являются детальными снимками каждой стороны дисплея.
Шаг 5

Чуть поднимите верхний край дисплея из корпуса.
Не поднимайте слишком высоко. С дисплеем подключены несколько кабелей к материнской плате.
Шаг 6


Вытащите шлейф вертикальной синхронизации из его разъема на плате управления LED в верхнем левом углу вашего iMac.
Шлейф вертикальной синхронизации имеет разъем ZIF, но разъем не имеет замка или фиксирующей упругости. Просто потяните кабель от разъема к стороне оптического привода iMac, чтобы отключить его от платы управления LED.
Шаг 7


Поверните дисплей из корпуса достаточно, чтобы отключить кабель питания подсветки LED от платы управления LED.
Отключите кабель питания подсветки LED, нажав на механизм блокировки, пока тянете разъем от разъема (в сторону нижнего края iMac).
Шаг 8

Сожмите два рукава разъема кабеля данных дисплея вместе, чтобы разблокировать его из разъема на материнской плате.
Вытяните разъем кабеля данных дисплея из разъема на материнской плате.
Будьте осторожны при отключении и подключении этого кабеля, так как он легко повреждается.
Шаг 9

Отключите разъем кабеля температурного датчика ЖК-дисплея от его разъема на материнской плате.
Если ваш вентилятор вращается на полной скорости после завершения, проверьте это соединение или соединение кабеля температурного датчика жесткого диска.
Шаг 10

Осторожно потяните дисплей к верхнему краю вашего iMac и поднимите его из корпуса, следя за кабелями, которые могут запутаться.
Шаг 11

Уберите следующие четыре винта, фиксирующие блок питания к корпусу:
Два винта T10 Torx с мелкой резьбой длиной 22.2 мм
Один винт T10 Torx с крупной резьбой длиной 25 мм
Один винт T10 Torx с крупной резьбой длиной 9 мм
В следующих шагов ваши руки будут близко к открытой части блока питания. Чтобы избежать удара током от больших конденсаторов, прикрепленных к плате, не трогайте лицевую сторону блока питания.
Шаг 12

Осторожно поднимите блок питания из корпуса и поверните его, чтобы открыть замок кабеля, как показано, следя за кабелем DC-Out, который все еще соединяет его с iMac.
Отключите кабель DC-In, нажав на механизм блокировки на разъеме, пока вы тянете разъем от его разъема на блоке питания.
После того как механизм блокировки освободится от разъема, вытяните разъем DC-In от блока питания.
Шаг 13

Отключите кабель AC-In, нажав на механизм блокировки, пока тянете разъем от его разъема.
Уберите блок питания из корпуса.
Шаг 14

Вытяните разъем температуры оптического привода прямо из его разъема на материнской плате.
Шаг 15

Удалите четыре винта T10 Torx длиной 9 мм, фиксирующие оптический привод к корпусу.
Шаг 16

Поднимите внутренний край оптического привода и маневрируйте его разъемом мимо рамки, прикрепленной к материнской плате.
Осторожно потяните оптический привод от монтажных штифтов на краю корпуса, чтобы освободить место для отключения кабеля оптического привода.
Шаг 17

Используйте плоский конец лопатки, чтобы помочь отсоединить кабель оптического привода.
Шаг 18

Удалите один винт T10 Torx размером 13 мм, фиксирующий вентилятор оптического привода к внешнему корпусу.
Шаг 19

Снимите оптический привод с штифтов, прикрепленных к внешнему корпусу.
Шаг 20

Отсоедините разъем вентилятора оптического привода от его гнезда на материнской плате.
Удалите вентилятор оптического привода из iMac.
Шаг 21

Потяните разъемы левого и правого динамиков к правой стороне iMac, чтобы отсоединить их от материнской платы.
Шаг 22

Отсоедините кабель аудиопорта, потянув его разъем к правой стороне iMac.
Шаг 23

Отсоедините кабель AirPort, подняв его разъем с гнезда на материнской плате.
Поднимите разъем перпендикулярно поверхности материнской платы.
Шаг 24

Отсоедините следующие кабели, потянув их разъемы к верхнему краю iMac:
Кабель камеры
Термодатчик жесткого диска
Вентилятор жесткого диска
Микрофон
Отсоедините следующие кабели, потянув их разъемы к правому краю iMac:
Датчик окружающей температуры
Кабель Bluetooth
Шаг 25

Отсоедините вентилятор процессора и кнопку питания, потянув их разъемы к левому краю iMac.
Шаг 26

Если присутствует, удалите кусок ленты, закрывающий разъем ИК-сенсора.
Отсоедините ИК-сенсор, потянув его разъем к верхнему краю iMac.
Шаг 27

Используя пальцы, поднимите сборку ИК-сенсора вертикально из внешнего корпуса.
Шаг 28

Удалите следующие шесть винтов, фиксирующих материнскую плату к внешнему корпусу:
Три винта T10 Torx размером 25 мм
Два винта T10 Torx размером 21,5 мм
Один винт T10 Torx размером 7 мм
Шаг 29

Удалите пластиковые воздуховоды с боков платы LED-драйвера и жесткого диска, потянув их от внешнего корпуса.
Шаг 30

Осторожно снимите алюминиевую ленту, прикрепляющую радиатор GPU к внешнему корпусу.
Не обязательно полностью снимать алюминиевую ленту с радиатора GPU.
Шаг 31

В следующих шагах вы будете извлекать материнскую плату из внешнего корпуса. При этом будьте внимательны к многим кабелям, которые все еще соединяют материнскую плату с внешним корпусом.
Убедитесь, что материнская плата очищает пластиковый штифт крепления вентилятора оптического привода, прежде чем поднимать ее, так как он легко ломается.
Шаг 32

Осторожно потяните материнскую плату немного от внешнего корпуса.
Держа плату от корпуса, поворачивайте ее вперед и назад, поднимая вверх, чтобы освободить ее от внешнего корпуса.
Шаг 33

Теперь, когда нижний край платы свободен от внешнего корпуса, поверните материнскую плату к себе, чтобы открыть ее заднюю поверхность.
Следующий разъем имеет тенденцию прилипать к своему гнезду. Если так, вставьте металлическую лопатку в зазор между разъемом и его гнездом. Поверните лопатку, чтобы разделить два компонента.
Осторожно потяните разъем оптического привода от его гнезда на материнской плате.
Потяните разъем перпендикулярно поверхности материнской платы.
Шаг 34

Отсоедините кабель питания от материнской платы, одновременно нажимая запирающий рычаг на разъеме и вытаскивая его из гнезда.
Удалите материнскую плату из внешнего корпуса.
При сборке материнской платы обратите внимание на положение разъемов I/O. Когда плата будет установлена в корпус, вставьте USB или Thunderbolt кабель в один из разъемов для идеального выравнивания.
Шаг 35

Если присутствуют, удалите куски прозрачной ленты, которые фиксируют кабель датчика окружающей температуры и кабель левого динамика к заднему корпусу.
Шаг 36

Удалите два винта T10 Torx размером 13 мм, фиксирующих вентилятор процессора к внешнему корпусу.
Шаг 37

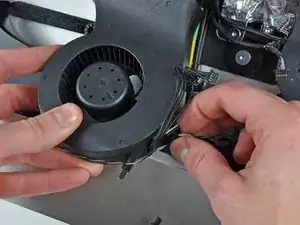

Снимите фиксатор кабеля со стороны вентилятора процессора.
Если клей на фиксаторе кабеля теряет свою адгезию, удалите существующую пенопластовую ленту и используйте двустороннюю ленту или клей, чтобы снова прикрепить его к вентилятору процессора.
Удалите вентилятор процессора из внешнего корпуса, следя за тем, чтобы кабели не запутались.
Шаг 38

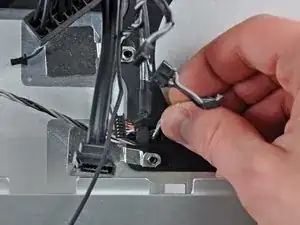

Переместите кабель левого динамика из зажимов, фиксирующих его к внешнему корпусу.
Шаг 39

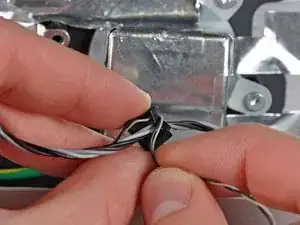

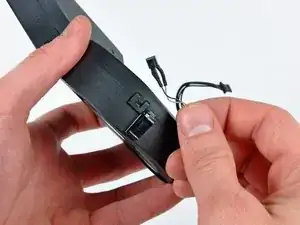

Осторожно снимите кабели левого динамика и датчика окружающей температуры с крепления кабеля кулера процессора.
Шаг 40

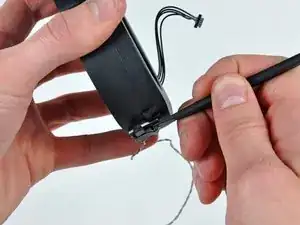

Используйте плоский конец лопатки, чтобы открыть крепление датчика окружающей температуры.
Удалите датчик окружающей температуры из кулера процессора.
Если на вашем новом кулере процессора нет крепления для датчика окружающей температуры, перенесите его со старого кулера на новый.
Перевод руководства с ifixit.com
