Замена платы драйвера светодиодов iMac Intel 21,5" EMC 2308

Перед началом работы отключите iMac от сети и положите его на мягкую поверхность, как показано на изображении.

Установите присоски около каждого из двух верхних углов стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная рукоятка была параллельна поверхности стеклянной панели. Легко прижимая присоску к стеклу, поднимите подвижную рукоятку до положения параллельно второй рукоятке.

Если присоски не прилипают, попробуйте очистить как стеклянную панель, так и присоски с помощью слабого растворителя.

Осторожно поднимите стеклянную панель перпендикулярно поверхности ЖК-дисплея настолько, чтобы она очистила стальные крепёжные штифты, прикреплённые по нижнему краю верхнего края стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите в сторону.

При повторной сборке обязательно тщательно очистите внутреннюю сторону стеклянной панели и поверхность ЖК-дисплея, так как любая пыль или отпечатки пальцев, оставшиеся внутри, будут хорошо заметны при включённом устройстве.

Снимите восемь винтов Torx длиной 8 мм, крепящих дисплей к внешнему корпусу.

Два последних изображения — детальные снимки каждой стороны дисплея.

Осторожно приподнимите верхний край дисплея из внешнего корпуса.

Не поднимайте его слишком высоко. Дисплей подключён к материнской плате несколькими кабелями.

Извлеките ленточный кабель вертикальной синхронизации из разъёма на плате драйвера светодиодов, расположенного в верхнем левом углу iMac.

Конец ленточного кабеля вертикальной синхронизации имеет конструкцию ZIF, но в разъёме отсутствуют фиксатор или зажим. Просто потяните кабель из разъёма в сторону оптического привода, чтобы отключить его от платы драйвера светодиодов.

Поверните дисплей достаточно, чтобы отключить кабель питания подсветки ЖК-дисплея от платы драйвера светодиодов.

Отключите кабель питания подсветки ЖК-дисплея, нажав на фиксатор и одновременно потянув разъём из гнезда (в сторону нижнего края iMac).

Сожмите два рычага разъёма кабеля данных дисплея, чтобы разблокировать его от гнезда на материнской плате.

Отсоедините разъём кабеля данных дисплея от гнезда на материнской плате.

Будьте осторожны при отключении и подключении этого кабеля, так как он легко повреждается.

Отключите разъём кабеля термодатчика ЖК-дисплея от гнезда на материнской плате.

Если после завершения работы вентилятор вращается на полных оборотах, проверьте это соединение или кабель термодатчика жёсткого диска.

Осторожно потяните дисплей к верхнему краю iMac и выньте его из внешнего корпуса, следя за тем, чтобы кабели не зацепились.

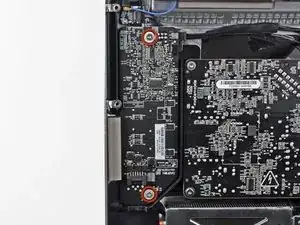

Снимите два винта Torx длиной 9 мм, крепящих плату драйвера светодиодов к внешнему корпусу.

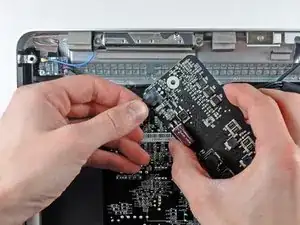

Извлеките плату драйвера светодиодов из гнезда во внешнем корпусе, следя за кабелем питания постоянного тока, который всё ещё соединяет её с блоком питания.

Отключите кабель питания постоянного тока, нажав на фиксатор и одновременно потянув разъём из гнезда на плате драйвера светодиодов.
