iMac Intel 21.5" EMC 2308 Замена карты AirPort

Перед началом отключите iMac от питания и положите его на мягкую поверхность, как показано.

Прикрепите присоску возле каждого из двух верхних углов стеклянной панели.

Чтобы закрепить продаваемые нами присоски, сначала расположите присоску так, чтобы подвижная ручка была параллельна лицевой поверхности стеклянной панели. Легко прижав присоску к стеклу, поднимите подвижную ручку до положения, параллельного другой ручке.

Если присоски не прилипают, попробуйте очистить поверхность стекла и присоски мягким растворителем.

Осторожно приподнимите стеклянную панель перпендикулярно поверхности ЖК‑дисплея настолько, чтобы она отошла от стальных монтажных штифтов, прикреплённых по нижней стороне верхнего края стекла.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите в сторону.

При повторной установке тщательно очистите внутреннюю сторону стеклянной панели и поверхность ЖК‑дисплея — пыль или отпечатки пальцев, попавшие внутрь, будут заметны при включённом устройстве.

Снимите восемь винтов Torx T10 длиной 8 мм, крепящих дисплей к внешнему корпусу.

Последние две фотографии показывают детали каждой стороны дисплея.

Слегка приподнимите верхний край дисплея из внешнего корпуса.

Не поднимайте его слишком высоко. К плате логики подключено несколько кабелей.

Вытяните кабель вертикальной синхронизации из разъёма на плате драйвера светодиодов в верхнем левом углу iMac.

Кабель вертикальной синхронизации имеет разъём типа ZIF, но в разъёме отсутствует защёлка или фиксирующая лапка. Просто потяните кабель от разъёма в сторону оптического привода, чтобы отсоединить его от платы драйвера светодиодов.

Поверните дисплей наружу из внешнего корпуса настолько, чтобы отсоединить кабель питания подсветки LED от платы драйвера светодиодов.

Отсоедините кабель питания подсветки, надавив на фиксатор и одновременно потянув разъём от гнезда (в направлении нижнего края iMac).

Сожмите две защёлки разъёма кабеля данных дисплея, чтобы разблокировать его от разъёма на плате логики.

Потяните разъём кабеля данных дисплея от его гнезда на плате логики.

Будьте осторожны при отключении и повторном подключении этого кабеля — он легко повреждается.

Отключите разъём кабеля термодатчика ЖК‑дисплея от его гнезда на плате логики.

Если после сборки вентилятор вращается на полной скорости, проверьте это соединение или кабель термодатчика жёсткого диска.

Осторожно потяните дисплей к верхнему краю iMac и выньте его из внешнего корпуса, следя, чтобы не защемить кабели.

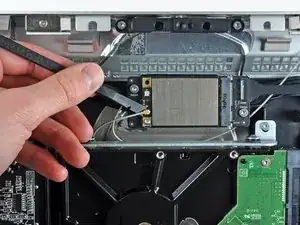

Используйте плоский конец лопатки, чтобы отжать оба разъёма антенных кабелей AirPort от карты AirPort.

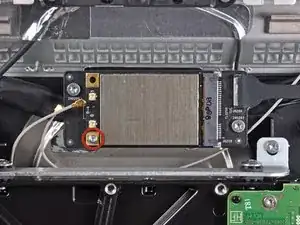

Удалите один винт Torx T6 длиной 5.3 мм, закрепляющий карту AirPort в её гнезде.

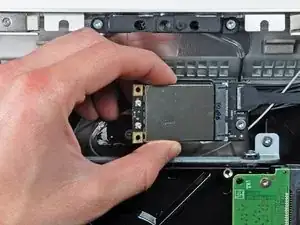

Оттяните карту AirPort от её гнезда и выньте её из iMac.
