Замена платы Bluetooth в iMac Intel 21.5" EMC 2308

Перед началом работы отключите iMac от питания и уложите его на мягкую поверхность, как показано.

Прикрепите по одной присоске у каждого из двух верхних углов стеклянной панели.

Чтобы правильно закрепить присоски, которые мы продаем, сначала разместите присоску так, чтобы подвижная ручка была параллельна поверхности стеклянной панели. Легко прижав присоску к стеклу, поднимите подвижную ручку до параллельного положения по отношению к другой ручке.

Если присоски не липнут, попробуйте очистить стеклянную панель и присоску мягким растворителем.

Осторожно приподнимите стеклянную панель перпендикулярно поверхности ЖК-дисплея настолько, чтобы освободить стальные монтажные штифты, прикреплённые вдоль нижней стороны верхнего края стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите в сторону.

При повторной установке тщательно очистите внутреннюю сторону стеклянной панели и поверхность ЖК-дисплея — пыль или отпечатки пальцев, оказавшиеся внутри, будут отчётливо видны при включённом устройстве.

Снимите восемь винтов T10 длиной 8 мм, которые фиксируют дисплей в корпусе.

Последние две фотографии показывают детали каждой стороны дисплея.

Небольшим усилием приподнимите верхний край дисплея из корпуса.

Не поднимайте его слишком высоко. К плате логики подключено несколько кабелей.

Вытащите ленту вертикальной синхронизации из её разъёма на плате драйвера подсветки в верхнем левом углу iMac.

Конец ленты вертикальной синхронизации выполнен в стиле ZIF, но гнездо не имеет замка или защёлки. Просто потяните ленту в сторону оптического накопителя, чтобы отключить её от платы драйвера подсветки.

Поверните дисплей из корпуса достаточно, чтобы отключить кабель питания светодиодной подсветки от платы драйвера подсветки.

Отключите кабель питания подсветки, нажав на фиксатор и потянув разъём от гнезда (в сторону нижнего края iMac).

Сожмите две защёлки разъёма кабеля данных дисплея, чтобы разблокировать его из гнезда на плате логики.

Оттяните разъём кабеля данных дисплея от его гнезда на плате логики.

Будьте осторожны при отключении и повторном подключении этого кабеля — он легко повредится.

Отключите разъём кабеля температурного датчика ЖК-дисплея от его гнезда на плате логики.

Если после сборки вентилятор работает на полной скорости, проверьте это подключение или кабель температурного датчика жёсткого диска.

Аккуратно потяните дисплей к верхнему краю iMac и извлеките его из корпуса, следя за тем, чтобы кабели не застряли.

Используйте плоский конец лопатки, чтобы отжать разъём кабеля антенны Bluetooth вверх, отсоединив его от платы Bluetooth.

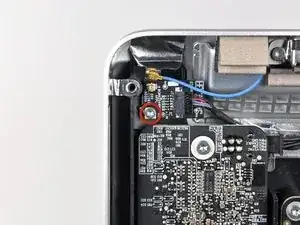

Снимите один винт T8 длиной 6,6 мм, фиксирующий плату Bluetooth в корпусе.

Отключите кабель Bluetooth, потянув его разъём от гнезда на плате Bluetooth.
