Замена аудиопортов iMac Intel 21.5" EMC 2308

Перед началом отключите iMac от сети и уложите его на мягкую поверхность, как показано.

Прикрепите присоску возле каждого из двух верхних углов стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала установите присоску так, чтобы подвижная ручка была параллельна поверхности стеклянной панели. Лёгким нажимом прижмите присоску к стеклу и поднимите подвижную ручку, пока она не станет параллельна другой ручке.

Если присоски не держатся, попробуйте очистить и стеклянную панель, и присоску мягким растворителем.

Осторожно приподнимите стеклянную панель перпендикулярно поверхности дисплея настолько, чтобы освободить стальные монтажные штифты, прикреплённые вдоль нижней стороны верхнего края стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите её в сторону.

При повторной установке обязательно тщательно очистите внутреннюю поверхность стеклянной панели и поверхность ЖК-дисплея, поскольку пыль или отпечатки пальцев, оказавшиеся внутри, будут сильно заметны при включённом устройстве.

Выверните восемь винтов Torx T10 длиной 8 мм, крепящих дисплей к внешнему корпусу.

Последние две фотографии показывают детали каждой стороны дисплея.

Слегка приподнимите верхний край дисплея наружу из внешнего корпуса.

Не поднимайте его слишком высоко. Несколько кабелей соединяют дисплей с платой логики.

Выньте кабель вертикальной синхронизации из его разъёма на плате драйвера светодиодов в верхнем левом углу iMac.

Кабель вертикальной синхронизации имеет наконечник типа ZIF, но сам разъём не имеет фиксатора или защёлки. Просто потяните кабель от разъёма в сторону оптического привода, чтобы отключить его от платы драйвера светодиодов.

Поверните дисплей наружу из внешнего корпуса настолько, чтобы отключить кабель питания светодиодной подсветки от платы драйвера светодиодов.

Отключите кабель питания подсветки, нажав на механизм фиксации и потянув разъём от его гнезда (в сторону нижнего края iMac).

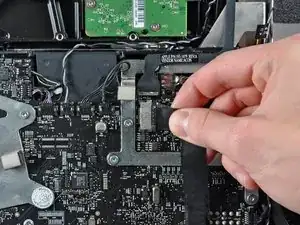

Сожмите две защёлки разъёма кабеля данных дисплея, чтобы разблокировать его от гнезда на плате логики.

Оттяните разъём кабеля данных дисплея от его гнезда на плате логики.

Будьте осторожны при отсоединении и повторном подключении этого кабеля — он легко повреждается.

Отключите разъём кабеля термодатчика ЖК-дисплея от его гнезда на плате логики.

Если после сборки вентилятор работает на полной скорости, проверьте это соединение или разъём термодатчика жёсткого диска.

Осторожно потяните дисплей в сторону верхнего края iMac и выньте его из внешнего корпуса, следя за тем, чтобы кабели не застряли.

Отключите кабель аудиопорта, потянув его разъём в правую сторону iMac.

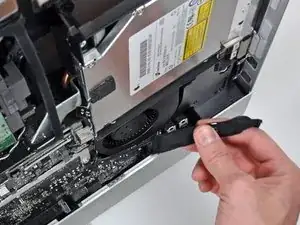

Выведите кабель аудиопорта из внешнего корпуса.

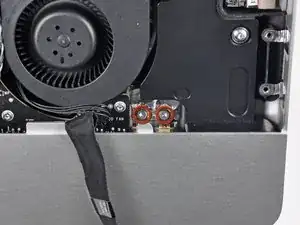

Выверните два винта Torx T10, крепящих аудиопорты к внешнему корпусу.

Поднимите аудиопорты и извлеките их из внешнего корпуса.

Пара пинцетов поможет установить порты на место. Сначала вставьте нижний язычок в кронштейн внешнего корпуса, затем закрепите разъём винтом.
