Замена платы IR на iMac Intel 21.5" EMC 2308

Перед началом отключите iMac и положите его на мягкую поверхность, как показано.

Прикрепите по присоске возле каждого из двух верхних углов стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная ручка была параллельна плоскости стеклянной панели. Легко прижимая присоску к стеклу, поднимите подвижную ручку до тех пор, пока она не станет параллельной другой ручке.

Если присоски не прилипают, попробуйте очистить и стеклянную панель, и присоску мягким растворителем.

Осторожно приподнимите стеклянную панель перпендикулярно поверхности дисплея настолько, чтобы освободить стальные крепёжные штыри, прикреплённые вдоль нижней стороны верхнего края стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите её в сторону.

При повторной установке тщательно очистите внутреннюю поверхность стекла и поверхность ЖК-панели, так как пыль или отпечатки пальцев, попавшие внутрь, будут заметны при включённом устройстве.

Удалите восемь винтов T10 длиной 8 мм, фиксирующих дисплей к внешнему корпусу.

Последние две фотографии показывают детали каждой стороны дисплея.

Немного приподнимите верхний край дисплея, выводя его из внешнего корпуса.

Не поднимайте слишком высоко. К материнской плате подключено несколько кабелей.

Вытащите кабель вертикальной синхронизации из его разъёма на плате драйвера светодиодов в верхнем левом углу iMac.

Кабель вертикальной синхронизации имеет разъём типа ZIF, но в сокете нет фиксатора или защёлки. Просто потяните кабель от его разъёма в сторону оптического привода, чтобы отключить его от платы драйвера светодиодов.

Поверните дисплей наружу из внешнего корпуса настолько, чтобы отключить кабель питания подсветки светодиодов от платы драйвера светодиодов.

Отключите кабель питания подсветки, нажав на фиксирующий механизм и потянув разъём от его гнезда (в сторону нижнего края iMac).

Сожмите две защёлки разъёма кабеля данных дисплея вместе, чтобы разблокировать его от разъёма на материнской плате.

Оттяните разъём кабеля данных дисплея от его гнезда на материнской плате.

Будьте осторожны при отключении и повторном подключении этого кабеля — он легко повреждается.

Отключите разъём кабеля термодатчика ЖК-панели от его гнезда на материнской плате.

Если после завершения работы вентилятор вращается на полной скорости, проверьте это соединение или кабель термодатчика жёсткого диска.

Осторожно потяните дисплей к верхнему краю iMac и выньте его из внешнего корпуса, следя за тем, чтобы не зажать кабели.

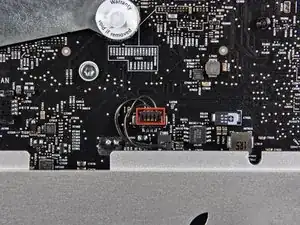

Если присутствует, удалите кусочек прозрачной ленты, закрывающий разъём ИК-платы.

Потяните разъём ИК-платы к верхней части iMac, чтобы отключить его от материнской платы.

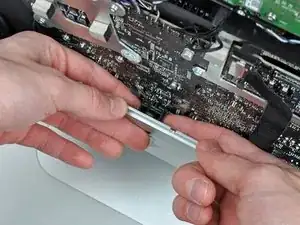

С помощью пальцев поднимите узел ИК-датчика прямо вверх и выньте его из внешнего корпуса.
