Замена процессора iMac Intel 21.5" EMC 2308

Ослабьте три винта с крестообразным шлицем, фиксирующие дверцу доступа у нижнего края iMac.

Эти винты останутся закреплёнными в дверце доступа.

Снимите дверцу доступа с iMac.

При сборке затяните дверцу доступа слегка и совместите её с выемкой в наружном корпусе iMac перед окончательным завинчиванием винтов.

Перед началом отключите iMac от сети и положите его на мягкую поверхность, как показано.

Прикрепите присоску рядом с каждым из двух верхних углов стеклянной панели.

Чтобы закрепить продающиеся у нас присоски, сначала расположите присоску так, чтобы подвижная рукоятка была параллельна поверхности стекла. Легко прижимая присоску к стеклу, поднимите подвижную рукоятку до параллели с другой рукояткой.

Если присоски не прилипают, попробуйте очистить стеклянную панель и присоску мягким растворителем.

Осторожно приподнимите стеклянную панель перпендикулярно поверхности дисплея настолько, чтобы она отступила от стальных монтажных штифтов, прикреплённых под верхним краем стеклянной панели.

Отодвиньте стеклянную панель от нижнего края iMac и аккуратно отложите её в сторону.

При повторной установке тщательно очистите внутреннюю поверхность стеклянной панели и поверхность ЖК-экрана, так как любые пылинки или отпечатки пальцев, оставшиеся внутри, будут хорошо заметны при включении устройства.

Снимите восемь винтов Torx T10 длиной 8 мм, фиксирующих дисплей в наружном корпусе.

Последние две фотографии — детальные снимки каждой стороны дисплея.

Слегка приподнимите верхний край дисплея, чтобы вывести его из наружного корпуса.

Не поднимайте слишком высоко. К материнской плате подключено несколько кабелей.

Вытащите кабель вертикальной синхронизации из его разъёма на плате LED-драйвера в верхнем левом углу iMac.

Кабель вертикальной синхронизации имеет конец типа ZIF, но разъём не снабжён защёлкой или фиксирующей лапкой. Просто потяните кабель от разъёма в сторону оптического привода, чтобы отсоединить его от платы LED-драйвера.

Поверните дисплей наружу из корпуса настолько, чтобы можно было отключить кабель питания подсветки от платы LED-драйвера.

Отключите кабель питания подсветки, нажав на фиксатор и одновременно оттянув разъём от его гнезда (в направлении к нижнему краю iMac).

Сожмите две защёлки разъёма кабеля данных дисплея, чтобы разблокировать его из гнезда на материнской плате.

Оттяните разъём кабеля данных дисплея от его гнезда на материнской плате.

Будьте осторожны при отсоединении и повторном подключении этого кабеля — он легко повреждается.

Отключите разъём кабеля термодатчика ЖК-экрана от его гнезда на материнской плате.

Если после сборки вентилятор работает на полной скорости, проверьте это соединение или кабель термодатчика жёсткого диска.

Осторожно потяните дисплей в сторону верхнего края iMac и выньте его из наружного корпуса, следя за тем, чтобы кабели не застряли.

Снимите следующие четыре винта, фиксирующие блок питания в наружном корпусе:

Два винта Torx T10 22.2 мм с мелкой резьбой

Один винт Torx T10 25 мм с крупной резьбой

Один винт Torx T10 9 мм с крупной резьбой

Следующие шаги требуют работы возле оголённой лицевой части блока питания. Чтобы избежать удара высоким напряжением от крупных конденсаторов на плате, не касайтесь лицевой части блока питания.

Осторожно поднимите блок питания из корпуса и поверните его, чтобы открыть фиксатор кабеля, как показано, при этом следя за подключённым кабелем постоянного тока DC-Out.

Отключите кабель DC-In, нажав на фиксатор на разъёме и одновременно оттянув разъём от его гнезда на блоке питания.

Когда фиксатор освободит гнездо, полностью вытащите разъём DC-In из блока питания.

Отключите кабель AC-In, нажав на фиксатор и оттянув разъём от его гнезда.

Удалите блок питания из наружного корпуса.

Вытащите разъём термодатчика оптического привода прямо от его гнезда на материнской плате.

Снимите четыре винта Torx T10 длиной 9 мм, фиксирующие оптический привод в наружном корпусе.

Поднимите внутренний край оптического привода и проведите его разъём мимо рамки, прикреплённой к материнской плате.

Осторожно снимите оптический привод с монтажных штифтов на краю наружного корпуса, чтобы освободить место для отсоединения кабеля оптического привода.

Используйте плоский конец лопатки, чтобы помочь отсоединить кабель оптического привода.

Удалите один винт Torx T10 длиной 13 мм, который закрепляет вентилятор оптического привода к внешнему корпусу.

Снимите оптический привод с штырей, прикрепленных к внешнему корпусу.

Оттяните разъем вентилятора оптического привода от его гнезда на плате.

Снимите вентилятор оптического привода с iMac.

Потяните разъемы левого и правого динамиков в сторону правой кромки iMac, чтобы отсоединить их от платы.

Отсоедините кабель аудиоразъема, потянув его разъем в сторону правой кромки iMac.

Отсоедините кабель AirPort, приподняв его разъем из гнезда на плате.

Поднимайте разъем перпендикулярно плоскости платы.

Отсоедините следующие кабели, потянув их разъемы к верхнему краю iMac:

Кабель камеры

Термодатчик жесткого диска

Вентилятор жесткого диска

Микрофон

Отсоедините следующие кабели, потянув их разъемы к правому краю iMac:

Датчик окружающей температуры

Кабель Bluetooth

Отсоедините вентилятор процессора и кнопку питания, потянув их разъемы к левому краю iMac.

Если есть, снимите кусок ленты, закрывающий разъем ИК-датчика.

Отсоедините ИК-датчик, потянув его разъем к верхнему краю iMac.

Поднимите узел ИК-датчика пальцами прямо вверх и извлеките его из внешнего корпуса.

Удалите следующие шесть винтов, которые фиксируют плату к внешнему корпусу:

Три винта Torx T10 длиной 25 мм

Два винта Torx T10 длиной 21,5 мм

Один винт Torx T10 длиной 7 мм

Снимите пластиковые воздуховоды со стороны платы светодиодного драйвера и жесткого диска, потянув их от внешнего корпуса.

Осторожно удалите алюминиевую ленту, прикрепляющую радиатор GPU к внешнему корпусу.

Необязательно полностью снимать алюминиевую ленту с радиатора GPU.

На следующих шагах Вы будете выводить плату из внешнего корпуса. Имейте в виду множество кабелей, все ещё соединяющих плату с корпусом.

Убедитесь, что плата проходит мимо пластикового нижнего штыря крепления вентилятора оптического привода перед тем, как поднимать её, так как он легко ломается.

Осторожно оттяните плату немного от внешнего корпуса.

Держа плату отставленной от корпуса, поворачивайте её взад-вперёд и одновременно приподнимайте, чтобы освободить от корпуса.

После того как нижний край платы освободится от корпуса, поверните плату к себе, чтобы открыть её заднюю сторону.

Следующий разъём имеет тенденцию застревать в гнезде. Если это происходит, вставьте металлическую лопаточку в зазор между разъёмом и гнездом. Поверните лопаточку, чтобы разъединить компоненты.

Осторожно потяните разъём оптического привода от его гнезда на плате.

Тяните разъём перпендикулярно плоскости платы.

Отсоедините кабель питания от платы, одновременно нажав на фиксатор на разъёме и потянув его из гнезда.

Снимите плату с внешнего корпуса.

При сборке платы обратите внимание на положение разъёмов ввода-вывода. Когда плата будет обратно в корпусе, вставьте USB- или Thunderbolt-кабель в один из разъёмов для точной выверки.

Используя пинцет, поднимите разъём термодатчика радиатора прямо вверх из его гнезда на плате.

Если присутствуют, снимите наклейки «Гарантия аннулируется при снятии», закрывающие по одному винту с каждой стороны радиатора.

Удалите следующие шесть винтов, фиксирующих радиатор к плате:

Пять винтов Torx T8 длиной 6,5 мм

Один винт Torx T10 длиной 7 мм

Возможно, потребуется удерживать гнездо отверткой Phillips с одной стороны платы, пока Вы отворачиваете Torx-винт с другой стороны.

Поднимите скобу радиатора с платы логики.

Осторожно поднимите плату логики с радиатора.

Если оба компонента кажутся склеенными друг с другом, аккуратно разомкните их плоским концом лопатки, стараясь не задеть поверхностные компоненты на плате логики.

Перед повторной установкой радиатора нанесите новый слой термопасты. Наше руководство по термопасте поможет вам.

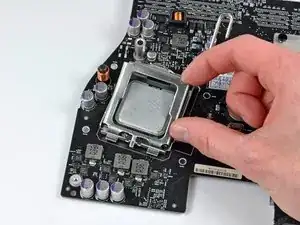

Осторожно оттяните фиксатор процессора от сокета процессора.

Поверните фиксатор к центру платы логики.

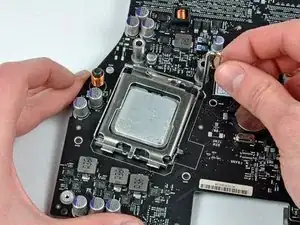

Поверните зажим процессора от процессора.

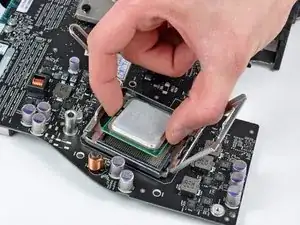

Осторожно поднимите процессор прямо вверх из его сокета.

Убедитесь, что новый процессор правильно выровнен и установлен перед повторным зажимом.

Перед повторной установкой радиатора нанесите новый слой термопасты. Наше руководство по термопасте поможет вам.
