iMac Intel 21,5" EMC 2308 с двумя накопителями. Замена DVD-привода на SSD с быстрым SATA-разъёмом

Задача: 1) заменить DVD-привод на SSD, 2) оставить оригинальный 3,5-дюймовый жёсткий диск (или заменить его на другой 3,5-дюймовый с большим объёмом), 3) сделать SSD загрузочным, 4) использовать SSD на полную скорость (с учётом ограничений шины SATA II). Руководство по ссылке — Установка второго жёсткого диска в iMac Intel 21,5" EMC 2308

Корпус для оптического привода вам на самом деле не понадобится. Я использовал этот кабель, который работает аналогично, плюс позволяет применить приём, описанный ниже, но невозможный с корпусом. https://youroptibay.ru/accessories/cable...

Я закрепил SSD скотчем к внутренней части корпуса iMac, чтобы он не болтался. Также убедитесь, что датчик температуры от оптического привода прикреплён к чему-нибудь прохладному внутри (в моей конфигурации кабель недостаточно длинный для подключения к SSD, который установлен вплотную к 3,5-дюймовому HDD — см. ниже). Скорость вентилятора DVD будет зависеть от правильного размещения датчика.

ВНИМАНИЕ: Не пытайтесь отключать другой конец кабеля датчика от разъёма на плате — в этом случае вентилятор DVD будет работать на полных оборотах!

Если подключить SSD (загрузочный) с помощью кабеля данных от DVD-привода (как это предлагается в упомянутом руководстве), скорость чтения/записи SSD снизится почти вдвое (проверено на EMC 2308), поскольку шина DVD медленнее основной шины SATA II жёсткого диска.

Однако напряжения от разъёма DVD недостаточно для питания 3,5-дюймового жёсткого диска на месте SSD, хотя его хватает для питания 2,5-дюймового накопителя (SSD).

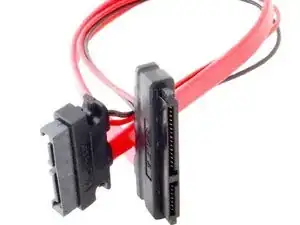

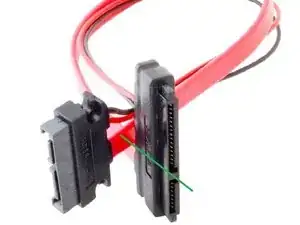

Поскольку мини-SATA–SATA кабель достаточно длинный, необходимо разрезать разъём SATA (я использовал канцелярский нож) на две части в том месте, где между двумя группами контактов находится пластиковая перемычка. Разъём питания находится в более широкой части (15-контактный), и можно легко разрезать перемычку ровно посередине. [Возможно, в продаже есть кабели, где это уже сделано, и резать ничего не нужно.]

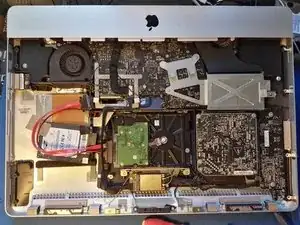

Примечание: окончательная сборка не показана на изображении. Здесь — положение до разделения и перенаправления мини-SATA–SATA кабеля.

Подключите освобождённую 15-контактную часть мини-SATA–SATA кабеля к SSD, а 7-контактный кабель данных от 3,5-дюймового HDD — к SSD.

Оставьте 3,5-дюймовый HDD подключённым к оригинальному 15-контактному разъёму питания SATA. Подключите 7-контактный кабель данных от разделённого мини-SATA–SATA кабеля к 3,5-дюймовому HDD.

В данной конфигурации питание к SSD поступает от разъёма DVD, а питание 3,5-дюймового HDD — от его оригинального источника. Быстрый кабель данных от 3,5-дюймового HDD подключён к SSD, а медленный кабель данных от DVD — к 3,5-дюймовому HDD.

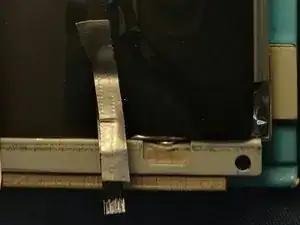

Будьте осторожны с тонким кабелем Vsync (шаг 5 в упомянутом руководстве), который отключают первым при демонтаже панели экрана. В моём случае я слишком сильно его согнул, и подсветка дисплея перестала работать. Пришлось отрезать повреждённый участок и зачистить конец кабеля лезвием.

Это было не очень приятно, потому что четыре металлических контакта в кабеле чрезвычайно малы и тонки, но в итоге всё заработало.
