Замена радиатора iMac Intel 21.5" EMC 2308
Снимите радиатор, чтобы обновить процессор.
Шаг 1

Ослабьте три винта с фигурной головкой Phillips, удерживающие лючок доступа на нижнем крае iMac.
Эти винты останутся закреплёнными в лючке доступа.
Снимите лючок доступа с iMac.
При сборке потяните лючок доступа слегка и совместите его с вырезом в наружном корпусе iMac перед окончательной затяжкой винтов.
Шаг 2

Перед началом отключите iMac от сети и уложите его на мягкую поверхность, как показано.
Прикрепите присоску рядом с каждым из двух верхних углов стеклянной панели.
Чтобы закрепить присоски, которые мы продаём, сначала установите присоску так, чтобы подвижная рукоятка была параллельна плоскости стеклянной панели. Легко удерживая присоску у стекла, поднимите подвижную рукоятку до параллельного положения с другой рукояткой.
Если присоски не прилипают, попробуйте очистить и стеклянную панель, и присоску мягким растворителем.
Шаг 3

Аккуратно поднимите стеклянную панель перпендикулярно плоскости дисплея настолько, чтобы освободить стальные монтажные штифты, прикреплённые по нижней стороне верхнего края стеклянной панели.
Отодвиньте стеклянную панель от нижнего края iMac и осторожно отложите её в сторону.
При установке обратно тщательно очистите внутреннюю поверхность стеклянной панели и лицевую поверхность ЖК-экрана, так как пыль или отпечатки пальцев, оказавшиеся внутри, будут заметны при включении устройства.
Шаг 4


Снимите восемь 8 мм винтов Torx T10, крепящих дисплей к наружному корпусу.
Последние две фотографии — крупные планы каждой стороны дисплея.
Шаг 5

Слегка приподнимите верхний край дисплея, вынимая его из наружного корпуса.
Не поднимайте слишком высоко. К материнской плате подключено несколько кабелей.
Шаг 6


Вытащите кабель вертикальной синхронизации из разъёма на плате драйвера светодиодов в верхнем левом углу iMac.
Кабель вертикальной синхронизации имеет разъём ZIF, но в разъёме нет фиксатора или защёлки. Просто потяните кабель от разъёма в сторону оптического привода, чтобы отсоединить его от платы драйвера светодиодов.
Шаг 7


Поверните дисплей наружу из корпуса достаточнo, чтобы отсоединить кабель питания подсветки LED от платы драйвера светодиодов.
Отсоедините кабель питания подсветки, нажав на фиксатор и одновременно тянув разъём от разъёма (в направлении к нижнему краю iMac).
Шаг 8

Сожмите две защёлки коннектора кабеля данных дисплея, чтобы разблокировать его из разъёма на материнской плате.
Оттяните коннектор кабеля данных дисплея от его разъёма на материнской плате.
Будьте осторожны при отключении и подключении этого кабеля — он легко повреждается.
Шаг 9

Отключите разъём кабеля температурного датчика ЖК-экрана от его гнезда на материнской плате.
Если вентилятор работает на полной скорости после сборки, проверьте это соединение или кабель температурного датчика жёсткого диска.
Шаг 10

Осторожно потяните дисплей в направлении верхнего края iMac и поднимите его из наружного корпуса, следя, чтобы кабели не зацепились.
Шаг 11

Снимите следующие четыре винта, крепящие блок питания к наружному корпусу:
Два 22,2 мм с мелкой резьбой — Torx T10
Один 25 мм с крупной резьбой — Torx T10
Один 9 мм с крупной резьбой — Torx T10
В следующих шагах ваши руки будут находиться близко к открытой лицевой части блока питания. Чтобы избежать удара высоким напряжением от крупных конденсаторов на плате, не прикасайтесь к лицевой части блока питания.
Шаг 12

Осторожно выньте блок питания из наружного корпуса и поверните его, чтобы открыть замок кабеля, как показано, при этом учитывая кабель постоянного тока, который всё ещё прикреплён к iMac.
Отключите входной разъём постоянного тока, нажав на фиксатор на разъёме и одновременно тянув разъём от его гнезда на блоке питания.
Когда фиксатор освободит гнездо, полностью извлеките разъём постоянного тока из блока питания.
Шаг 13

Отключите входной разъём переменного тока, нажав на фиксатор и тянув разъём от его гнезда.
Удалите блок питания из наружного корпуса.
Шаг 14

Тяните разъём температурного датчика оптического привода прямо от его гнезда на материнской плате.
Шаг 15

Снимите четыре 9 мм винта Torx T10, крепящие оптический привод к наружному корпусу.
Шаг 16

Поднимите внутренний край оптического привода и проведите его разъём мимо рамки, прикреплённой к материнской плате.
Осторожно снимите оптический привод со своих монтажных штифтов на краю наружного корпуса, чтобы получить пространство для отсоединения кабеля оптического привода.
Шаг 17

Используйте плоский конец лопатки, чтобы помочь отсоединить кабель оптического привода.
Шаг 18

Удалите один винт T10 Torx длиной 13 мм, фиксирующий вентилятор оптического привода к корпусу.
Шаг 19

Снимите оптический привод со штифтов, прикреплённых к корпусу.
Шаг 20

Оттяните разъём вентилятора оптического привода от его гнезда на материнской плате.
Удалите вентилятор оптического привода из iMac.
Шаг 21

Оттяните разъёмы левого и правого динамиков в направлении правой стороны iMac, чтобы отсоединить их от материнской платы.
Шаг 22

Отсоедините кабель аудиопорта, потянув его разъём в правую сторону iMac.
Шаг 23

Отсоедините кабель AirPort, подняв его разъём из гнезда на материнской плате.
Поднимайте разъём перпендикулярно плоскости материнской платы.
Шаг 24

Отсоедините следующие кабели, потянув их разъёмы к верхнему краю iMac:
Кабель камеры
Термический датчик жёсткого диска
Вентилятор жёсткого диска
Микрофон
Отсоедините следующие кабели, потянув их разъёмы к правому краю iMac:
Датчик окружающей температуры
Кабель Bluetooth
Шаг 25

Отсоедините вентилятор ЦП и кнопку питания, потянув их разъёмы к левому краю iMac.
Шаг 26

Если есть, удалите кусок ленты, закрывающий разъём ИК-датчика.
Отсоедините ИК-датчик, потянув его разъём к верхнему краю iMac.
Шаг 27

Поднимите узел ИК-датчика прямо вверх из корпуса, используя пальцы.
Шаг 28

Удалите следующие шесть винтов, фиксирующих материнскую плату к корпусу:
Три T10 Torx по 25 мм
Два T10 Torx по 21,5 мм
Один T10 Torx по 7 мм
Шаг 29

Снимите пластиковые воздуховоды со стороны платы светодиодного драйвера и жёсткого диска, потянув их от корпуса.
Шаг 30

Осторожно удалите алюминиевую ленту, прикрепляющую радиатор GPU к корпусу.
Полностью снимать алюминиевую ленту с радиатора GPU необязательно.
Шаг 31

В следующих шагах вы будете выводить материнскую плату из корпуса. При этом учитывайте множество кабелей, всё ещё соединяющих плату с корпусом.
Убедитесь, что плата освобождена от пластикового нижнего штифта крепления вентилятора оптического привода перед поднятием, так как он легко ломается.
Шаг 32

Осторожно оттяните материнскую плату немного от корпуса.
Держа плату оттянутой от корпуса, вращайте её взад-вперёд и одновременно поднимайте, чтобы освободить от корпуса.
Шаг 33

Теперь, когда нижний край платы освобождён от корпуса, поверните материнскую плату к себе, чтобы получить доступ к её задней стороне.
Следующий разъём имеет тенденцию застревать в гнезде. В таком случае вставьте металлическую лопатку в зазор между разъёмом и гнездом. Поверните лопатку, чтобы разделить компоненты.
Осторожно оттяните разъём оптического привода от его гнезда на материнской плате.
Тяните разъём перпендикулярно плоскости материнской платы.
Шаг 34

Отключите кабель питания DC-In от материнской платы, одновременно нажав защёлку на разъёме и потянув его из гнезда.
Удалите материнскую плату из корпуса.
При обратной сборке платы обратите внимание на положение разъёмов ввода/вывода. Когда плата будет установлена обратно в корпус, вставьте USB- или Thunderbolt-кабель в один из разъёмов для точного выравнивания.
Шаг 35

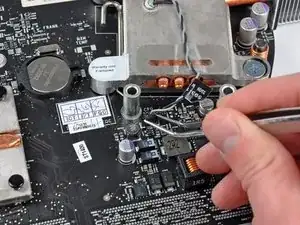

Используя пинцет, поднимите разъём термического датчика радиатора прямо вверх из его гнезда на материнской плате.
Шаг 36

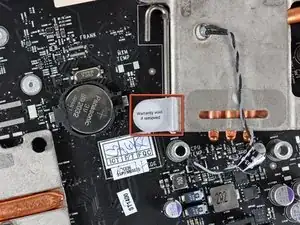

Если имеются, удалите наклейки «Гарантия аннулируется при снятии», закрывающие по одному винту с каждой стороны радиатора.
Шаг 37

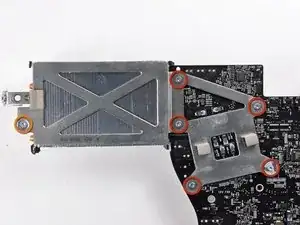

Удалите следующие шесть винтов, фиксирующих радиатор к материнской плате:
Пять T8 Torx по 6,5 мм
Один T10 Torx по 7 мм

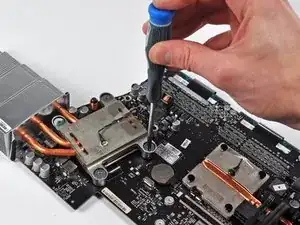

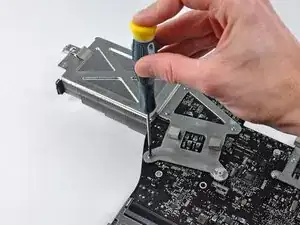

Возможно, потребуется зажать гнездо отверткой Phillips с одной стороны платы, пока вы отворачиваете Torx-винт с другой стороны.
Шаг 38

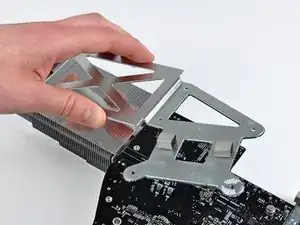

Поднимите кронштейн радиатора с материнской платы.
Шаг 39

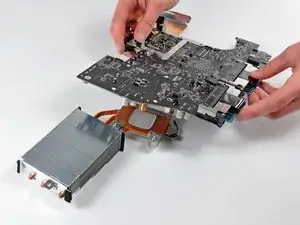

Осторожно поднимите материнскую плату с радиатора.
Если оба компонента кажутся приклеенными друг к другу, осторожно разойдите их плоским концом лопатки, следя за тем, чтобы не задеть поверхностно-монтируемые компоненты на материнской плате.
Перед повторным установлением радиатора обязательно нанесите новый слой термопасты. Наше руководство по термопасте облегчит эту задачу.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
