Замена платы камеры iMac Intel 21.5" EMC 2308

Перед началом отключите iMac от сети и разместите его на мягкой поверхности, как показано.

Прикрепите по одной присоске возле каждого из двух верхних углов стеклянной панели.

Чтобы закрепить наши присоски, сначала расположите присоску так, чтобы подвижная рукоятка была параллельна плоскости стеклянной панели. Легко прижимая присоску к стеклу, поднимите подвижную рукоятку до положения, параллельного другой рукоятке.

Если присоски не прилипают, попробуйте очистить как стеклянную панель, так и присоску мягким растворителем.

Осторожно приподнимите стеклянную панель перпендикулярно поверхности ЖК-дисплея достаточно, чтобы освободить стальные монтажные штифты, прикреплённые по нижней стороне верхнего края стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите её в сторону.

При обратной установке обязательно тщательно очистите внутреннюю поверхность стеклянной панели и лицевую поверхность ЖК-дисплея — любая пыль или отпечатки пальцев, попавшие внутрь, будут заметны при включении устройства.

Удалите два торкс-винта T10 с фланцем, длиной 5,2 мм, которые закрепляют плату камеры на корпусе.

Поднимите плату камеры из корпуса, следя за кабелем, соединяющим её с логической платой.

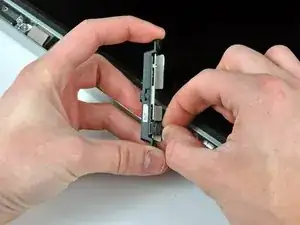

Отключите плату камеры, оттянув её разъём от гнезда на плате камеры.

Перед обратной установкой убедитесь, что термопаста, нанесённая на радиатор камеры, достаточной толщины, чтобы контактировать с корпусом.
