Ремонт чёрного экрана дисплея Apple Thunderbolt

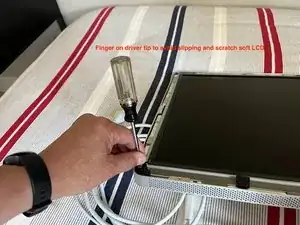

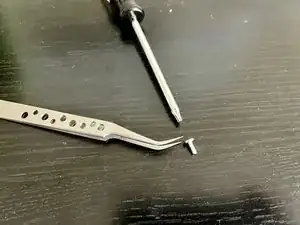

Следуйте руководству по снятию ЖК-дисплея. Дополнительный совет: накройте кончик Т10-отвёртки пальцем, чтобы она не соскочила. Поверхность ЖК-дисплея очень мягкая и моментально царапается о любую металлическую отвёртку.

Удобно использовать небольшую коробку, чтобы зафиксировать дисплей, пока отключаются 4 кабеля (питание, видео, датчик температуры и заземление). Смотрите следующие шаги или дополнительные изображения.

Маленький резиновый фонарик отлично подходит для установки внутрь, чтобы осветить нужный участок. Обязательно используйте корректирующие линзы, если у вас плохое зрение.

Откладывайте 8 винтов T10 в отдельное место, чтобы они не перепутались с другими винтами T10, которые будут сняты позже.

Вокруг 8 винтов крепления ЖК-дисплея расположены мощные магниты. Винты могут легко упасть внутрь iMac. Изогнутые пинцеты хорошо подходят как для снятия, так и для установки винтов.

Дополнительные изображения отключения кабелей ЖК-дисплея.

Когда ЖК-дисплей поднят и закреплён коробкой, небольшой фонарик (пластиковый корпус предпочтительнее) поможет лучше видеть разъёмы.

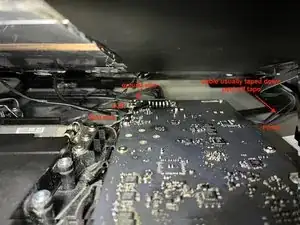

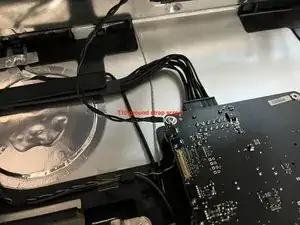

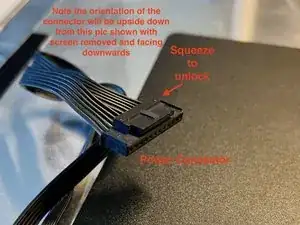

Коннектор питания самый сложный — он находится под основной платой, и отключать его приходится на ощупь. Сначала снимите прозрачную ленту, фиксирующую кабель. Затем пальцем нащупайте разъём, сожмите фиксатор и потяните. Смотрите изображение для ориентира (обратите внимание, что на рисунке разъём уже снят и показан вверх ногами для ясности).

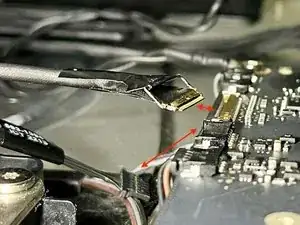

Коннектор видео имеет фиксирующую защёлку, которую необходимо отсоединить. На изображении показана лента с ручкой, прикреплённой к защёлке. Поднимите за ленту и отцепите защёлку, прежде чем вынимать разъём.

После отключения кабелей питания, видео и 6-контактного коннектора можно поднять ЖК-панель выше (на 60–70 градусов, почти вертикально), чтобы открутить винт заземления T10 с помощью отвёртки.

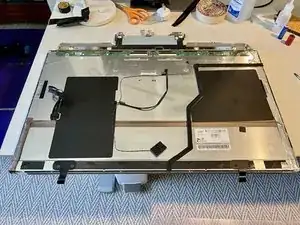

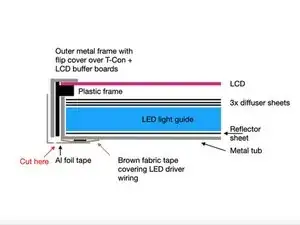

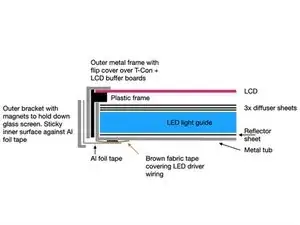

Здесь показаны слои «сэндвича» ЖК-сборки, расположенные по бокам панели. Процесс довольно сложный. Рассмотрите возможность использования перчаток; если же они вызывают дискомфорт (потеют руки), имейте в виду, что впереди ещё много операций. Впоследствии ЖК-панель нужно будет тщательно очистить специальным раствором.

Провода драйвера светодиодов и коричневая тканевая лента присутствуют только на небольших участках по бокам.

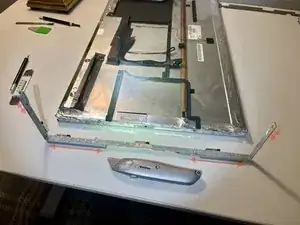

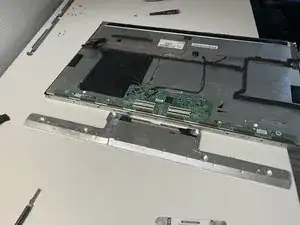

Снимите 2 боковые L-образные скобы и 1 нижнюю скобу. Каждая скоба крепится 4 винтами T10. Внутренняя сторона боковых L-образных скоб покрыта клейким слоем, что затрудняет их поддевание (используйте очень тонкую металлическую лопатку). Клейкая поверхность прилегает к тонкой фольгированной ленте, поэтому при снятии может снять часть ленты (это допустимо, так как её всё равно нужно будет снять).

Обратите внимание: на изображении со снятыми скобами фольгированная лента уже удалена.

Лучше использовать канцелярский нож. Смотрите следующий шаг на примере iMac для справки.

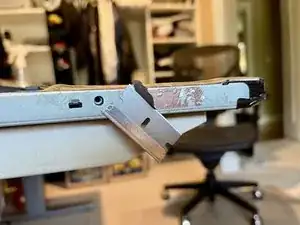

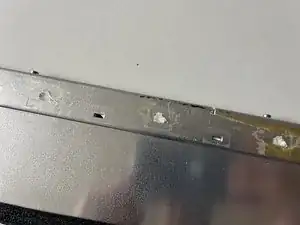

В iMac две скобы. Наиболее клейкие участки показаны красными стрелками. Используйте канцелярский нож, начиная с менее клейких участков, постепенно продвигаясь к более клейким, совершая плавающие движения.

Ориентируйтесь по предыдущей схеме, чтобы резать между скобой и следующей металлической рамкой, а не между металлической рамкой и внутренней пластиковой рамкой.

Такой способ резки позволяет извлекать скобы ровно, без деформации. Собрать конструкцию обратно будет проще.

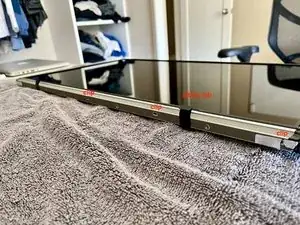

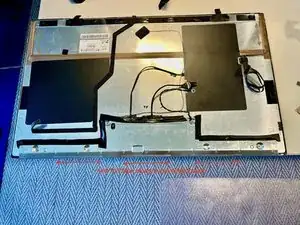

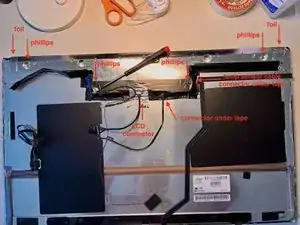

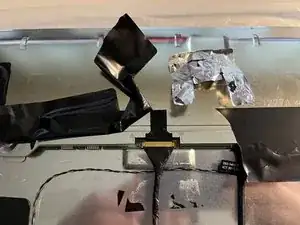

Снимите чёрную ленту, окружающую крышку. Будьте осторожны вблизи трёх областей с разъёмами (см. пояснения ниже). Снимите фольгированную ленту с двух концов крышки. Открутите 4 винта крестообразной отвёрткой.

Разъём ЖК-дисплея очень труднодоступен. Это разъём с поворотной защёлкой и ручкой-лентой, аналогичной той, что на другом конце кабеля. Ручка покрыта двумя слоями клейкой ленты.

Сначала снимите чёрную ленту и аккуратно отделите ручку защёлки разъёма ЖК-дисплея.

Затем снимите алюминиевую ленту, и наконец ручка защёлки освободится.

Обратите внимание: в iMac (той же модели, что и дисплей Thunderbolt) эта область с разъёмом может быть запечатана иначе, чем в дисплее Thunderbolt.

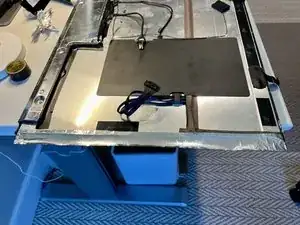

Отклейте алюминиевую ленту между крышкой буферной платы и металлической рамой. Это позволит снять крышку, не сгибая защёлки у шарнира.

Край крышки с правой стороны может быть заведён под пластиковую плёнку для защиты от замыканий на плате источника питания. Слегка приподнимите плёнку, чтобы освободить крышку буферной платы.

На последующих шагах крышка будет показана перевёрнутой, а не снятой. Этот шаг по удалению обновлён в целях улучшения процедуры. В последующих шагах считайте, что крышка буферной платы уже снята.

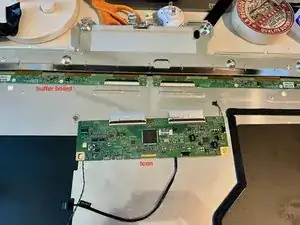

Поверните плату Т-кон (осуществляя поворот со стороны гибкого кабеля) вверх и отклейте её от липкой ленты. При первом выполнении процедуры отклеить ленту может быть сложно.

Отсоедините разъём гибкого кабеля платы Т-кон от буферной платы с стороны буферной платы. Аккуратно пошевелите платой Т-кон, чтобы освободить гибкий кабель из разъёма (при первом отсоединении может быть сложно).

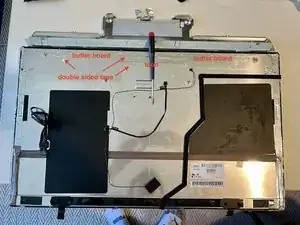

Отогните буферную плату вверх, чтобы отсоединить её от липкой ленты. С каждой стороны имеется по две точки приклеивания. При первом отсоединении отклеить ленту может быть сложно. Действуйте аккуратно, чтобы не повредить золотистую плёнку гибкого кабеля, соединяющего буферную плату с ЖК-дисплеем. Если повредить это соединение, восстановить работоспособность без профессионального оборудования не получится.

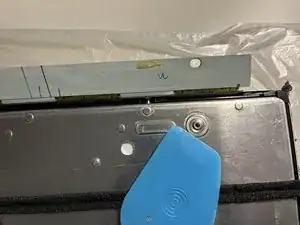

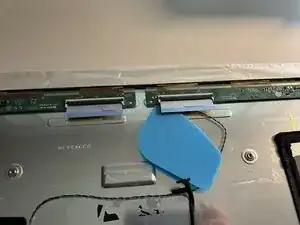

Используйте пластиковую лопатку, чтобы осторожно разрезать/поддеть двухсторонний скотч на обеих платах.

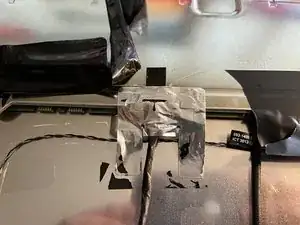

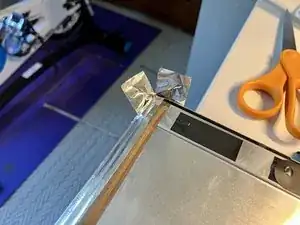

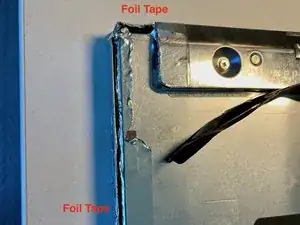

Полностью снять фольгированную ленту (на изображении указано, где новая лента) с обеих сторон займёт некоторое время.

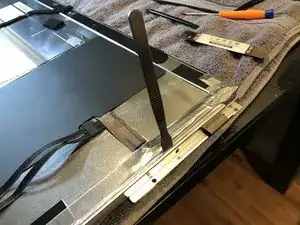

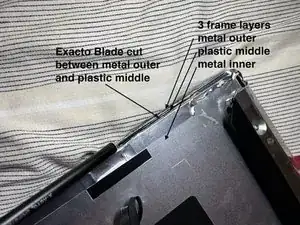

Если Вы склонны к риску, можно использовать канцелярский нож, чтобы разрезать между наружной металлической рамой и пластиковой рамой. При приближении к области коричневой ленты будьте осторожны, чтобы не повредить её и находящиеся под ней светодиодные провода.

Вы можете использовать лезвие бритвы, чтобы облегчить удаление ленты с боковых сторон. Не используйте лезвие бритвы вблизи области коричневой тканевой ленты (под ней расположены светодиодные провода). К счастью, алюминиевая фольга легко снимается там, где находится над коричневой тканевой лентой.

В нескольких местах приподнимите пенополиуретановую ленту, чтобы снять фольгу, расположенную под ней.

Обратите внимание: если снять наружную металлическую раму, при переворачивании сборки ЖК-панель может выпасть — будьте предельно осторожны.

Отклейте две чёрные откидные планки.

Снимите чёрную ленту с четырёх углов.

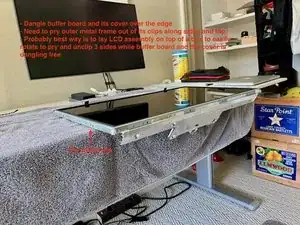

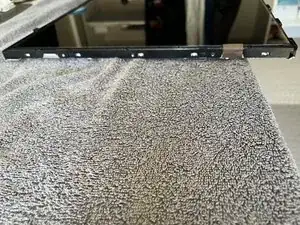

При первом выполнении процедуры лучше всего поместить сборку ЖК-панели на коробку так, чтобы буферные платы и крышка свободно свисали, и аккуратно вставить инструмент для поддева по периметру, чтобы отсоединить наружную металлическую раму. Коробка облегчит поворот ЖК-панели при работе, позволяя отсоединить три стороны (две боковые и одну со стороной с откидной планкой).

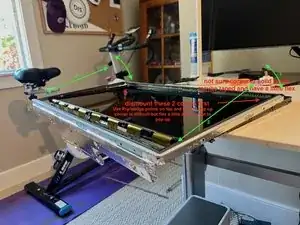

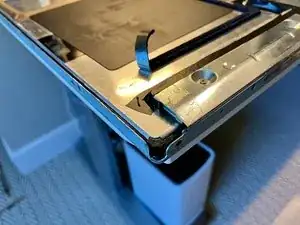

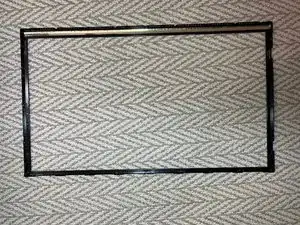

Начните поднимать наружную металлическую раму со стороны с откидной планкой. Это позволит избежать любого скользящего движения по золотистой плёнке гибкого кабеля буферной платы.

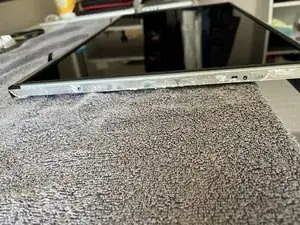

Углы на стороне с откидной планкой немного поддаются деформации. Возможно, потребуется по два инструмента с каждой стороны угла, чтобы их освободить. Действуйте осторожно, так как под наружной металлической рамой находится стекло ЖК-панели. К счастью, панель располагается в пластиковом корпусе (см. изображения на следующих шагах), поэтому защёлки не повредят её.

Лучше временно снять небольшую коричневую тканевую ленту по бокам ЖК-панели (она всегда мешает и легко зацепляется в неподходящем месте при повторной сборке), чтобы полностью освободить ЖК-панель для извлечения.

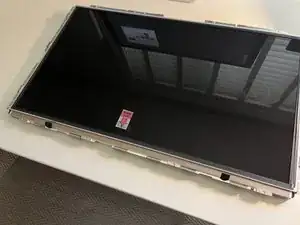

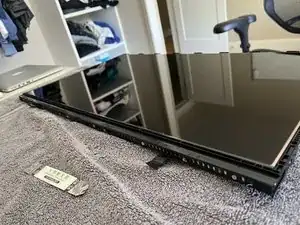

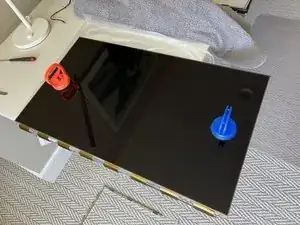

Подготовьте чистый пластиковый вкладыш на ровной поверхности. С помощью присосок снимите ЖК-панель (сначала приподнимите два угла, противоположные буферным платам) и разместите её стороной со светорассеивателем вниз на вкладыше, оставив буферные платы свисающими с края. Не используйте в качестве вкладыша материалы, оставляющие ворс. Нижнюю сторону ЖК-панели, обращённую к светорассеивающей плёнке, крайне сложно очистить от ворса без полной разборки.

Снимите присоски. Оставленные на длительное время присоски при включении экрана могут оставить заметные следы (следы со временем исчезают, но лучше не рисковать).

Всегда располагайте поверхность ЖК-панели со светорассеивателем вниз, чтобы избежать попадания пыли из воздуха.

Выкрутите 6 винтов Phillips с боковой стороны подъёмной планки пластиковой рамы.

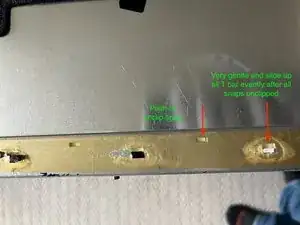

Подденьте и отсоедините пластиковую раму от точек фиксации по периметру.

Подготовьте чистый безворсовый вкладыш, чтобы накрыть пакет светорассеивающих плёнок после удаления. Я использую тонкую пленку от мусорного пакета.

ВАЖНО: Любые заломы, складки или повреждения этих плёнок будут видны на экране — обращайтесь с ними аккуратно. Избегайте отпечатков пальцев на светорассеивающей плёнке. Допускается прикосновение только к нижней стороне белой отражающей плёнки, обращённой к корпусу.

Я извлекаю весь пакет (три светорассеивающие плёнки, светопроводящую пластику, похожую на плексиглас, и нижнюю белую отражающую плёнку). Помню, что рядом со светодиодной линейкой есть уголки, которыми можно аккуратно приподнять весь пакет (в дальнейшем подтвержу этот способ).

Положите пакет на чистую поверхность белой отражающей плёнкой вниз. Накройте верхнюю светорассеивающую плёнку безворсовым вкладышем.

Не снимайте изогнутую серебристую отражающую светодиодную планку (она хрупкая и сложная в обращении). В этом нет необходимости.

Не снимайте светодиодную планку. Под ней находится термотермопаста, которая порвётся. Это не требуется.

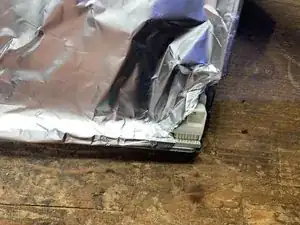

Закройте область разъёма алюминиевой фольгой для защиты от тепла. Удалите старый бессвинцовый припой. Перепаяйте свежим припоем со свинцом.

При некоторых неисправностях светодиодов появляются тёмные пятна в нижней части. Однако это может быть трудно заметить, так как подсветка быстро отключается при увеличении яркости, что затрудняет диагностику. Тестер светодиодов позволяет выявить неисправные светодиоды после снятия светодиодной планки.

Обратите внимание, что каждый светодиод имеет хрупкий жёлтый купол, преобразующий синий свет в белый. Эти купола легко отламываются. Будьте осторожны при снятии светодиодной планки и белой отражающей планки.

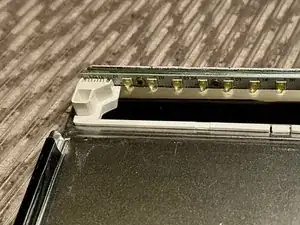

Пластиковую отражающую планку над светодиодами легко сломать — она очень хрупкая. После отклеивания чёрной ленты иногда обнаруживается дополнительный слой полупрозрачной сверхлипкой ленты, при удалении которой все Т-образные перемычки могут сломаться. Аккуратно разрезайте ленту вокруг выступов с помощью канцелярского ножа, чтобы не повредить планку. При сборке используйте термоклей для фиксации сломанных перемычек.

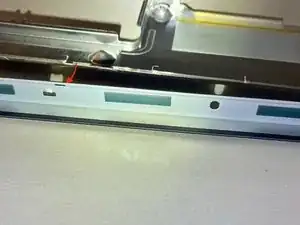

Работа с отражающей планкой требует осторожности. Выкрутите два винта с обеих сторон, подденьте и отсоедините все фиксаторы, затем равномерно и аккуратно сдвиньте все Т-образные перемычки к краю для демонтажа. Концы с разъёмом сложнее доставать и устанавливать обратно.

Аккуратно извлеките разъём и воспользуйтесь тонкой плоской отвёрткой и увеличительными очками, чтобы разблокировать разъём светодиодов.

Ослабьте все винты и аккуратно отделяйте светодиодную планку от зелёной термопроводящей ленты, чтобы не порвать её и сохранить липкость к корпусу.

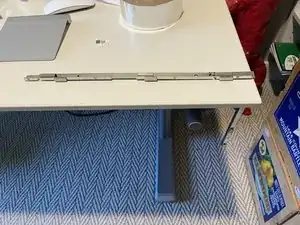

Замените светодиодную планку

Если белая пластиковая отражающая планка сломана (что происходит очень легко), зафиксируйте её с помощью ленты с обратной стороны перед сборкой.

Если на белой отражающей планке сломаны Т-образные перемычки, используйте термоклей для надёжной фиксации планки к корпусу во время сборки.

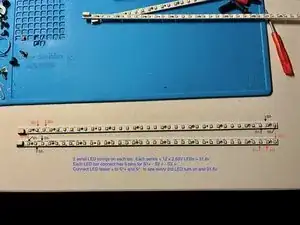

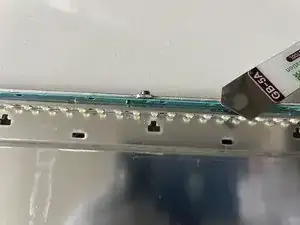

Если у вас есть тестер светодиодов, можно проверить последовательную цепь светодиодной планки.

Требуется стабильное напряжение. При неисправной последовательной цепи светодиодов показания напряжения будут колебаться. При сгоревшем светодиоде показатели напряжения будут ниже.

Обратите внимание, что контрольные точки на изображении тестируют цепь не со стороны разъёма. На разъёме плюс и минус каждой последовательности находятся рядом друг с другом, что затрудняет измерение.

Предполагается, что 6-й контакт разъёма светодиодов перепаян свежим припоем с содержанием свинца для обеспечения долговечности.

Со временем некоторые винты светодиодной планки ослабевают, и экран издаёт случайные щелчки. Хорошее время, чтобы подтянуть их и устранить шумы.

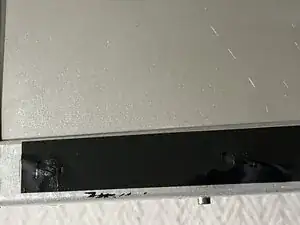

На некоторых экранах на нижней части матрицы появляются следы загрязнений. Это происходит из-за отслаивания ленты на плексигласе, предположительно под воздействием тепла от светодиодов. Дополнительная информация здесь

Каждый светодиод имеет жёлтый защитный колпачок. Эти колпачки очень легко повредить, из-за чего свет будет синим вместо белого. Будьте предельно осторожны при установке жёсткого плексигласа в корпус, чтобы не задеть колпачки.

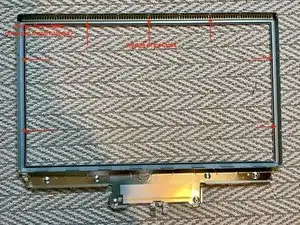

В корпусе есть пазы для установки всех рассеивающих плёнок. Верхняя плёнка находится рядом с верхней частью паза и может свободно двигаться. Убедитесь, что она правильно установлена, прежде чем защёлкивать пластиковую рамку.

Особо осторожно защёлкивайте пластиковую рамку, не пережимая рассеивающие плёнки.

Убедитесь, что коричневая тканевая лента, загибающаяся за край ЖК-панели, находится снаружи пластиковой рамки.

Установите 6 винтов с крестообразным шлицем. Сравните с предыдущим изображением, чтобы точно определить место установки. Есть дополнительные отверстия для установки магнитной скобы. Если использовать их для винтов, позже невозможно будет установить магнитную скобу без повторного демонтажа хрупкой ЖК-панели.

Убедитесь, что поверхность рассеивающей плёнки чистая, и по возможности сохраняйте её чистой во время разборки. Не стоит прикасаться к поверхности. Если требуется очистка, используйте мягкое чистящее средство (смесь 30% изопропилового спирта и 70% дистиллированной воды) и микрофибру для аккуратного протирания. Любые загрязнения на поверхности окажутся под ЖК-панелью.

Установите все компоненты так, чтобы плата-буфер была направлена за край и оставалась подвижной. Возьмитесь за ЖК-панель присосками и установите её, сначала совместив два угла, противоположных плате-буферу. Затем аккуратно опустите ЖК-панель в пластиковую рамку, убедившись, что она правильно встала в направляющие.

Вставьте сначала край с платой-буфером. И снова избегайте любого скользящего движения по золотым контактам гибких кабелей от платы-буфера к ЖК-панели.

Затем защёлкните угол, противоположный плате-буферу, и все три стороны, не имеющие плату-буфер.

Процесс аналогичен обратному порядку демонтажа.

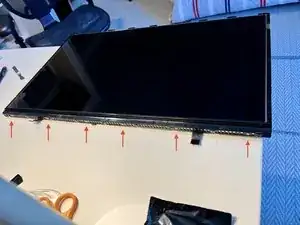

ЖК-панель теперь зафиксирована во внешней металлической раме, и сборку можно перевернуть. Убедитесь, что поверхность ровная и чистая, когда ЖК-панель находится вниз. Она не касается поверхности — по краю внешней металлической рамы установлены пенополиуретановые бамперы. Эти бамперы могут легко поцарапаться или повредиться при вращении сборки ЖК-панели на краю стола, будьте осторожны.

К сожалению, единственный способ убедиться, что между рассеивающей плёнкой и ЖК-панелью не попали мусор, волосок или нить, — это включить дисплей после установки. Установите белый фон и тщательно проверьте. Поэтому не заклеивайте всё окончательно — может потребоваться повторный демонтаж для подъёма ЖК-панели и удаления загрязнений.

Отверстия для крышки — это направляющие для установки платы-буфера и T-Con панели.

Сначала установите плату-буфер.

Вставьте гибкий кабель T-Con в разъём платы-буфера. Заблокируйте фиксатор разъёма. Установите плату T-Con на место и прижмите к липкой ленте.

Подключите все три кабеля (видеокабель, кабель датчика температуры и третий кабель). Закройте крышку (убедитесь, что не пережимаете кабель датчика температуры) и установите винты крышки.

Этот шаг важен, чтобы избежать термического щелчка или треска после сборки. Металлическая крышка платы T-Con и буфера имеет большой размер, шов и устанавливается вплотную к металлическому корпусу.

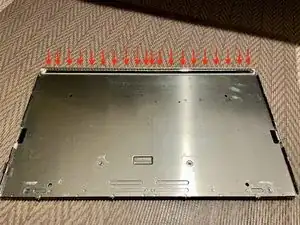

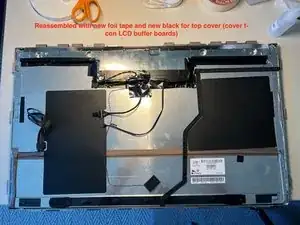

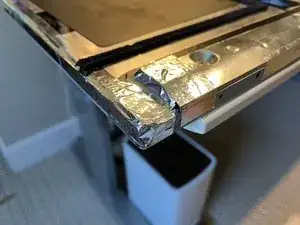

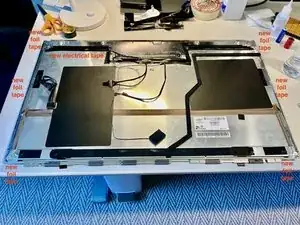

Нанесите новую алюминиевую ленту на обе стороны, все четыре угла и оба конца крышки. Желательно удалить всю старую ленту.

Снимите старую алюминиевую ленту и нанесите новую на шов крышки. На некоторых iMac лента перекрывает весь шов, а не разделена на три сегмента, как показано на изображении.

Я использую чёрную изоляционную ленту для замены оригинальной чёрной ленты.

Кронштейн L2, скорее всего, погнулся при сложном демонтаже. При необходимости подогните его, чтобы выровнять.

Положите экран с ориентацией стекла ЖК-дисплея вниз на ровную поверхность. Установите кронштейны так, чтобы магниты плотно прилегали к плоской поверхности. Установите шурупы Torx. Это обеспечит правильное выравнивание для плотной установки магнитного стекла.

На нижнем прямом кронштейне зажмите два чёрных подъёмных язычка под кронштейном. Язычки могут легко сломаться в местах сгиба. Это не проблема.

Пока экран снят, рекомендуется заранее заменить 6 или 9 резисторов номиналом 3,3 МОм. Информация здесь.
