PowerBook G4 Aluminum 15" 1.67 GHz Замена ЖК-экрана

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Выньте батарею из компьютера.

Следующая процедура позволяет снять заднюю рамку дисплея без удаления всего узла дисплея из компьютера. Не пытайтесь поворачивать дисплей дальше, чем позволяют петли, чтобы не повредить компьютер.

Откройте компьютер так, чтобы дисплей был обращён к вам, и отведите дисплей назад как можно дальше.

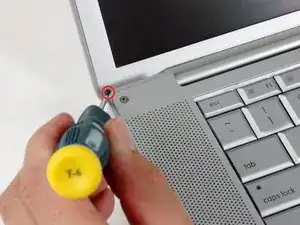

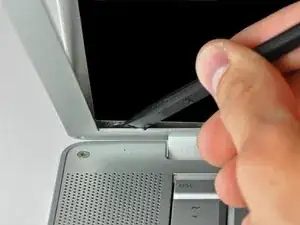

Снимите винт Torx T6 из нижнего левого угла узла дисплея. Корпус компьютера не позволит вставить отвёртку прямо в винт, поэтому будьте аккуратны, чтобы не сорвать шлиц.

Снимите винт Torx T6 из нижнего правого угла узла дисплея.

Чтобы при повторной установке избежать срыва резьбы этих винтов, используйте пинцет, чтобы вставить каждый винт в отверстие перед тем, как затягивать его отвёрткой Torx.

Следующие несколько шагов требуют использования пластиковых инструментов для открывания и лопаток, которые, вероятно, будут повреждены в процессе. Имейте несколько запасных экземпляров каждого инструмента под рукой.

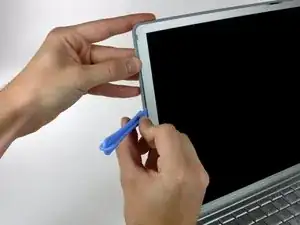

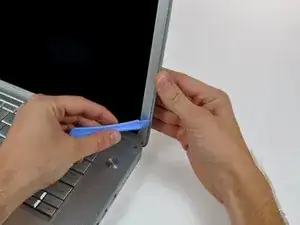

Вставьте пластиковый инструмент для открывания между левой кромкой передней рамки дисплея и пластиковым упором, прикреплённым к задней рамке, при этом край инструмента направлен к ЖК-экрана.

Поверните инструмент от ЖК-экрана, чтобы отщёлкнуть заднюю рамку с защёлок на передней рамке дисплея.

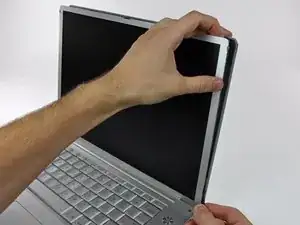

Продвигайтесь вдоль левой кромки дисплея, пока задняя рамка равномерно не отделится от передней рамки.

Освобождение этих защёлок может потребовать некоторой силы. Поддерживайте узел дисплея другой рукой, чтобы не создавать чрезмерную нагрузку на петли.

Вставьте пластиковый инструмент для открывания между правой кромкой передней рамки дисплея и пластиковым упором, прикреплённым к задней рамке, при этом край инструмента направлен к ЖК-экрана.

Поверните инструмент от ЖК-экрана, чтобы отщёлкнуть заднюю рамку с защёлок на передней рамке дисплея.

Продвигайтесь вдоль правой кромки дисплея, пока задняя рамка равномерно не отделится от передней рамки.

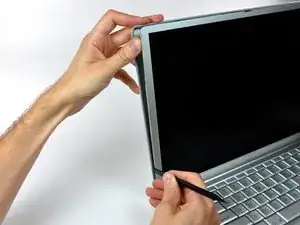

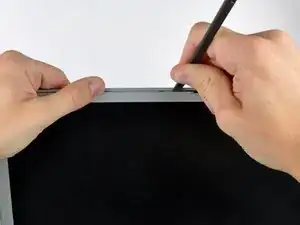

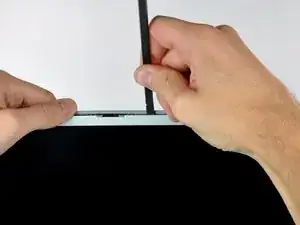

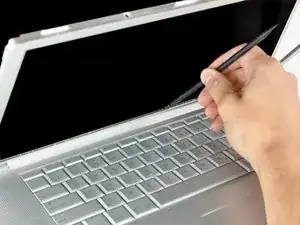

Вставьте лопатку чуть левее отверстия петли на верхней кромке дисплея между передней рамкой дисплея и пластиковым упором, прикреплённым к задней рамке.

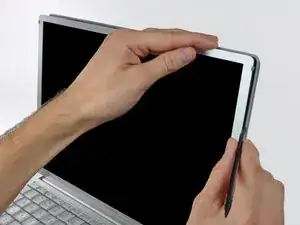

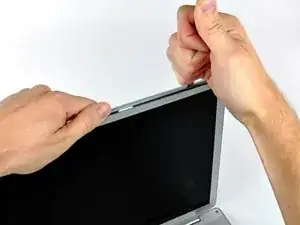

Подденьте заднюю рамку и отведите её от передней рамки вдоль верхней левой половины дисплея.

Если плоский конец лопатки сильно гнётся, обрежьте примерно 0,125" конца, чтобы увеличить её жёсткость.

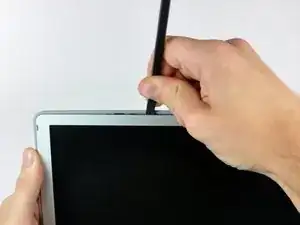

Вставьте лопатку чуть правее отверстия петли на верхней кромке дисплея между передней рамкой дисплея и пластиковым упором, прикреплённым к задней рамке.

Подденьте заднюю рамку и отведите её от передней рамки вдоль верхней правой половины дисплея.

Чтобы освободить защёлки в самых левых и правых углах дисплея, возможно, придётся провести лопаткой параллельно лицевой поверхности дисплея вдоль верхней кромки передней рамки и ввести её в углы, чтобы отщёлкнуть заднюю рамку.

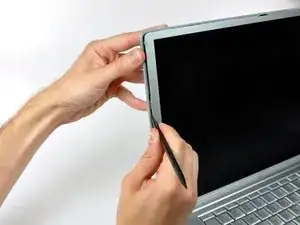

Теперь, когда верхняя кромка освобождена, используйте лопатку, чтобы полностью освободить защёлки вдоль левой кромки дисплея.

Используйте лопатку, чтобы освободить защёлки вдоль правой кромки дисплея.

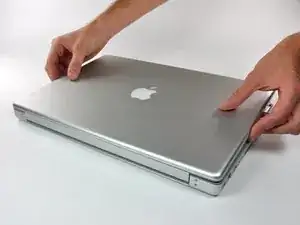

Закройте дисплей.

Задняя рамка всё ещё прикреплена к дисплею антенными кабелями.

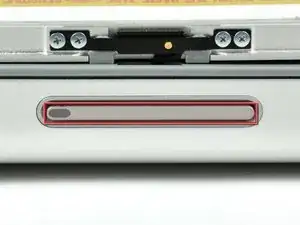

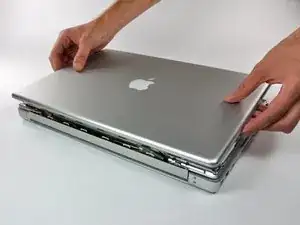

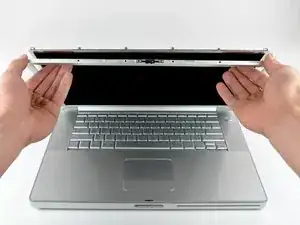

Отведите верхнюю кромку задней рамки дисплея немного от остальной части дисплея, затем поднимите нижнюю кромку задней рамки от крышки защёлки.

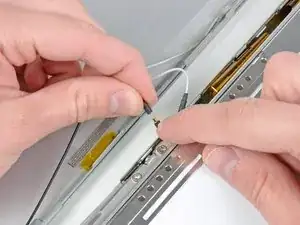

Отсоедините оба антенных кабеля от задней рамки дисплея.

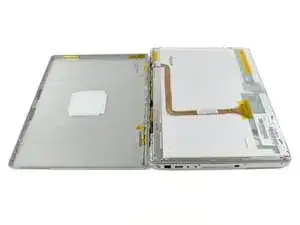

Задняя рамка дисплея остаётся.

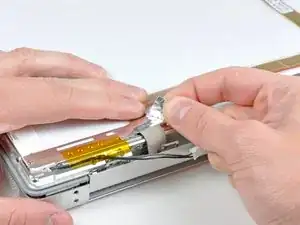

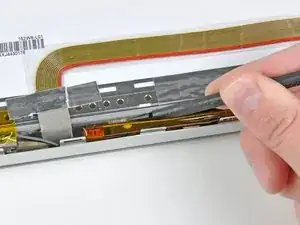

При необходимости используйте плоский конец лопатки, чтобы отодрать ленту, фиксирующую оба конца инвертора к крышке защёлки.

Инвертор — это чрезвычайно тонкая плата, которая очень хрупкая и легко трескается. Будьте осторожны при обращении.

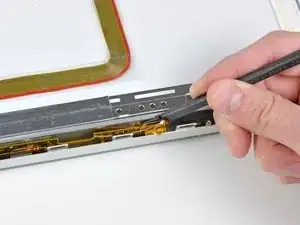

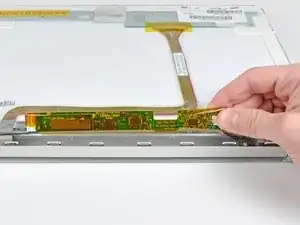

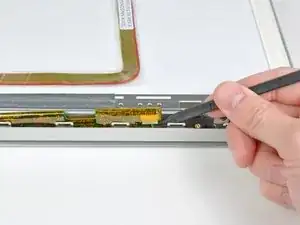

Используя кончик лопатки, приподнимите инвертор с крышки защёлки.

Поднимите инвертор настолько, чтобы открыть оба разъёма кабелей.

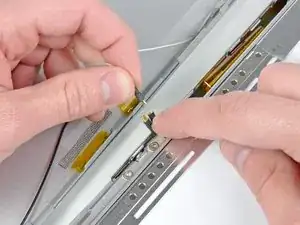

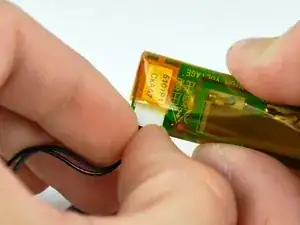

Отсоедините оба кабеля инвертора, потянув их разъёмы от гнёзд на плате инвертора.

Удалите инвертор из дисплея.

При необходимости удалите кусок ленты, покрывающий разъём кабеля данных дисплея.

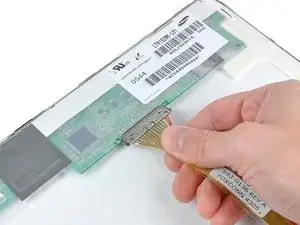

Отсоедините кабель данных дисплея, потянув его разъём из гнезда, чтобы отсоединить его от ЖК-экрана.

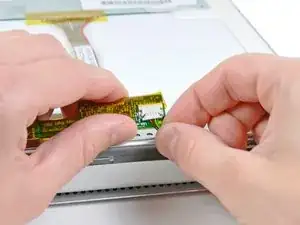

Удалите кусок фольгированной ленты, фиксирующей кабель передачи данных дисплея к рамке ЖК-экрана.

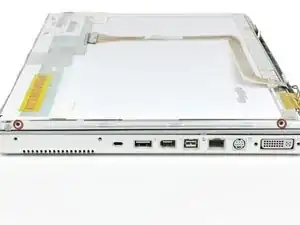

Удалите два маленьких чёрных винта Phillips 3 мм со стороны порта дисплея.

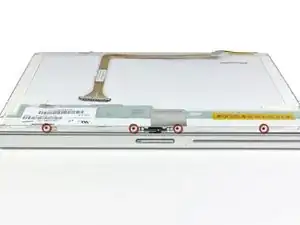

Удалите четыре маленьких чёрных винта Phillips 3 мм вдоль верхнего края дисплея.

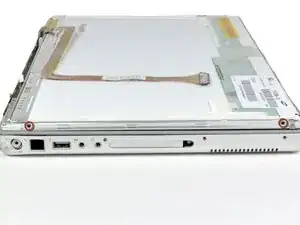

Удалите два маленьких чёрных винта Phillips 3 мм со стороны входа питания (DC-In) дисплея.

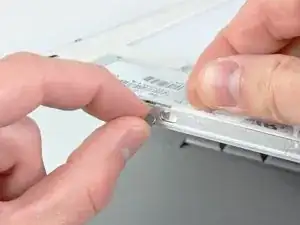

Нажмите на защёлку фиксации дисплея и слегка откройте дисплей.

Оттолкните ЖК-экран от переднего ободка дисплея у его верхнего края.

Поднимите ЖК-экран с переднего ободка настолько, чтобы вставить плоский конец лопатки между металлической рамкой ЖК и передним ободком дисплея.

Попытка вставить лопатку между стеклом ЖК и внутренней металлической рамкой ЖК обязательно повредит экран.

Ведите лопатку вдоль нижнего края переднего ободка дисплея, чтобы отделить клей от рамки ЖК-экрана.

Снимите маленький магнит вблизи верхнего левого угла дисплея, обязательно отметив его ориентацию перед снятием.

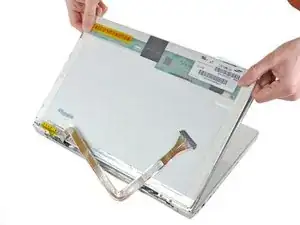

Тяните ЖК-экран в сторону верхнего края переднего ободка дисплея, следя за тем, чтобы не зажать кабели.
