Замена радиатора MacBook Pro 17" Unibody
Используйте это руководство, чтобы заменить радиатор MacBook Pro. Перед повторной установкой радиатора обязательно нанесите новый слой термопасты.
Шаг 1

Снимите следующие десять винтов, фиксирующих нижнюю крышку к верхней части корпуса:
Три крестовых винта Phillips 13.5 мм.
Семь крестовых винтов Phillips 3 мм.
Шаг 2

Заведите пальцы между нижней крышкой и вентиляционной решёткой и поднимите вверх, чтобы освободить два защёлкивающих фиксатора, удерживающих нижнюю крышку на верхней части корпуса.
При сборке аккуратно совместите нижнюю крышку, затем плотно нажмите, пока оба фиксатора не защёлкнутся.
Снимите нижнюю крышку.
Шаг 3

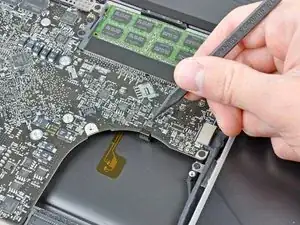

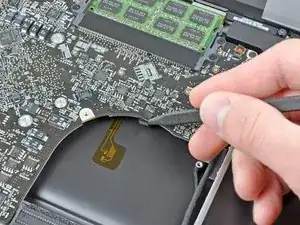

При работе рядом с логической платой всегда разумно сначала отключить батарею, чтобы избежать короткого замыкания.
Если есть пластиковая язычок, захватите его и потяните разъём батареи к переднему краю устройства. Для моделей конца 2011 года разъём батареи не имеет язычка и представляет собой штекер, который вставляется прямо в материнскую плату — чтобы снять, подденьте штекер прямо вверх.
Если пластиковый язычок отсутствует, используйте лопатку, чтобы поддеть разъём и поднять его из сокета.
Тяните язычок параллельно поверхности логической платы.
Шаг 4

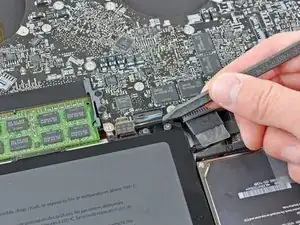

Используйте плоский конец лопатки, чтобы вывести разъём правого вентилятора из его гнезда на логической плате.
Полезно повернуть лопатку вдоль оси, поддевая снизу провода кабеля вентилятора, чтобы освободить разъём.
Разъём вентилятора и разъём на плате показаны на втором и третьем изображениях. Будьте осторожны, чтобы не отломать пластиковый держатель разъёма от логической платы при поддевании разъёма вентилятора прямо вверх и его извлечении. Расположение компонентов на логической плате во втором изображении может немного отличаться от вашей машины, но разъём вентилятора одинаков.
Шаг 5

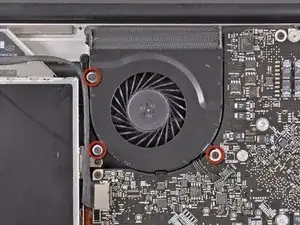

Снимите три винта Phillips 3.1 мм, крепящие правый вентилятор к логической плате.
В MacBook Pro 17" конца 2011 года эти винты могут быть Torx T6.
Шаг 6

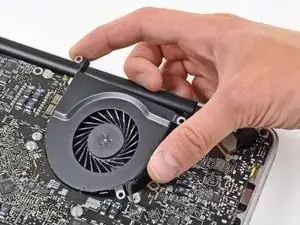

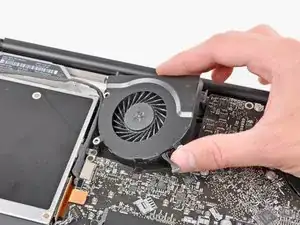

Снимите правый вентилятор с верхней части корпуса, следя, чтобы его кабель не застрял.
Шаг 7

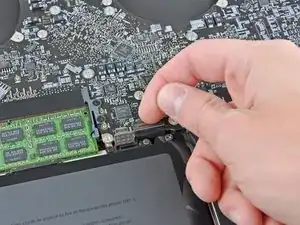

Используйте плоский конец лопатки, чтобы вывести разъём левого вентилятора из его гнезда на логической плате.
Полезно повернуть лопатку вдоль оси, поддевая снизу провода кабеля вентилятора, чтобы освободить разъём.
Шаг 8

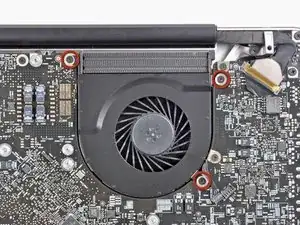

Снимите три винта Phillips 3.1 мм, крепящие левый вентилятор к логической плате.
Снимите левый вентилятор с верхней части корпуса, следя, чтобы его кабель не застрял.
Шаг 9

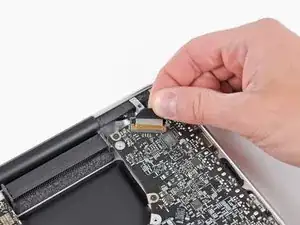

Используйте кончик лопатки или ноготь, чтобы откинуть защёлку удерживающую шлейф подсветки клавиатуры.
Убедитесь, что вы поддеваете защёлку, а не сам разъём.
Выньте шлейф подсветки клавиатуры из его гнезда.
Шаг 10

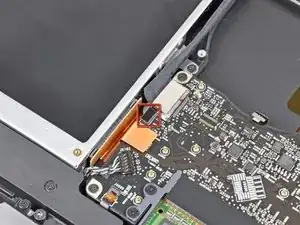

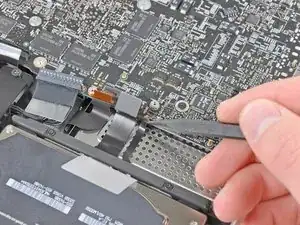

Перед отключением кабеля камеры небольшой пластиковый фиксатор, приклеенный к логической плате, должен быть сначала отведён в сторону.
Используйте кончик лопатки, чтобы отодвинуть маленький пластиковый фиксатор кабеля от гнезда кабеля камеры, чтобы освободить достаточно места для его снятия.
Шаг 11

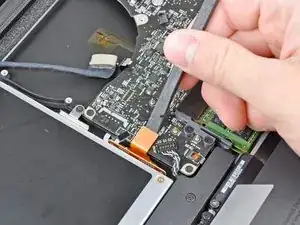

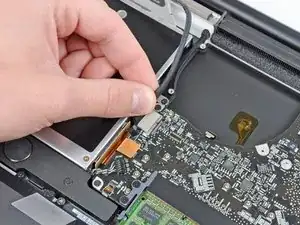

Потяните кабель камеры в сторону отверстия оптического привода, чтобы отключить его от логической платы.
Гнездо кабеля камеры очень хрупкое. Не прикладывайте усилие вверх к этому гнезду, так как оно может отломаться от логической платы. Тяните кабель камеры параллельно поверхности логической платы.
Шаг 12

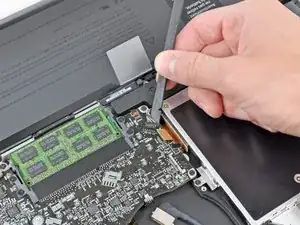

Используйте плоский конец лопатки, чтобы поддеть разъём оптического привода и вывести его из гнезда на логической плате.
Шаг 13

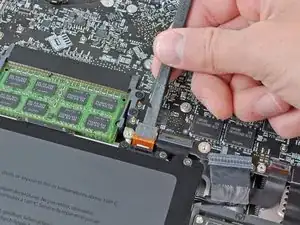

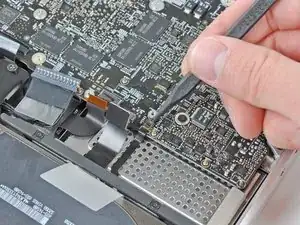

Используйте плоский конец лопатки, чтобы вывести разъём сабвуфера и правой колонки из его гнезда на логической плате.
Подденьте снизу, под проводами.
Шаг 14

Используйте кончик лопатки или ноготь, чтобы откинуть защёлку в гнезде шлейфа ИК-датчика.
Убедитесь, что вы поддеваете защёлку, а не сам разъём.
Выньте шлейф ИК-датчика из его гнезда.
Шаг 15

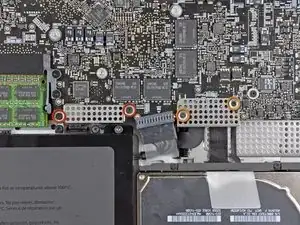

Снимите следующие четыре винта:
Два крестовых винта Phillips 3.5 мм
В ранней модели 2011 года эти винты могут быть Torx T5
Два крестовых винта Phillips 1.6 мм

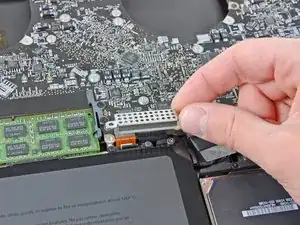

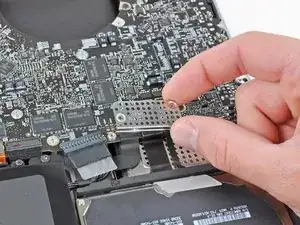

Снимите обе защитные крышки разъёмов с логической платы.
Шаг 16

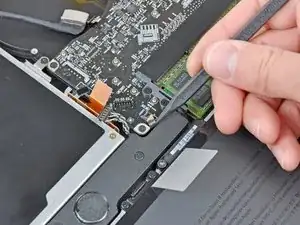

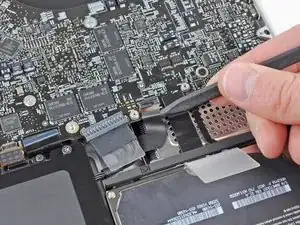

Используйте плоский конец лопатки, чтобы поддеть разъём трекпада и вывести его из гнезда на логической плате.
Шаг 17

Используйте ноготь, чтобы поднять защёлку разъёма ленточного кабеля клавиатуры.
Убедитесь, что Вы поднимаете защёлку, а не сам разъём.
Вытяните ленточный кабель клавиатуры из его разъёма.
При сборке полезно приклеить небольшой кусочек клейкой ленты к ленточному кабелю клавиатуры (стараясь не приклеивать ленту к контактам), чтобы создать небольшой захват. Совместите кабель с разъёмом и аккуратно потяните за ленту, чтобы полностью вставить его.
Шаг 18

Используйте ноготь, чтобы поднять защёлку разъёма ленточного кабеля каркаса ExpressCard.
Убедитесь, что Вы поднимаете защёлку, а не сам разъём.
Вытяните ленточный кабель каркаса ExpressCard из его разъёма.
Шаг 19

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля жёсткого диска и вынуть его из разъёма на логической плате.
Шаг 20

Используйте кончик лопатки или ноготь, чтобы поднять защёлку разъёма ленточного кабеля индикатора батареи.
Убедитесь, что Вы поднимаете защёлку, а не сам разъём.
Вытяните ленточный кабель индикатора батареи из его разъёма.
Шаг 21

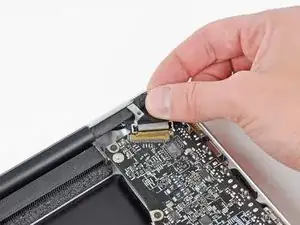

Поднимите чёрную пластиковую защёлку, прикреплённую к фиксатору кабеля данных дисплея, и поверните её в сторону разъёма питания (DC-In) MacBook.
Выньте кабель данных дисплея из его разъёма.
Разъём кабеля данных дисплея очень хрупкий. Не тяните разъём вверх при отключении, так как разъём может отломаться от логической платы. Вытягивайте кабель параллельно плоскости логической платы.
Шаг 22

Удалите следующие восемь винтов, крепящих логическую плату и плату питания (DC-In) к верхнему корпусу:
Шесть винтов Phillips 3,2 мм
На модели начала 2011 года эти винты могут быть типа Torx T6.
Два винта Phillips 7,6 мм
Шаг 23

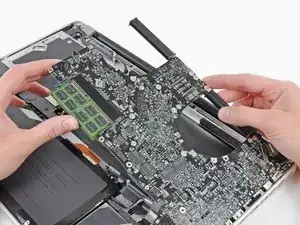

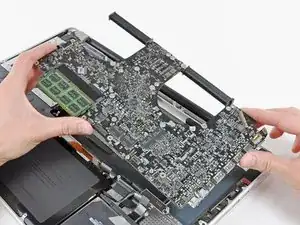

Держите сборку логической платы только за её края.
Поднимите сборку логической платы со стороны, ближайшей к оптическому приводу, и отведите её от верхнего корпуса.
Обратите внимание, что Вы будете снимать логическую плату вместе с платой DC-In.
Аккуратно отведите порты и плату DC-In от стороны верхнего корпуса и извлеките сборку логической платы, следя, чтобы никакие кабели не застряли.
Шаг 24

Снимите восемь винтов Phillips 8,3 мм, крепящих радиатор к логической плате.
Обязательно сохраните пружины, удерживаемые под каждым винтом.
Шаг 25

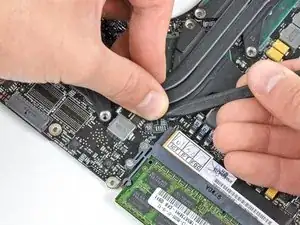

Сожмите кабель датчика температуры радиатора между большим пальцем и кончиком лопатки.
Поднимите лопатку вверх, чтобы вынуть разъём датчика температуры из его гнезда на логической плате.
На модели начала 2011 года разъём датчика температуры может отсутствовать.
Шаг 26

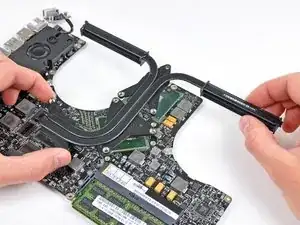

Снимите радиатор с логической платы.
Если радиатор кажется приклеенным к логической плате после снятия всех восьми винтов, может помочь использование лопатки для разделения компонентов.
Если Вам нужно снова установить радиатор на логическую плату, у нас есть руководство по термопасте, которое облегчает замену термопасты.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
