Замена платы логики MacBook Pro 17" Unibody

Снимите следующие десять винтов, крепящих нижнюю крышку к верхней части корпуса:

Три крестовые винта 13,5 мм.

Семь крестовых винтов 3 мм.

Просуньте пальцы между нижней крышкой и вентиляционным отверстием и поднимите вверх, чтобы освободить два защелкивающих фиксатора, удерживающих нижнюю крышку на верхней части корпуса.

При сборке аккуратно совместите нижнюю крышку, затем плотно нажмите, пока оба фиксатора не зафиксируются.

Снимите нижнюю крышку.

При работе рядом с платой логики всегда разумно сначала отключить батарею, чтобы избежать коротких замыканий.

Если имеется, возьмите пластиковую бирку, прикреплённую к разъёму батареи, и потяните её в направлении передней кромки устройства. В моделях конца 2011 года разъём батареи не имеет бирки и представляет собой штекер, который вставляется вертикально в материнскую плату — чтобы снять его, подденьте штекер прямо вверх.

Если пластиковой бирки нет, используйте лопатку, чтобы поддеть разъём и приподнять его из гнезда.

Тяните бирку параллельно плоскости платы логики.

Используйте плоский конец лопатки, чтобы приподнять разъём правого вентилятора из его гнезда на плате логики.

Полезно провернуть лопатку по оси снизу проводов кабеля вентилятора, чтобы освободить разъём.

Разъём вентилятора и разъем на самой плате видны на втором и третьем изображениях. Осторожно — не отломайте пластмассовый разъём вентилятора от платы логики, поднимая разъём вентилятора прямо вверх из гнезда. Расположение платы логики, показанное на втором изображении, может слегка отличаться от вашей машины, но разъём вентилятора одинаков.

Снимите три винта 3,1 мм с поперечным шлицем, крепящие правый вентилятор к плате логики.

В MacBook Pro 17" Unibody конца 2011 года эти винты будут иметь головку T6 Torx.

Снимите правый вентилятор с верхней части корпуса, следя за его кабелем, который может зацепиться.

Используйте плоский конец лопатки, чтобы приподнять разъём левого вентилятора из его гнезда на плате логики.

Полезно провернуть лопатку по оси снизу проводов кабеля вентилятора, чтобы освободить разъём.

Снимите три винта 3,1 мм с поперечным шлицем, крепящие левый вентилятор к плате логики.

Снимите левый вентилятор с верхней части корпуса, следя за его кабелем, который может зацепиться.

Используйте кончик лопатки или ноготь, чтобы откинуть фиксирующий язычок на кабеле подсветки клавиатуры.

Убедитесь, что вы поднимаете фиксирующий язычок, а не сам разъём.

Выньте кабель подсветки клавиатуры из его гнезда.

Перед отключением кабеля камеры необходимо сначала отодвинуть небольшой пластиковый держатель, приклеенный к плате логики.

Используйте кончик лопатки, чтобы отодвинуть маленький пластиковый держатель кабеля от разъёма кабеля камеры, обеспечив достаточный зазор для извлечения кабеля камеры.

Потяните кабель камеры в сторону отверстия оптического привода, чтобы отключить его от платы логики.

Разъём кабеля камеры очень хрупкий. Не прикладывайте усилие вверх к этому разъёму, так как он может оторваться от платы логики. Тяните кабель камеры параллельно плоскости платы логики.

Используйте плоский конец лопатки, чтобы поддеть разъём оптического привода и вынуть его из гнезда на плате логики.

Используйте плоский конец лопатки, чтобы приподнять разъём сабвуфера и правого динамика из его гнезда на плате логики.

Подденьте снизу под провода.

Используйте кончик лопатки или ноготь, чтобы откинуть фиксирующий язычок в разъёме шлейфа ИК-датчика.

Убедитесь, что вы поднимаете фиксирующий язычок, а не сам разъём.

Выньте шлейф ИК-датчика из его гнезда.

Снимите следующие четыре винта:

Два крестовых винта 3,5 мм

В ранних моделях 2011 года эти винты могут быть винтами T5 Torx

Два крестовых винта 1,6 мм

Снимите обе защитные крышки разъёмов с платы логики.

Используйте плоский конец лопатки, чтобы поддеть разъём трекпада и вынуть его из гнезда на плате логики.

Подденьте фиксирующую планку разъёма шлейфа клавиатуры ногтем и отведите её вверх.

Убедитесь, что Вы поднимаете фиксирующую планку, а не сам разъём.

Выньте шлейф клавиатуры из его разъёма.

При сборке может быть удобно приклеить маленький кусочек ленты к шлейфу клавиатуры (следя за тем, чтобы лента не попала на контакты), чтобы получилась маленькая ручка. Совместите шлейф с разъёмом и осторожно потяните за ленту, чтобы полностью вставить его.

Подденьте фиксирующую планку разъёма шлейфа корзины ExpressCard ногтем и отведите её вверх.

Убедитесь, что Вы поднимаете фиксирующую планку, а не сам разъём.

Выньте шлейф корзины ExpressCard из его разъёма.

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля жёсткого диска и вынуть его из гнезда на логической плате.

Используйте наконечник лопатки или ноготь, чтобы отвести вверх фиксирующую планку разъёма шлейфа индикатора батареи.

Убедитесь, что Вы поднимаете фиксирующую планку, а не сам разъём.

Выньте шлейф индикатора батареи из его разъёма.

Поднимите чёрную пластиковую планку, прикреплённую к креплению шлейфа дисплея, и поверните её в сторону разъёма питания (DC-In) MacBook.

Выньте шлейф данных дисплея из его разъёма.

Разъём шлейфа дисплея очень хрупок. Не тяните разъём вверх при отсоединении, так как гнездо может отломиться от логической платы. Тяните кабель параллельно плоскости логической платы.

Удалите следующие восемь винтов, фиксирующих логическую плату и плату питания DC-In к верхней панели:

Шесть винтов Phillips 3,2 мм

На модели Early 2011 эти винты могут быть типа Torx T6.

Два винта Phillips 7,6 мм

Держите узел логической платы только за края.

Поднимите узел логической платы со стороны, ближайшей к оптическому приводу, и отведите его от верхней панели.

Обратите внимание, что Вы будете снимать логическую плату и плату питания DC-In вместе.

Осторожно оттяните порты и плату DC-In от боковой части верхней панели и снимите узел логической платы, следя за тем, чтобы никакие кабели не застряли.

Удалите восемь винтов Phillips 8,3 мм, фиксирующих радиатор к логической плате.

Обязательно сохраните пружины, удерживаемые под каждым из винтов.

Зажмите кабель датчика температуры радиатора между большим пальцем и наконечником лопатки.

Поднимите лопатку вверх, чтобы вынуть разъём датчика температуры из его гнезда на логической плате.

На модели Early 2011 разъём датчика температуры может отсутствовать.

Снимите радиатор с логической платы.

Если радиатор кажется приклеенным к логической плате после снятия всех восьми винтов, может помочь использование лопатки для разделения двух компонентов.

Если Вам нужно снова установить радиатор на логическую плату, у нас есть руководство по термопасте, которое упрощает замену термокомпаунда.

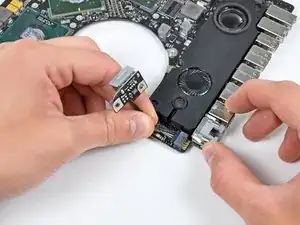

Выньте разъём платы DC-In из её гнезда на логической плате.

Тяните кабели параллельно плоскости логической платы в сторону радиатора.

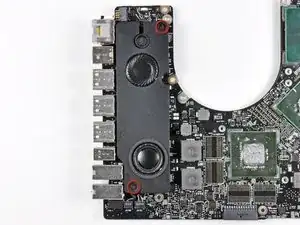

Удалите два винта Phillips 7,9 мм, фиксирующих левый динамик к логической плате.

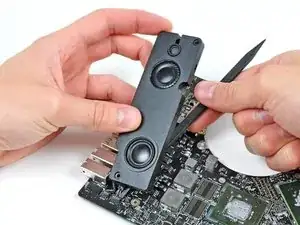

Немного приподнимите узел левого динамика вверх от логической платы.

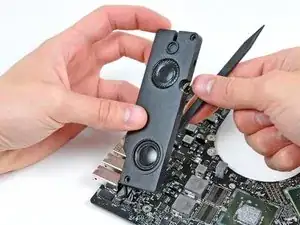

Используйте плоский конец лопатки, чтобы приподнять разъёмы левого динамика и микрофона и вынуть их из гнёзд на логической плате.

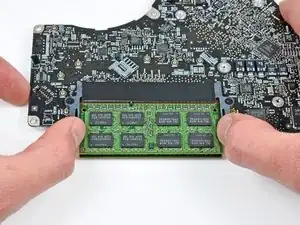

Освободите язычки по обеим сторонам модуля оперативной памяти, одновременно отодвинув каждый язычок в сторону от модуля.

Эти язычки фиксируют модуль на месте; освободив их, модуль "выскочит" вверх.

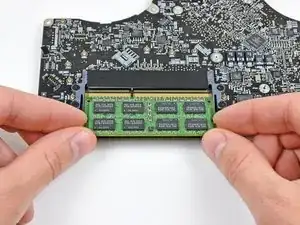

После того как модуль оперативной памяти выскочит, выньте его прямо из разъёма.

Повторите этот процесс, если установлен второй модуль оперативной памяти.

Логическая плата остаётся.
