Замена корзины Express Card в MacBook Pro 17" Unibody

Удалите следующие десять винтов, фиксирующих нижнюю крышку к верхней части корпуса:

Три винта Phillips длиной 13,5 мм.

Семь винтов Phillips длиной 3 мм.

Просуньте пальцы между нижней крышкой и вентиляционной решёткой и потяните вверх, чтобы освободить два защёлкивающих фиксатора, удерживающих нижнюю крышку к верхней части корпуса.

При сборке аккуратно совместите нижнюю крышку и затем сильно нажмите, пока оба фиксатора не защёлкнутся.

Снимите нижнюю крышку.

При работе вблизи платы логики всегда целесообразно сначала отключить аккумулятор, чтобы избежать короткого замыкания.

Если имеется, возьмитесь за пластиковую язычок, прикреплённый к разъёму аккумулятора, и потяните его в направлении переднего края устройства. Для моделей конца 2011 года разъём аккумулятора не имеет язычка и представляет собой просто штекер, который вставляется прямо в материнскую плату — чтобы снять его, подденьте штекер прямо вверх.

Если пластиковый язычок отсутствует, используйте лопаточку, чтобы поддеть разъём и вынуть его из гнезда.

Тяните язычок параллельно плоскости платы логики.

Используйте плоский конец лопаточки, чтобы вынуть разъём правого вентилятора из его гнезда на плате логики.

Полезно поворачивать лопаточку по оси снизу проводов кабеля вентилятора, чтобы освободить разъём.

Разъём вентилятора и сам штекер вентилятора видны на второй и третьей фотографиях. Будьте осторожны, чтобы не отломать пластиковое гнездо вентилятора от платы логики при подъёме разъёма вентилятора прямо вверх и вынимании его из гнезда. Расположение платы логики на второй фотографии может незначительно отличаться от вашей модели, но разъём вентилятора одинаков.

Снимите три винта Phillips длиной 3,1 мм, фиксирующие правый вентилятор к плате логики.

В моделях конца 2011 года эти винты могут быть типа Torx T6.

Снимите правый вентилятор с верхней части корпуса, следя за кабелем, который может застрять.

Используйте плоский конец лопаточки, чтобы вынуть разъём левого вентилятора из его гнезда на плате логики.

Полезно поворачивать лопаточку по оси снизу проводов кабеля вентилятора, чтобы освободить разъём.

Снимите три винта Phillips длиной 3,1 мм, фиксирующие левый вентилятор к плате логики.

Снимите левый вентилятор с верхней части корпуса, следя за кабелем, который может застрять.

Используйте кончик лопаточки или ноготь, чтобы откинуть подпружиненную защёлку разъёма шлейфа подсветки клавиатуры.

Убедитесь, что вы поддевываете именно защёлку, **а не** сам разъём.

Выньте шлейф подсветки клавиатуры из гнезда.

Перед отсоединением кабеля камеры необходимо сначала отодвинуть небольшой пластиковый фиксатор, приклеенный к плате логики.

Используйте кончик лопаточки, чтобы отодвинуть маленький пластиковый фиксатор кабеля от гнезда кабеля камеры, чтобы освободить достаточно места для снятия кабеля камеры.

Потяните кабель камеры в сторону отверстия оптического привода, чтобы отсоединить его от платы логики.

Гнездо кабеля камеры очень хрупкое. Не прикладывайте никакой силы вверх к этому гнезду, так как оно может отломаться от платы логики. Тяните кабель камеры параллельно плоскости платы логики.

Используйте плоский конец лопаточки, чтобы поддеть разъём оптического привода и вынуть его из гнезда на плате логики.

Используйте плоский конец лопаточки, чтобы вынуть разъём сабвуфера и правого динамика из его гнезда на плате логики.

Подденьте снизу, под проводами.

Используйте кончик лопаточки или ноготь, чтобы откинуть подпружиненную защёлку разъёма шлейфа ИК-датчика.

Убедитесь, что вы поддевываете именно защёлку, **а не** сам разъём.

Выньте шлейф ИК-датчика из гнезда.

Удалите следующие четыре винта:

Два винта Phillips длиной 3,5 мм

В моделях начала 2011 года эти винты могут быть типа Torx T5

Два винта Phillips длиной 1,6 мм

Снимите обе защитные крышки разъёмов с платы логики.

Используйте плоский конец лопаточки, чтобы поддеть разъём трекпада и вынуть его из гнезда на плате логики.

Используйте ноготь, чтобы отогнуть фиксирующую планку на разъеме ленточного кабеля клавиатуры.

Убедитесь, что вы отгибаете фиксирующую планку, а не сам разъем.

Вытяните ленточный кабель клавиатуры из его разъема.

При сборке может быть полезно приклеить небольшой кусочек ленты к ленточному кабелю клавиатуры (осторожно, не приклеивайте ленту к контактам), чтобы создать небольшую ручку. Выровняйте кабель с разъемом и аккуратно потяните за ленту, чтобы полностью вставить его.

Используйте ноготь, чтобы отогнуть фиксирующую планку на разъеме ленточного кабеля отсека ExpressCard.

Убедитесь, что вы отгибаете фиксирующую планку, а не сам разъем.

Вытяните ленточный кабель отсека ExpressCard из его разъема.

Используйте плоский конец лопатки, чтобы приподнять разъем кабеля жесткого диска и вынуть его из разъема на логической плате.

Используйте кончик лопатки или ноготь, чтобы отогнуть фиксирующую планку на разъеме ленточного кабеля индикатора батареи.

Убедитесь, что вы отгибаете фиксирующую планку, а не сам разъем.

Вытяните ленточный кабель индикатора батареи из его разъема.

Поднимите черную пластиковую защёлку, прикрепленную к фиксатору кабеля данных дисплея, и поверните её в сторону разъема питания (DC-In) MacBook.

Вытяните кабель данных дисплея из его разъема.

Разъем кабеля данных дисплея очень хрупкий. Не поднимайте соединитель вверх при отсоединении, так как разъем может отломаться от логической платы. Тяните кабель параллельно плоскости логической платы.

Удалите следующие восемь винтов, крепящих логическую плату и плату DC-In к верхней части корпуса:

Шесть винтов Phillips 3,2 мм

На модели Early 2011 эти винты могут быть Torx T6.

Два винта Phillips 7,6 мм

Берите сборку логической платы только за её края.

Поднимите сборку логической платы с той стороны, которая ближе к оптическому приводу, и отведите её от верхней части корпуса.

Обратите внимание, что вы будете снимать логическую плату и плату DC-In вместе.

Осторожно отведите разъемы и плату DC-In от боковой стенки верхней части корпуса и извлеките сборку логической платы, следя за тем, чтобы никакие кабели не застряли.

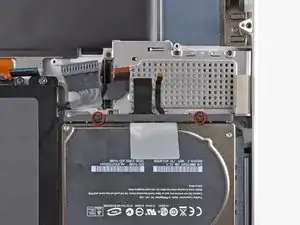

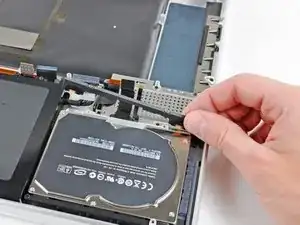

Удалите два винта Phillips, крепящих кронштейн жесткого диска к верхней части корпуса.

Оба винта фиксированы в кронштейне жесткого диска.

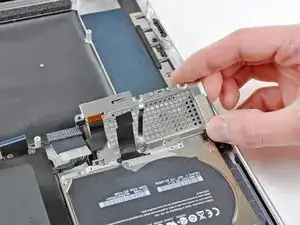

Снимите кронштейн жесткого диска с верхней части корпуса.

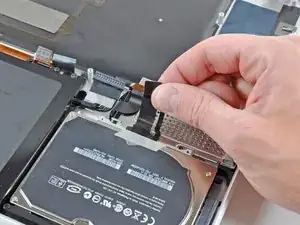

Отклейте кабели жесткого диска и индикатора батареи от клея, крепящего их к отсеку ExpressCard.

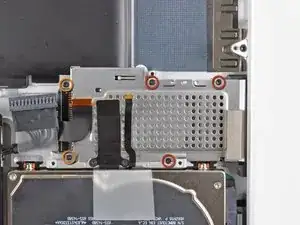

Удалите следующие пять винтов, крепящих отсек ExpressCard к верхней части корпуса:

Три винта Phillips 2 мм

Два винта Phillips 4 мм

Снимите отсек ExpressCard с верхней части корпуса.
