Установка второго диска в MacBook Pro 17" Unibody

Apple

Установка второго диска (HDD или SSD) в ноутбук даёт множество преимуществ: повышение скорости работы, увеличение объёма хранения и меньше проблем при установке нового ПО. Используйте это руководство для установки диска с помощью нашего корпуса для жёсткого диска в оптический отсек.

Внимание! Если у вас старшая система с пропускной способностью 3,0 Гбит/с (SATA II), убедитесь, что используемый диск поддерживает работу на этой более низкой скорости. Ознакомьтесь с техническим описанием диска и убедитесь, что в нём явно указана совместимость с системами 3,0 Гбит/с (SATA II). Большинство современных дисков имеют фиксированную скорость 6,0 Гбит/с (SATA III) и не будут корректно работать в системах 3,0 Гбит/с (SATA II).

Шаг 1

Выверните следующие десять винтов, скрепляющих нижнюю крышку с верхней частью корпуса:

Три крестовые винта 13,5 мм.

Семь крестовых винтов 3 мм.

Шаг 2

Задвиньте пальцы между нижней крышкой и вентиляционной решёткой и потяните вверх, чтобы освободить два защёлкивающих зажима, фиксирующих нижнюю крышку к верхней части корпуса.

При обратной сборке аккуратно совместите нижнюю крышку и затем плотно нажмите, пока обе защёлки не встанут на место.

Снимите нижнюю крышку.

Шаг 3

При работе вблизи логической платы всегда разумно сначала отключить батарею, чтобы избежать коротких замыканий.

Если есть пластиковая бирка, возьмитесь за неё и тяните разъём батареи к переднему краю устройства. Для моделей конца 2011 года разъём батареи не имеет бирки и представляет собой штекер, вставляемый прямо в материнскую плату — чтобы снять его, подденьте штекер вверх.

Если пластиковая бирка отсутствует, используйте лопатку, чтобы поддеть разъём и вывести его из гнезда.

Тяните бирку параллельно плоскости логической платы.

Шаг 4

Перед отсоединением кабеля камеры необходимо отвести в сторону небольшой пластиковый держатель, приклеенный к логической плате.

Используйте кончик лопатки, чтобы сдвинуть маленький пластиковый фиксатор кабеля от гнезда кабеля камеры, обеспечив достаточно места для его извлечения.

Шаг 5

Тяните кабель камеры в направлении отверстия оптического привода, чтобы отсоединить его от логической платы.

Разъём кабеля камеры очень хрупкий. Не прикладывайте усилий вверх к этому гнезду — оно может оторваться от логической платы. Тяните кабель камеры параллельно плоскости логической платы.

Для моделей конца 2011 года разъём камеры вставляется прямо в материнскую плату — чтобы снять его, аккуратно поднимите разъём прямо вверх.

Шаг 6

Осторожно потяните кабель Bluetooth в направлении вентиляторов, чтобы отсоединить его от платы Bluetooth.

Тяните кабель параллельно плоскости оптического привода.

Шаг 7

Используйте плоский конец лопатки, чтобы снять тонкую пластиковую крышку с верхней части и боков корпуса платы Bluetooth.

Шаг 8

Используйте плоский конец лопатки, чтобы поддеть разъём антенны Bluetooth и отстегнуть его с гнезда на плате Bluetooth.

Шаг 9

Если присутствует, снимите небольшой кусочек EMI-пены рядом с платой Bluetooth.

Выведите кабель камеры из паза, сформованного в корпусе платы Bluetooth.

Шаг 10

Используйте плоский конец лопатки, чтобы поддеть разъём оптического привода и вывести его из гнезда на логической плате.

Шаг 11

Снимите три крестовых винта 3,5 мм, фиксирующие оптический привод в верхней части корпуса.

Чтобы удалить винт, ближайший к батарее, может быть полезно сначала снять скобу верхней крышки над ним с помощью отвертки T6 Torx.

Шаг 12

Извлеките оптический привод из верхней части корпуса, следя, чтобы никакие кабели не застряли.

Шаг 13

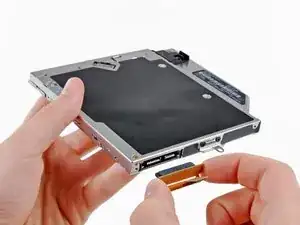

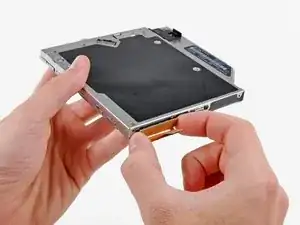

Возьмитесь за кабель оптического привода за разъём и потяните его от корпуса жёсткого диска.

Тянув за что-либо, кроме разъёма, вы можете повредить кабель оптического привода.

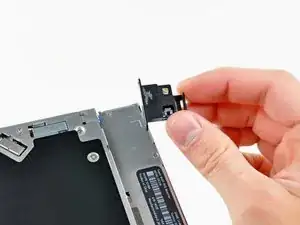

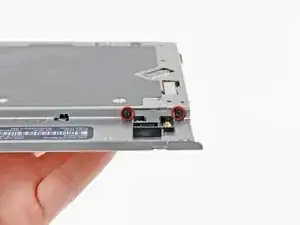

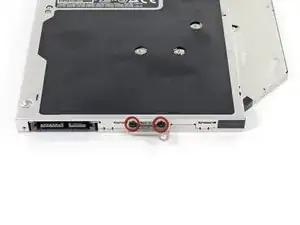

Снимите два чёрных винта Phillips #0, фиксирующих маленькую металлическую монтажную скобу. Перенесите эту скобу на ваш новый оптический привод или в корпус для жёсткого диска.
