Замена кабеля жесткого диска MacBook Pro 17" Unibody

Снимите следующие десять винтов, крепящих нижнюю крышку к верхней части корпуса:

Три винта Phillips 13,5 мм.

Семь винтов Phillips 3 мм.

Просуньте пальцы между нижней крышкой и вентиляционной решеткой и потяните вверх, чтобы освободить два зажима, удерживающих нижнюю крышку на верхней части корпуса.

При сборке аккуратно совместите нижнюю крышку и затем сильно нажмите, пока оба зажима не защелкнутся.

Снимите нижнюю крышку.

Работая вблизи платы логики, всегда рекомендуется сначала отключить батарею, чтобы избежать короткого замыкания.

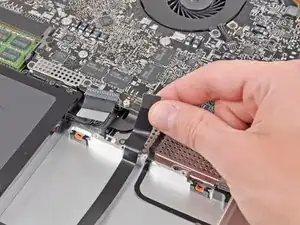

Если имеется, захватите пластиковую петлю, прикреплённую к разъему батареи, и потяните её к переднему краю устройства. Для моделей конца 2011 года разъём батареи не имеет петли и представляет собой штекер, вставляемый прямо в материнскую плату — чтобы снять его, подденьте штекер прямо вверх.

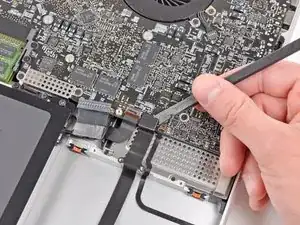

Если пластиковая петля отсутствует, используйте лопатку, чтобы поддеть разъём и поднять его из гнезда.

Тяните петлю параллельно плоскости платы логики.

Снимите два винта Phillips, крепящих кронштейн жесткого диска к верхней части корпуса.

Эти винты закреплены в кронштейне жесткого диска.

Снимите кронштейн жесткого диска с верхней части корпуса.

Используйте вытяжную петлю жесткого диска, чтобы приподнять его из верхней части корпуса.

Не пытайтесь полностью извлечь жесткий диск пока что! Его кабель всё ещё подключен.

Отодвиньте разъем жесткого диска от корпуса жесткого диска.

Извлеките жесткий диск из вашего MacBook Pro.

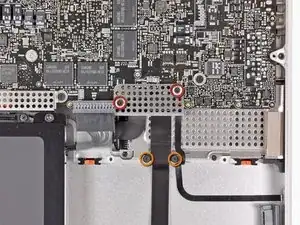

Снимите следующие четыре винта, крепящие сборку кабеля жесткого диска к верхней части корпуса:

Два винта Phillips 1,6 мм, фиксирующие экран, покрывающий разъем кабеля жесткого диска.

Два винта Phillips 2,2 мм, фиксирующие разъем кабеля жесткого диска к верхней части корпуса.

Снимите экран с платы логики.

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля жесткого диска и вынуть его из гнезда на плате логики.

Поднимите кабель жесткого диска и извлеките его из верхней части корпуса.
