Замена платы питания MagSafe DC-In в MacBook Pro 17" Unibody

Используйте это руководство для замены платы питания (DC-in) в вашем MacBook Pro.

Шаг 1

Удалите следующие десять винтов, закрепляющих нижнюю крышку к верхней части корпуса:

Три винта Phillips 13,5 мм.

Семь винтов Phillips 3 мм.

Шаг 2

Просуньте пальцы между нижней крышкой и вентиляционным отверстием и потяните вверх, чтобы освободить два защёлкивающих фиксатора, удерживающих нижнюю крышку на верхней части корпуса.

При сборке аккуратно совместите нижнюю крышку и затем плотно нажмите, пока оба фиксатора не защёлкнутся.

Снимите нижнюю крышку.

Шаг 3

При работе вблизи платы логики всегда разумно сначала отключить аккумулятор, чтобы избежать короткого замыкания.

Если есть пластиковая петля, захватите её и потяните разъём аккумулятора к переднему краю устройства. В моделях конца 2011 года разъём аккумулятора не имеет петли и представляет собой штекер, вставляемый прямо в материнскую плату — чтобы отсоединить, подденьте штекер прямо вверх.

Если пластиковая петля отсутствует, используйте лопатку, чтобы поддеть разъём и вытащить его из гнезда.

Тяните петлю параллельно плоскости платы логики.

Шаг 4

Используйте плоский конец лопатки, чтобы приподнять разъём правого вентилятора из его гнезда на плате логики.

Полезно повернуть лопатку вокруг оси, подводя её снизу под проводами вентилятора, чтобы освободить разъём.

Разъём вентилятора и гнездо видны на второй и третьей фотографиях. Будьте осторожны, чтобы не отломать пластиковое гнездо вентилятора от платы логики, когда поддеваете разъём вентилятора прямо вверх. Расположение платы логики на второй фотографии может слегка отличаться от вашей машины, но сам разъём вентилятора одинаков.

Шаг 5

Удалите три винта Phillips 3,1 мм, укрепляющие правый вентилятор на плате логики.

В MacBook Pro 17" Unibody конца 2011 года эти винты могут быть типа T6 Torx.

Шаг 6

Снимите правый вентилятор с верхней части корпуса, следя за кабелем, который может застрять.

Шаг 7

Используйте плоский конец лопатки, чтобы приподнять разъём левого вентилятора из его гнезда на плате логики.

Полезно повернуть лопатку вокруг оси, подводя её снизу под проводами вентилятора, чтобы освободить разъём.

Шаг 8

Удалите три винта Phillips 3,1 мм, укрепляющие левый вентилятор на плате логики.

Снимите левый вентилятор с верхней части корпуса, следя за кабелем, который может застрять.

Шаг 9

Используйте наконечник лопатки или ноготь, чтобы перевернуть удерживающую планку на разъёме шлейфа подсветки клавиатуры вверх.

Убедитесь, что вы поддеваете удерживающую планку, не сам разъём.

Выньте шлейф подсветки клавиатуры из его гнезда.

Шаг 10

Перед отключением кабеля камеры необходимо сначала отодвинуть небольшую пластиковую скобу, приклеенную к плате логики.

Используйте наконечник лопатки, чтобы отодвинуть маленькую пластиковую скобу кабеля от гнезда кабеля камеры для получения достаточного пространства, чтобы извлечь кабель камеры.

Шаг 11

Потяните кабель камеры в сторону отверстия оптического привода, чтобы отключить его от платы логики.

Разъём кабеля камеры очень хрупкий. Не прилагайте вверх приложенную силу к этому гнезду, так как оно может отломаться от платы логики. Тяните кабель камеры параллельно плоскости платы логики.

Шаг 12

Используйте плоский конец лопатки, чтобы поддеть разъём оптического привода и вынуть его из гнезда на плате логики.

Шаг 13

Используйте плоский конец лопатки, чтобы приподнять разъём сабвуфера и правого динамика из его гнезда на плате логики.

Подденьте снизу, под проводами.

Шаг 14

Используйте наконечник лопатки или ноготь, чтобы перевернуть удерживающую планку на гнезде шлейфа ИК-датчика вверх.

Убедитесь, что вы поддеваете удерживающую планку, не сам разъём.

Выньте шлейф ИК-датчика из его гнезда.

Шаг 15

Удалите следующие четыре винта:

Два винта Phillips 3,5 мм

В ранних моделях 2011 года эти винты могут быть типа T5 Torx

Два винта Phillips 1,6 мм

Снимите оба защитных экрана разъёмов с платы логики.

Шаг 16

Используйте плоский конец лопатки, чтобы поддеть разъём трекпада и вынуть его из гнезда на плате логики.

Шаг 17

Используйте ноготь, чтобы откинуть фиксирующую планку на разъеме ленточного кабеля клавиатуры.

Убедитесь, что вы поднимаете фиксирующую планку, а не сам разъем.

Вытащите ленточный кабель клавиатуры из его разъема.

При сборке может быть полезно приклеить небольшой кусочек ленты к ленточному кабелю клавиатуры (осторожно, не приклеивайте ленту к контактам), чтобы создать небольшой зацеп. Совместите кабель с разъемом и аккуратно потяните за ленту, чтобы полностью установить кабель на место.

Шаг 18

Используйте ноготь, чтобы откинуть фиксирующую планку на разъеме ленточного кабеля корзины ExpressCard.

Убедитесь, что вы поднимаете фиксирующую планку, а не сам разъем.

Вытащите ленточный кабель корзины ExpressCard из его разъема.

Шаг 19

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля жесткого диска и вынуть его из разъема на логической плате.

Шаг 20

Используйте конец лопатки или ноготь, чтобы откинуть фиксирующую планку на разъеме ленточного кабеля индикатора батареи.

Убедитесь, что вы поднимаете фиксирующую планку, а не сам разъем.

Вытащите ленточный кабель индикатора батареи из его разъема.

Шаг 21

Поднимите черную пластиковую защёлку, прикреплённую к держателю кабеля данных дисплея, и поверните её в сторону разъёма питания (DC-In) MacBook.

Выньте кабель данных дисплея из его разъема.

Разъем кабеля данных дисплея очень хрупкий. Не тяните соединитель вверх при отсоединении, так как разъем может отломиться от логической платы. Тяните кабель параллельно поверхности логической платы.

Шаг 22

Удалите следующие восемь винтов, которые крепят логическую плату и плату питания (DC-In) к верхней крышке:

Шесть винтов Phillips длиной 3.2 мм

На модели начала 2011 года эти винты могут быть Torx T6.

Два винта Phillips длиной 7.6 мм

Шаг 23

Держите сборку логической платы только за её края.

Поднимите сборку логической платы со стороны, ближайшей к оптическому диску, и отведите её от верхней крышки.

Обратите внимание, что вы будете снимать логическую плату и плату питания DC-In вместе.

Осторожно отведите порты и плату DC-In от стороны верхней крышки и выньте сборку логической платы, следя за тем, чтобы кабели не зажались.

Шаг 24

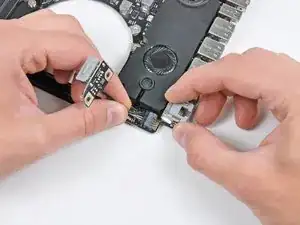

Оттяните разъем платы DC-In от его гнезда на логической плате.

Тяните кабель параллельно поверхности логической платы в сторону радиатора.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
