Замена микрофона MacBook Pro 17" Unibody

Используйте это руководство для замены неработающего микрофона.

Шаг 1

Удалите следующие десять винтов, закрепляющих нижнюю крышку на верхней части корпуса:

Три винта Phillips 13,5 мм.

Семь винтов Phillips 3 мм.

Шаг 2

Просуньте пальцы между нижней крышкой и вентиляционной решёткой и осторожно поднимите вверх, чтобы освободить два защёлкивающих фиксатора, удерживающих нижнюю крышку на верхней части корпуса.

При сборке аккуратно совместите нижнюю крышку и затем прижмите её плотно, пока оба фиксатора не защёлкнутся.

Снимите нижнюю крышку.

Шаг 3

При работе вблизи платы логики всегда разумно сначала отключить аккумулятор, чтобы избежать коротких замыканий.

Если присутствует, захватите пластиковую язычок, прикреплённый к разъёму аккумулятора, и потяните его к переднему краю устройства. Для моделей конца 2011 года разъём аккумулятора не имеет язычка и представляет собой просто штекер, вставляемый прямо вниз в материнскую плату — для снятия подденьте штекер прямо вверх.

Если пластиковый язычок отсутствует, используйте лопаточку, чтобы поддеть разъём и вынуть его из гнезда.

Тяните язычок параллельно плоскости платы логики.

Шаг 4

Используйте плоский конец лопаточки, чтобы поднять разъём правого вентилятора из его гнезда на плате логики.

Полезно прокрутить лопаточку по оси из-под проводов кабеля вентилятора, чтобы освободить разъём.

На втором и третьем изображениях видны гнездо вентилятора и сам разъём. Будьте осторожны, чтобы не отломать пластиковое гнездо вентилятора от платы логики при подъёме разъёма вентилятора прямо вверх и наружу. Расположение платы логики, показанное на втором изображении, может немного отличаться от вашего устройства, но гнездо вентилятора одинаково.

Шаг 5

Удалите три винта Phillips 3,1 мм, крепящие правый вентилятор к плате логики.

В MacBook Pro 17" Unibody конца 2011 года эти винты могут быть Torx T6.

Шаг 6

Снимите правый вентилятор с верхней части корпуса, следя за тем, чтобы его кабель не застрял.

Шаг 7

Используйте плоский конец лопаточки, чтобы поднять разъём левого вентилятора из его гнезда на плате логики.

Полезно прокрутить лопаточку по оси из-под проводов кабеля вентилятора, чтобы освободить разъём.

Шаг 8

Удалите три винта Phillips 3,1 мм, крепящие левый вентилятор к плате логики.

Снимите левый вентилятор с верхней части корпуса, следя за тем, чтобы его кабель не застрял.

Шаг 9

Используйте кончик лопаточки или ноготь, чтобы перевернуть вверх фиксирующую планку на разъёме шлейфа подсветки клавиатуры.

Убедитесь, что вы поддевате фиксирующую планку, не сам разъём.

Выньте шлейф подсветки клавиатуры из его гнезда.

Шаг 10

Перед отключением кабеля камеры необходимо сначала сдвинуть небольшой пластиковый держатель, приклеенный к плате логики.

Используйте кончик лопаточки, чтобы отодвинуть небольшой пластиковый держатель кабеля от гнезда кабеля камеры, чтобы освободить достаточно места для его удаления.

Шаг 11

Потяните кабель камеры в сторону отверстия для оптического привода, чтобы отсоединить его от платы логики.

Гнездо кабеля камеры очень хрупкое. Не прикладывайте никакой силы вверх к этому гнезду, так как оно может отломаться от платы логики. Тяните кабель камеры параллельно плоскости платы логики.

Шаг 12

Используйте плоский конец лопаточки, чтобы поддеть разъём оптического привода и вынуть его из гнезда на плате логики.

Шаг 13

Используйте плоский конец лопаточки, чтобы поднять разъём сабвуфера и правого динамика из его гнезда на плате логики.

Подденьте снизу, под проводами.

Шаг 14

Используйте кончик лопаточки или ноготь, чтобы перевернуть вверх фиксирующую планку на разъёме шлейфа датчика ИК.

Убедитесь, что вы поддевате фиксирующую планку, не сам разъём.

Выньте шлейф датчика ИК из его гнезда.

Шаг 15

Удалите следующие четыре винта:

Два винта Phillips 3,5 мм

В ранней модели 2011 года эти винты могут быть Torx T5

Два винта Phillips 1,6 мм

Снимите обе защитные крышки разъёмов с платы логики.

Шаг 16

Используйте плоский конец лопаточки, чтобы поддеть разъём трекпада и вынуть его из гнезда на плате логики.

Шаг 17

Используйте ноготь, чтобы отогнуть фиксирующий язычок на разъёме шлейфа клавиатуры.

Убедитесь, что вы поднимаете фиксирующий язычок, а не сам разъём.

Вытяните шлейф клавиатуры из разъёма.

При сборке может быть удобно приклеить небольшой кусочек ленты к шлейфу клавиатуры (осторожно, не приклеивайте ленту к контактам), чтобы сделать небольшой "хват". Совместите шлейф с разъёмом и аккуратно потяните за ленту, чтобы полностью вставить его.

Шаг 18

Используйте ноготь, чтобы отогнуть фиксирующий язычок на разъёме шлейфа отсека ExpressCard.

Убедитесь, что вы поднимаете фиксирующий язычок, а не сам разъём.

Вытяните шлейф отсека ExpressCard из разъёма.

Шаг 19

Используйте плоский конец лопатки, чтобы поддеть соединитель кабеля жёсткого диска и вывести его из разъёма на плате.

Шаг 20

Используйте острый конец лопатки или ноготь, чтобы отогнуть фиксирующий язычок на разъёме шлейфа индикатора батареи.

Убедитесь, что вы поднимаете фиксирующий язычок, а не сам разъём.

Вытяните шлейф индикатора батареи из разъёма.

Шаг 21

Поднимите чёрный пластиковый язычок, прикреплённый к фиксатору кабеля дисплейных данных, и поверните его в сторону разъёма питания (DC-In) MacBook.

Вытяните кабель дисплейных данных из разъёма.

Разъём кабеля дисплейных данных очень хрупок. Не тяните соединитель вверх при отключении, так как разъём может отломиться от платы. Вытягивайте кабель параллельно поверхности платы.

Шаг 22

Удалите следующие восемь винтов, крепящих плату и плату питания (DC-In) к верхней части корпуса:

Шесть винтов Phillips 3.2 мм

На модели Early 2011 это могут быть винты Torx T6.

Два винта Phillips 7.6 мм

Шаг 23

Держите узел платы только за края.

Поднимите узел платы со стороны, ближайшей к оптическому приводу, и выведите его из верхней части корпуса.

Обратите внимание, что вы будете снимать плату и плату питания DC-In вместе.

Аккуратно отведите порты и плату DC-In в сторону от боковой стороны верхнего корпуса и снимите узел платы, следя за тем, чтобы ни один кабель не застрял.

Шаг 24

Удалите два винта Phillips 7.9 мм, крепящих левый динамик к плате.

Шаг 25

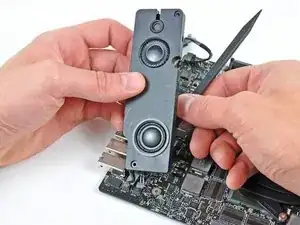

Немного приподнимите левый динамик от платы.

Используйте плоский конец лопатки, чтобы поддеть разъёмы микрофона и левого динамика и вывести их из гнёзд на плате.

Подденьте снизу, вдоль проводов.

Снимите левый динамик с платы.

Шаг 26

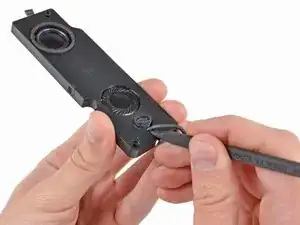

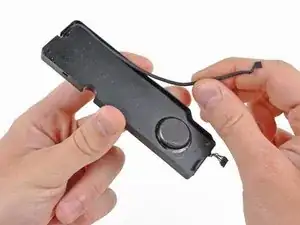

Выведите микрофонный кабель из канавки, сформованной в корпусе левого динамика.

Используйте острый конец лопатки, чтобы вынуть микрофон из корпуса левого динамика.

Микрофон остаётся.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.
