Замена левого динамика MacBook Pro 17" Unibody

Снимите следующие десять винтов, фиксирующих нижнюю крышку к верхней части:

Три винта Phillips 13,5 мм.

Семь винтов Phillips 3 мм.

Просуньте пальцы между нижней крышкой и вентиляционной решёткой и потяните вверх, чтобы освободить два зажима, удерживающих нижнюю крышку на верхней части.

При обратной сборке аккуратно совместите нижнюю крышку и затем плотно нажмите, пока оба зажима не защёлкнутся.

Снимите нижнюю крышку.

При работе вблизи платы логики всегда целесообразно сначала отключить батарею, чтобы избежать коротких замыканий.

Если имеется, возьмитесь за пластиковую язычок, прикреплённый к разъёму батареи, и потяните его в сторону переднего края устройства. Для моделей конца 2011 года разъём батареи не имеет язычка и представляет собой штекер, который вставляется прямо вниз в материнскую плату — для снятия подденьте штекер прямо вверх.

Если пластиковый язычок отсутствует, используйте лопатку, чтобы поддеть разъём и вывести его из гнезда.

Тяните язычок параллельно поверхности платы логики.

Используйте плоский конец лопатки, чтобы приподнять разъём правого вентилятора из гнезда на плате логики.

Полезно прокручивать лопатку по оси снизу кабеля вентилятора, чтобы освободить разъём.

Разъём вентилятора и разъём на плате показаны на втором и третьем снимках. Будьте осторожны, чтобы не отломить пластиковый разъём вентилятора от платы логики, когда вы подденьте разъём вентилятора прямо вверх и выведите его из гнезда. Расположение элементов на плате логики во втором изображении может незначительно отличаться от вашего устройства, но разъём вентилятора одинаков.

Снимите три винта Phillips 3,1 мм, фиксирующие правый вентилятор к плате логики.

В моделях конца 2011 года эти винты будут Torx T6.

Снимите правый вентилятор с верхней части, следя за кабелем, который может застрять.

Используйте плоский конец лопатки, чтобы приподнять разъём левого вентилятора из гнезда на плате логики.

Полезно прокручивать лопатку по оси снизу кабеля вентилятора, чтобы освободить разъём.

Снимите три винта Phillips 3,1 мм, фиксирующие левый вентилятор к плате логики.

Снимите левый вентилятор с верхней части, следя за кабелем, который может застрять.

Используйте кончик лопатки или свой ноготь, чтобы откинуть фиксирующий язычок на ленте подсветки клавиатуры.

Убедитесь, что вы поддеваете фиксирующий язычок, а не сам разъём.

Вытяните ленту подсветки клавиатуры из её разъёма.

Перед отключением кабеля камеры небольшой пластиковый фиксатор, прикреплённый к плате логики, необходимо сначала сдвинуть в сторону.

Используйте кончик лопатки, чтобы отодвинуть маленький пластиковый фиксатор кабеля от разъёма кабеля камеры, чтобы освободить достаточно места для удаления кабеля камеры.

Потяните кабель камеры в сторону отверстия оптического привода, чтобы отсоединить его от платы логики.

Разъём кабеля камеры очень хрупкий. Не прикладывайте усилий вверх к этому разъёму, так как он может отломиться от платы логики. Тяните кабель камеры параллельно поверхности платы логики.

Используйте плоский конец лопатки, чтобы поддеть разъём оптического привода и вывести его из гнезда на плате логики.

Используйте плоский конец лопатки, чтобы приподнять разъём сабвуфера и правого динамика из его гнезда на плате логики.

Подденьте снизу, под проводами.

Используйте кончик лопатки или свой ноготь, чтобы откинуть фиксирующий язычок в разъёме ленты датчика ИК.

Убедитесь, что вы поддеваете фиксирующий язычок, а не сам разъём.

Вытяните ленту датчика ИК из её разъёма.

Снимите следующие четыре винта:

Два винта Phillips 3,5 мм

В ранних моделях 2011 года это могут быть винты Torx T5

Два винта Phillips 1,6 мм

Снимите обе защитные крышки разъёмов с платы логики.

Используйте плоский конец лопатки, чтобы поддеть разъём трекпада и вывести его из гнезда на плате логики.

Используйте ноготь, чтобы откинуть фиксирующую защёлку на разъёме шлейфа клавиатуры.

Убедитесь, что Вы поднимаете фиксирующую защёлку, а не сам разъём.

Выньте шлейф клавиатуры из разъёма.

При сборке может быть удобно прикрепить небольшой кусочек ленты к шлейфу клавиатуры (следите, чтобы лента не закрывала контакты), чтобы получить небольшой «хват». Выравняйте шлейф с разъёмом и аккуратно потяните за ленту, чтобы полностью вставить его.

Используйте ноготь, чтобы откинуть фиксирующую защёлку на разъёме шлейфа каркаса для Express Card.

Убедитесь, что Вы поднимаете фиксирующую защёлку, а не сам разъём.

Выньте шлейф каркаса Express Card из разъёма.

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля жёсткого диска и вытащить его из гнезда на плате.

Используйте наконечник лопатки или ноготь, чтобы откинуть фиксирующую защёлку на разъёме шлейфа индикатора батареи.

Убедитесь, что Вы поднимаете фиксирующую защёлку, а не сам разъём.

Выньте шлейф индикатора батареи из разъёма.

Поднимите чёрную пластиковую защёлку, прикреплённую к держателю шлейфа дисплейных данных, и поверните её в сторону разъёма питания (DC-In) MacBook.

Выньте шлейф дисплейных данных из разъёма.

Разъём шлейфа дисплейных данных очень хрупкий. Не поднимайте разъём вверх при отключении, так как разъём может отломиться от материнской платы. Вытаскивайте шлейф параллельно поверхности материнской платы.

Удалите следующие восемь винтов, фиксирующих плату (logic board) и плату питания (DC-In) к верхней части корпуса:

Шесть винтов Phillips 3,2 мм

На модели Early 2011 эти винты могут быть Torx T6.

Два винта Phillips 7,6 мм

Держите узел платы только за кромки.

Поднимите узел платы со стороны, ближайшей к оптическому приводу, и отведите его от верхней части корпуса.

Обратите внимание, что Вы снимаете плату и плату DC-In вместе.

Аккуратно отведите порты и плату DC-In от стороны верхней части корпуса и извлеките узел платы, следя, чтобы провода не застряли.

Удалите два винта Phillips 7,9 мм, фиксирующих левый динамик к плате.

Слегка приподнимите узел левого динамика от платы.

Используйте плоский конец лопатки, чтобы приподнять разъёмы микрофона и левого динамика и вынуть их из гнёзд на плате.

Подденьте снизу, рядом с проводами.

Снимите узел левого динамика с платы.

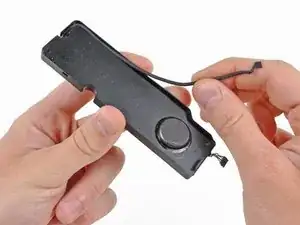

Выведите кабель микрофона из канавки, отформованной в корпусе левого динамика.

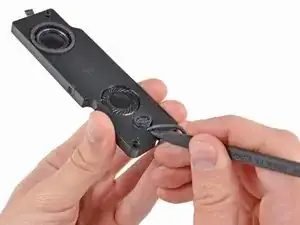

Используйте наконечник лопатки, чтобы вынуть микрофон из корпуса левого динамика.

Левый динамик остаётся.
