Замена левого шарнира зажима дисплея MacBook Pro 17" Unibody

Снимите следующие десять винтов, крепящих нижнюю крышку к верхней части корпуса:

Три винта Phillips длиной 13,5 мм.

Семь винтов Phillips длиной 3 мм.

Зажмите пальцы между нижней крышкой и вентиляционным отверстием и поднимите вверх, чтобы освободить два защелкивающих фиксатора, удерживающих нижнюю крышку на верхней части корпуса.

При сборке аккуратно совместите нижнюю крышку и затем плотно нажмите, пока оба фиксатора не войдут на место.

Снимите нижнюю крышку.

При работе рядом с логической платой всегда рекомендуется сначала отключить аккумулятор, чтобы избежать короткого замыкания.

Если имеется пластиковая бирка, захватите её, прикреплённую к разъёму аккумулятора, и потяните к переднему краю устройства. Для моделей конца 2011 года разъём аккумулятора не имеет бирки и представляет собой штекер, вставляемый прямо в материнскую плату — чтобы снять его, подденьте штекер прямо вверх.

Если пластиковая бирка отсутствует, используйте лопатку, чтобы поддеть разъём и вытянуть его из гнезда.

Тяните бирку параллельно плоскости логической платы.

Перед отключением кабеля камеры необходимо сначала сдвинуть небольшой пластиковый фиксатор, приклеенный к логической плате. В моделях конца 2011 года этот шаг можно пропустить, так как на разъёме кабеля камеры нет пластикового фиксатора.

Используйте наконечник лопатки, чтобы оттолкнуть небольшой пластиковый держатель кабеля от разъёма кабеля камеры, чтобы освободить достаточно места для снятия кабеля.

Потяните кабель камеры в сторону отсека оптического привода, чтобы отсоединить его от логической платы.

Разъём кабеля камеры очень хрупкий. Не прилагайте усилий вверх к этому разъёму, так как он может отломиться от логической платы. Тяните кабель параллельно плоскости логической платы.

Аккуратно потяните кабель Bluetooth в сторону вентиляторов, чтобы отсоединить его от платы Bluetooth.

Тяните кабель параллельно плоскости оптического привода.

Используйте плоский конец лопатки, чтобы отслоить тонкую пластиковую крышку с верха и боков корпуса платы Bluetooth. Для моделей конца 2011 года посмотрите другую фотографию, так как расположение разъёма совершенно другое.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить коннектор антенны Bluetooth от его гнезда на плате Bluetooth.

Если имеется, удалите небольшой кусочек экранирующей пены рядом с платой Bluetooth.

Выведите кабель камеры из направляющего слота, сформованного в корпусе платы Bluetooth.

Снимите два винта Phillips длиной 7,1 мм, крепящие фиксатор кабеля камеры к верхней крышке.

Снимите фиксатор кабеля камеры с верхней крышки.

Поднимите чёрный пластиковый язычок, прикреплённый к фиксатору кабеля данных дисплея, и поверните его в сторону разъёма питания DC-In на MacBook.

Вытяните кабель данных дисплея из его разъёма.

Разъём кабеля данных дисплея очень хрупкий. Не поднимайте разъём вверх при отсоединении, так как разъём может отломиться от логической платы. Тяните кабель параллельно плоскости логической платы.

Снимите два винта Phillips длиной 7,1 мм, крепящие фиксатор кабеля данных дисплея к верхней крышке.

Снимите фиксатор кабеля данных дисплея.

Снимите по два внешних винта Torx T6 длиной 6,8 мм с каждой из двух крепёжных скоб дисплея (всего четыре винта).

Мы намеренно оставляем по одному винту, крепящему каждую скобу дисплея к верхней крышке, чтобы облегчить последующие шаги.

Откройте MacBook Pro так, чтобы дисплей был перпендикулярен верхней крышке корпуса.

Разместите открытый MacBook Pro на столе, как показано на фотографии.

Держите дисплей и верхнюю крышку вместе левой рукой и снимите оставшийся винт Torx T6 с нижней скобы дисплея.

Обязательно держите дисплей и верхнюю крышку вместе левой рукой. В противном случае освобожденный узел дисплея/верхней крышки может упасть и повредить компоненты.

Снимите последний винт Torx T6, крепящий дисплей к верхней крышке корпуса.

Возьмите верхнюю крышку правой рукой и слегка поверните её в сторону верхней части дисплея, чтобы верхний крепёжный кронштейн дисплея освободился от кромки верхней крышки.

Поверните дисплей слегка от верхней крышки.

Поднимите дисплей вверх и отведите его от верхней крышки, следя за кронштейнами и кабелями, которые могут зацепиться.

При сборке установите дисплей на место и закрепите кронштейн дисплея винтами Torx, затем закройте крышку и положите ноутбук вверх дном, чтобы проверить выравнивание экрана и корпуса. При необходимости ослабьте винты и выровняйте дисплей перед окончательным затягиванием.

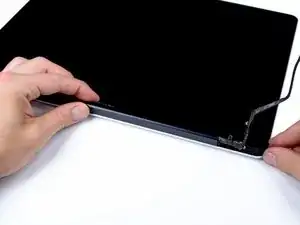

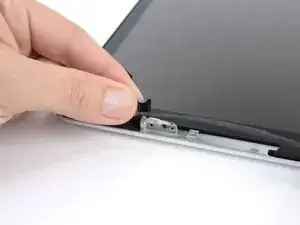

Возьмите крышку фиксатора, как показано, и сдвиньте её в сторону правого края дисплея.

Она должна сдвинуться примерно на 1/4" и остановиться. Не заставляйте её двигаться дальше этой точки.

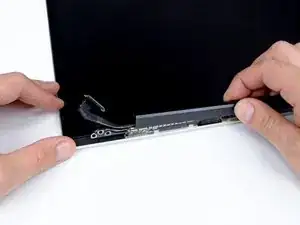

Подняв левый край крышки фиксатора, аккуратно покачайте её взад-вперёд вдоль длинной оси, одновременно оттягивая от дисплея.

Снимите крышку фиксатора с дисплея, следя за кабелями, которые могут зацепиться.

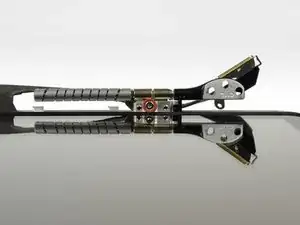

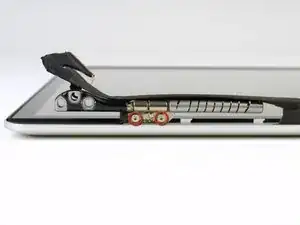

Снимите три винта Torx T6 длиной 5,2 мм, крепящие левый шарнир фиксатора к узлу дисплея.

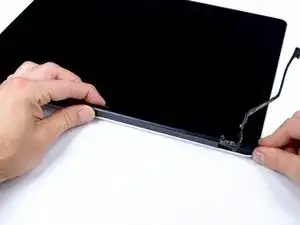

Снимите левый шарнир фиксатора с узла дисплея.

Также снимите пластиковую защиту шарнира и не потеряйте её.
