Замена левого вентилятора MacBook Pro 17" Unibody

Удалите следующие десять винтов, фиксирующих нижнюю крышку к верхней части корпуса:

Три крестовые винта Phillips длиной 13,5 мм.

Семь крестовых винтов Phillips длиной 3 мм.

Засуньте пальцы между нижней крышкой и вентиляционной решёткой и поднимите вверх, чтобы освободить два защёлкивающих фиксатора, удерживающих нижнюю крышку на верхней части корпуса.

При сборке аккуратно совместите нижнюю крышку и затем плотно нажмите, пока обе защёлки не зафиксируются.

Снимите нижнюю крышку.

Всегда, работая рядом с платой, разумно сначала отключить аккумулятор, чтобы избежать коротких замыканий.

Если имеется пластиковая ярлычок, захватите его и потяните разъём аккумулятора в направлении к переднему краю устройства. В моделях конца 2011 года разъём аккумулятора не имеет ярлычка и представляет собой штекер, вставляемый прямо в материнскую плату — чтобы снять его, подденьте штекер прямо вверх.

Если пластиковый ярлычок отсутствует, используйте лопатку, чтобы поддеть разъём и поднять его из гнезда.

Тяните ярлычок параллельно поверхности платы.

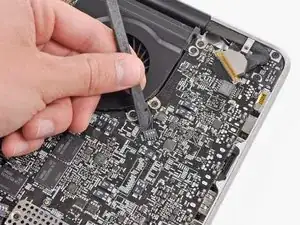

Используйте плоский конец лопатки, чтобы вытащить разъём левого вентилятора из его гнезда на плате.

Полезно слегка повернуть лопатку по оси снизу проводов кабеля вентилятора, чтобы освободить разъём.

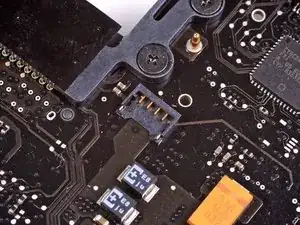

Разъём вентилятора и коннектор видны на втором и третьем снимках. Будьте осторожны, чтобы не отломать пластиковое гнездо вентилятора от платы при подъёме разъёма вентилятора прямо вверх и из его гнезда. Расположение элементов на плате, показанное на втором снимке, может незначительно отличаться от вашей машины, но разъём вентилятора одинаков.

Удалите три крестовых винта Phillips длиной 3,1 мм, фиксирующих левый вентилятор к плате.

В MacBook Pro 17" Unibody конца 2011 года эти винты будут винтами T6 Torx.

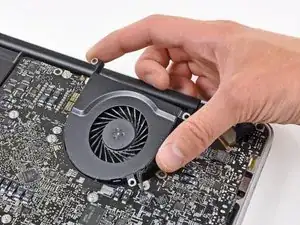

Снимите левый вентилятор с верхней части корпуса, следя за кабелем, который может зацепиться.
