Замена кронштейна жесткого диска MacBook Pro 17" Unibody

Снимите следующие десять винтов, крепящих нижнюю крышку к верхней части корпуса:

Три винта Phillips длиной 13,5 мм.

Семь винтов Phillips длиной 3 мм.

Просуньте пальцы между нижней крышкой и вентиляционным отверстием и поднимите вверх, чтобы освободить два зажима, удерживающие нижнюю крышку на верхней части корпуса.

При сборке тщательно совместите нижнюю крышку и затем сильно надавите, пока оба зажима не защелкнутся.

Снимите нижнюю крышку.

При работе рядом с платой логики всегда разумно сначала отключить батарею, чтобы избежать коротких замыканий.

Если есть пластиковая петля, захватите её и потяните разъем батареи в направлении переднего края устройства. Для моделей конца 2011 года разъем батареи не имеет петли и представляет собой штекер, вставляемый прямо в материнскую плату — чтобы снять, подденьте штекер прямо вверх.

Если пластиковая петля отсутствует, используйте лопатку, чтобы поддеть разъем и вынуть его из гнезда.

Тяните петлю параллельно поверхности платы логики.

Снимите два винта Phillips, крепящие кронштейн жесткого диска к верхней части корпуса.

Эти винты зафиксированы в кронштейне жесткого диска.

Снимите кронштейн жесткого диска с верхней части корпуса.

Используйте вытяжную петлю жесткого диска, чтобы приподнять его и вынуть из верхней части корпуса.

Не пытайтесь полностью извлечь жесткий диск пока! Его кабель всё ещё подключен.

Отсоедините разъем жесткого диска, потянув его от корпуса жесткого диска.

Извлеките жесткий диск из MacBook Pro.

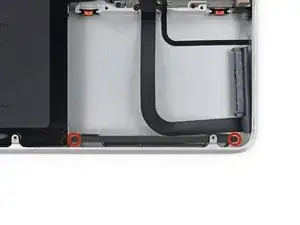

Снимите два винта Phillips #00 длиной 5 мм, крепящие кронштейн жесткого диска к верхней части корпуса.

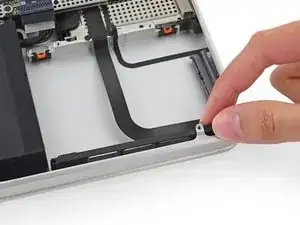

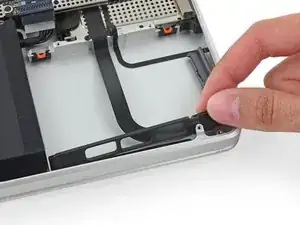

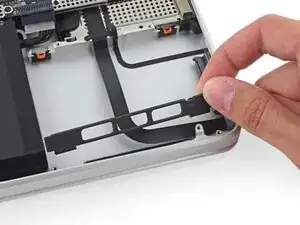

Наклоните наружный кронштейн жесткого диска вверх в сторону платы логики и снимите его с задней части корпуса.
