Как отремонтировать магнитный разъём Apple Magsafe

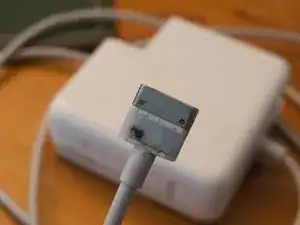

Начните с осмотра кабеля на предмет видимых трещин, отверстий или оголённых проводов

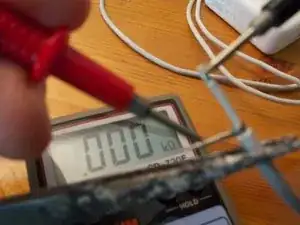

С помощью мультиметра или прозвонки проверьте, не замкнуты ли контакты

В штекере пять контактов. Центральный используется для сигнала, а остальные четыре — для подачи питания на Mac. Поскольку адаптер MagSafe разработан для работы в любой ориентации, внешние контакты (1 и 5) эквивалентны и при проверке мультиметром должны показывать соединение.

То же самое должно быть верно и для средних контактов (2 и 4).

Если же какие‑то другие контакты оказываются соединёнными, значит есть короткое замыкание. В данном случае контакты 1 и 2 замкнуты.

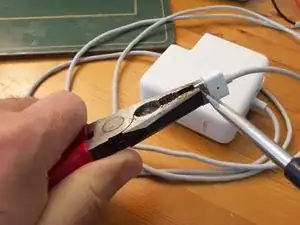

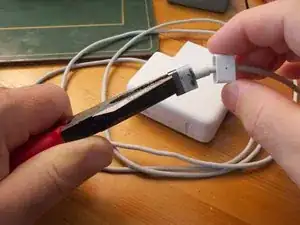

Чтобы снять пластиковую крышку, зажмите металлическую часть пассатижами повышенной прочности (или в тисках) и плоской отвёрткой осторожно подденьте крышку, чтобы снять её

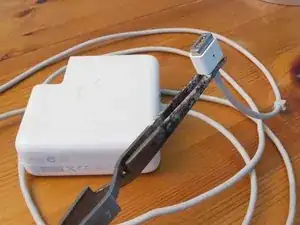

Обесцвечивание здесь указывает, что мы, возможно, нашли источник проблемы

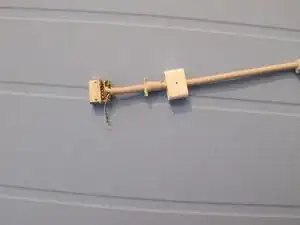

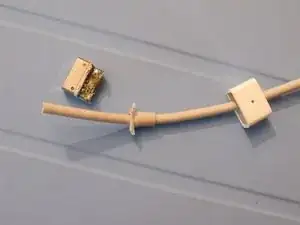

Осторожно оттяните резиновую крышку от головки, чтобы открыть доступ к соединениям

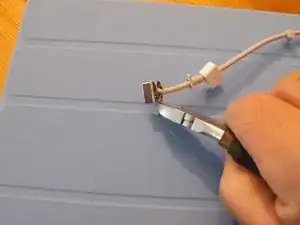

Определив вероятный источник проблемы, нужно отсоединить штекер от провода, чтобы проверить, работает ли зарядное устройство

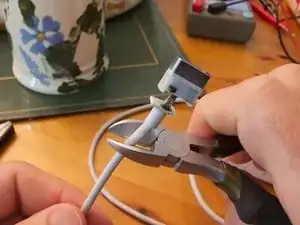

Скрутите изоляцию с концов кабеля и с помощью мультиметра проверьте, что эти жилы больше не замкнуты

Если прозвонка всё ещё показывает короткое, кабель может быть повреждён в другом месте, ещё раз проверьте на наличие повреждений — возможно, потребуется обрезать его на несколько сантиметров

Если вы не можете найти источник короткого за пределами адаптера, придётся открывать сам адаптер и продолжать проверку внутри (см. другие руководства для подробностей)

Если вы подтвердили, что жилы не замыкаются, следующим шагом подключите адаптер и проверьте, подаётся ли питание

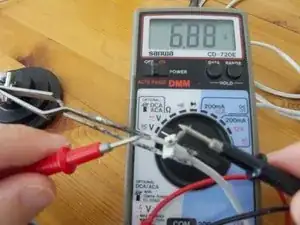

С помощью мультиметра проверьте наличие напряжения. Оно должно быть около 6.8 В постоянного тока

Если питание есть — поздравляем, можно продолжать ремонт штекера, иначе придётся копать глубже (ищите другие руководства по ремонту самого адаптера)

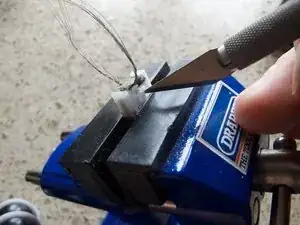

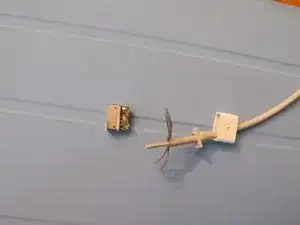

Первый шаг — аккуратно срезать пластиковую форму, которая, вероятно, служит рассеивателем для индикатора состояния

После удаления пластика вы должны увидеть небольшую зелёную плату с остатками проводов, которые вы отрезали ранее

С помощью паяльника расплавьте и снимите старые провода

ПРИМЕЧАНИЕ: Обратите внимание на расположение выводов, чтобы при сборке подключить их в те же места. Должно быть достаточно очевидно, что оплётка разделена на две жилы и припаяна к задней и передней части платы, а центральная жила (в белой изоляции) подключена непосредственно к нижнему левому углу платы.

Перед повторным прикреплением платы не забудьте надеть пластиковую крышку и резиновый уплотнитель

Подсказка: вставьте тонкие пассатижи в нижнюю часть уплотнителя и слегка раскройте их, чтобы растянуть нижнюю часть уплотнителя и металлическую зажимную часть, что облегчит протягивание кабеля обратно

Обрежьте наружную изоляцию и разделите оголённую оплётку на две нитки

Затем, оставив около 2–3 мм под изоляцией, снимите белую изоляционную оболочку с центральной жилы

Припаяйте жилы, начиная с центральной (белой) прямо к печатной плате

Затем припаяйте одну нить оплётки к противоположной стороне платы

Переверните штекер и припаяйте оставшуюся нить оплётки к другой стороне

Подсказка: цель — обеспечить, чтобы разделённая оплётка равномерно распределяла нагрузку между передней и задней сторонами и не создавала натяжения на центральной жиле

Отрежьте лишнюю оплётку/припой

Проверьте свою работу мультиметром;

контакты 1 и 5 не должны замыкаться с контактами 2 или 3

и между ними должно быть около +6.8 В постоянного тока

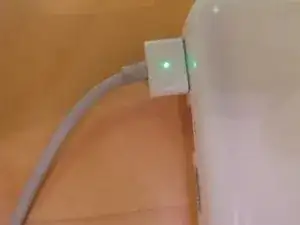

Если всё в порядке, пора тестировать с Mac. Даже если индикатор не светится (возможно, он повреждён нагревом), загрузите Mac и проверьте состояние питания

Для завершения;

подвиньте уплотнитель обратно к концу кабеля и аккуратно сожмите металлический зажим пассатижами, чтобы закрыть его

При желании заделайте плату эпоксидным клеем или горячим клеем, но можно обойтись и без этого

Наденьте пластиковую крышку обратно — она, вероятно, прижмётся достаточно плотно, чтобы защёлкнуться, но если нет, пары капель суперклея будет достаточно
