Замена ОЗУ Mac mini модель A1283

Выключите Mac mini, отключите все кабели и переверните его.

Вставьте джимми в щель между алюминиевым верхним корпусом и пластиковой нижней частью корпуса.

Джимми должен упереться примерно на 3/8" вниз.

Осторожно отогните джимми наружу, чтобы немного расширить щель, и приподнимите нижнюю часть корпуса.

На нижней части корпуса есть несколько пластиковых защёлок, которые входят в канал в алюминиевом верхнем корпусе. Ваша задача — с помощью джимми сдвинуть эти защёлки внутрь настолько, чтобы освободить их из канала, одновременно аккуратно тянув нижнюю часть корпуса вверх.

Когда одна сторона освободится, поверните Mac mini и начните поддевать передний край.

Используйте то же поддевание, чтобы одновременно сдвигать защёлки внутрь и приподнимать нижнюю часть корпуса из верхнего корпуса.

Возможно, придётся перемещать джимми вдоль кромки, чтобы поддеть все защёлки. Терпеливо работайте постепенно.

Продолжайте работать по периметру, освобождая защёлки вдоль последнего края.

Переверните Mac mini обратно и снимите верхний корпус с нижней части корпуса.

В следующих шагах вы будете снимать антенны AirPort и Bluetooth (показаны красным) с внутренней рамки. Будьте очень аккуратны, так как повреждение кронштейнов потребует замены внутренней рамки.

Сначала снимем антенну AirPort, расположенную в левом нижнем углу на этой фотографии.

Слегка сожмите две фиксирующие лапки друг к другу и снимите антенну AirPort с её стойки.

Чрезмерное сжатие двух штырей обязательно отломает их от внутренней рамки. Работайте аккуратно.

При повторной установке вам потребуется слегка сжать два штыря, чтобы они вошли в отверстия на плате антенны AirPort.

Две платы антенн Bluetooth просто поднимаются с внутренней рамки.

Возьмите плату антенны Bluetooth, ближайшую к стороне с портами, за кромки платы и потяните прямо вверх, чтобы снять её с внутренней рамки.

Тяните аккуратно, так как может возникнуть значительное сопротивление и внезапное освобождение.

Снимите плату антенны, расположенную у передней части mini, потянув её прямо вверх с внутренней рамки.

При необходимости снимите кусочек ленты, фиксирующей проводки антенн к внутренней рамке.

Обязательно сохраните пружины под каждой из трёх плат антенн.

Используйте плоский наконечник лопатки, чтобы поддеть разъём шлейфа аудио и оторвать его от аудиоплаты.

Удалите следующие четыре винта, фиксирующие внутреннюю рамку к нижней части корпуса:

Три винта Phillips #00 длиной 6,7 мм

Один винт Phillips #00 длиной 9,5 мм

Винт в правом нижнем углу этого изображения утоплен глубоко в внутренней рамке и длиннее остальных трёх винтов. Для его снятия пригодятся фонарик и тонкая отвёртка.

Поднимите внутреннюю рамку с нижней части корпуса, начиная с заднего края, пока не почувствуете, что скрытый разъём на материнской плате отсоединился. Затем поднимите прямо вверх, учитывая кабели антенн Bluetooth и 802.11.

При сборке провод Wi‑Fi прокладывается внутрь вентиляционного отверстия, а затем поверх вентиляции.

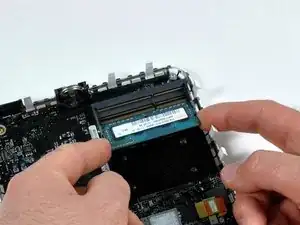

Одновременно оттяните язычки по обеим сторонам модуля ОЗУ от центра модуля. Эти защёлки фиксируют модуль на месте; при их отпускании модуль «вскакивает» вверх.

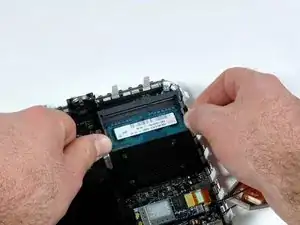

Выньте модуль ОЗУ прямо из разъёма.

Если установлено два модуля ОЗУ, повторите описанную процедуру для второго модуля.
