Замена платы камеры iMac Intel 20" EMC 2133 и 2210

Ослабьте единственный винт с крестовой шлицевой головкой в центре сервисной крышки.

Этот винт зафиксирован в сервисной крышке.

Снимите сервисную крышку с iMac.

Стеклянная панель прикреплена к передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стеклянной панели. Лёгким нажатием прижмите присоску к стеклу и затем поднимите подвижную ручку до положения, параллельного другой ручке.

Если присоски не хотят держаться, попробуйте очистить стеклянную панель и присоски мягким растворителем, например Windex.

Аккуратно потяните стеклянную панель прямо вверх, снимая её с iMac.

По периметру стеклянной панели расположены несколько定位ирующих штифтов. Чтобы не сломать эти штифты, при снятии тяните только строго вверх.

Тщательно очистите ЖК-экран и внутреннюю сторону стеклянной панели перед повторной установкой — любые отпечатки пальцев или пыль, попавшие внутрь, будут заметны при включённом дисплее. Поместить стекло лицевой стороной вниз на чистую алюминиевую фольгу — хороший способ сохранить его чистым.

Снимите следующие 12 винтов, крепящих переднюю рамку к задней крышке:

Восемь винтов T8 Torx, 13 мм.

Четыре винта T8 Torx, 25 мм.

Разместите руки у верхних углов рамки (по бокам) и поднимите рамку на 2–3 см от корпуса, работая сверху. После этого можно также отвести нижнюю часть рамки (модули памяти мешают сначала оторвать нижнюю часть рамки). При сборке начинайте с нижней части рамки.

В верхней части рамки расположен микрофон, подключённый к плате логики. Аккуратно поднимайте рамку, чтобы не повредить проводку или разъём микрофона при случайном натяжении кабеля.

На этом этапе вы можете либо отсоединить кабель микрофона и снять рамку, либо оставить кабель микрофона подключённым и положить рамку на рабочую поверхность или шасси Mac.

Чтобы полностью отсоединить рамку: отключите разъём кабеля микрофона, при необходимости удалив ленту.

Чтобы оставить её подключённой, оставьте кабель микрофона подключённым к плате логики и разместите рамку над шасси, чтобы кабель микрофона образовал петлю-«шарнир».

Если оставить микрофон подключённым к шасси, следите, чтобы вы случайно не повредили микрофон или плату логики, ударяя по свободной рамке.

При повторной сборке рамки:

убедитесь, что кабель и разъём микрофона уложены в пустое пространство рядом с платой камеры.

Аккуратно проведите разъём и кабели микрофона через отверстие длиной примерно 1 дюйм справа от камеры iSight. После правильной установки рамки аккуратно протолкните разъём и кабель микрофона в рамку через это отверстие.

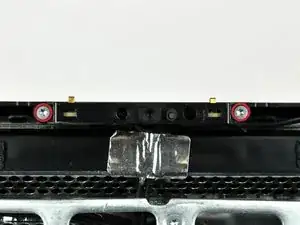

Снимите два винта T8 Torx, 9 мм, которые крепят плату камеры к задней крышке.

Слегка приподнимите плату камеры из задней крышки.

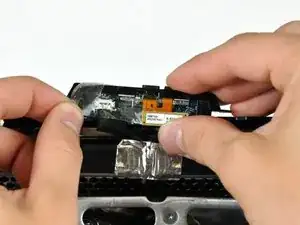

При необходимости снимите кусочек ленты, покрывающий разъём кабеля камеры.

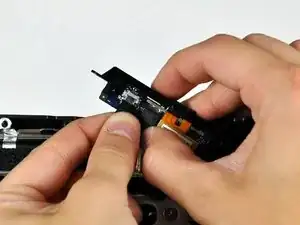

Отсоедините разъём кабеля камеры, потянув его прямо от гнезда.

При сборке аккуратно вставляйте разъём кабеля камеры в гнездо, так как они легко деформируются.
