Замена датчика окружающей температуры iMac Intel 20" EMC 2133 и 2210

Ослабьте один винт Phillips в центре крышки доступа.

Этот винт зафиксирован в крышке доступа.

Снимите крышку доступа с iMac.

Стеклянная панель закреплена на передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы установить присоски, которые мы продаём, сначала расположите присоску с подвижной ручкой параллельно поверхности стекла. Лёгким нажатием прижмите присоску к стеклу и затем поднимите подвижную ручку до положения параллельно другой ручке.

Если присоски не прилипают, попробуйте очистить стеклянную панель и присоску мягким растворителем, например Windex.

Осторожно потяните стеклянную панель прямо вверх, снимая её с iMac.

Стеклянная панель имеет несколько установочных штифтов по периметру. Чтобы не оторвать эти штифты от панели, при снятии тяните только строго вертикально вверх.

Тщательно очистите ЖК-панель и внутреннюю сторону стеклянной панели перед повторной установкой — любые отпечатки пальцев или пыль, попавшие внутрь, будут заметны при включённом дисплее. Положить стекло лицевой стороной вниз на свежий лист фольги — хороший способ сохранить его чистым.

Снимите следующие 12 винтов, фиксирующих переднюю рамку к задней крышке:

Восемь винтов T8 Torx длиной 13 мм.

Четыре винта T8 Torx длиной 25 мм.

Разместите руки у верхних углов рамки (по бокам) и приподнимите рамку на 2–3 см от корпуса, работая сверху. После этого можно также отвести нижнюю часть рамки (модули памяти будут мешать нижней части рамки отсоединиться первыми). При сборке начинайте с нижней части рамки.

В верхней части рамки расположен микрофон, подключённый к логической плате. Поднимайте рамку аккуратно, чтобы не повредить проводку или разъём микрофона случайным натяжением кабеля.

На этом этапе вы можете либо отсоединить кабель микрофона и снять рамку, либо оставить кабель подключённым и опереть рамку на рабочую поверхность или корпус Mac.

Чтобы полностью отсоединить рамку: отключите разъём кабеля микрофона, при необходимости удалив ленту.

Чтобы оставить её подключённой, оставьте кабель микрофона подключённым к логической плате и поместите рамку над корпусом так, чтобы кабель микрофона служил петлёй-Шарниром.

Если вы оставляете микрофон подключённым к корпусу, следите, чтобы не повредить микрофон или логическую плату при случайных ударах по свободной рамке.

При сборке рамки:

убедитесь, что кабель и разъём микрофона уложены в свободное пространство рядом с платой камеры.

Аккуратно направьте разъём и кабели микрофона через прорезь длиной примерно 1 дюйм справа от камеры iSight. После правильной установки рамки аккуратно протолкните разъём и кабель микрофона в рамку через эту прорезь.

Аккуратно поднимите разъём датчика температуры ЖК и выньте его прямо вверх из гнезда на логической плате.

При необходимости выведите кабель датчика температуры ЖК из-за логической платы.

При снятии ЖК-панели проверьте укладку кабеля датчика температуры ЖК. При повторной установке дисплея убедитесь, что этот кабель не перекрывает один из нижних винтов передней рамки.

Снимите два винта T6 Torx длиной 5,3 мм, фиксирующих кабель шлейфа дисплея к логической плате.

Используйте прикреплённую чёрную язычок, чтобы оттянуть разъём кабеля шлейфа дисплея от логической платы.

Снимите восемь винтов T8 Torx длиной 12 мм, фиксирующих панель дисплея к задней крышке.

В зависимости от состояния отвёртки, бит T9 Torx может лучше подходить.

Поднимите панель дисплея за её левый край и поверните её в направлении правого края iMac.

Держа панель дисплея поднятой, отключите четыре инверторных кабеля.

При установке разместите четыре разъёма инверторных кабелей в отверстиях между компонентами, прикреплёнными к задней панели, чтобы панель дисплея легла заподлицо.

При сборке порядок инверторных кабелей взаимозаменяем в пределах каждого разъёма.

Если вы заменяете жёсткий диск и у вас есть помощник, можно дотянуться внутрь и вынуть диск, не отсоединяя ничего, кроме разъёма датчика температуры ЖК и разъёма дисплея, как в предыдущем шаге, оставив ЖК в приподнятом положении.

Отсоедините разъём кабеля левого динамика от аудиоплаты, потянув его прямо от гнезда.

Тяните разъём параллельно поверхности логической платы.

Выведите кабель левого динамика из канала вентилятора CPU. Продолжите полное выведение кабеля по нижним сторонам платы ИК-датчика и радиатора.

Отключите кабель датчика окружающей температуры, потянув его разъём прямо вверх с логической платы.

При необходимости освободите кабель датчика температуры окружающей среды из-под кабелей кнопки питания.

Удалите один 28 мм винт Torx T10, фиксирующий левый динамик к задней крышке.

Поднимите левый динамик вверх и выньте его из задней крышки. Не пытайтесь выдвинуть динамик, так как под верхней частью корпуса динамика находится пластиковый крепёжный штифт, удерживающий его на месте.

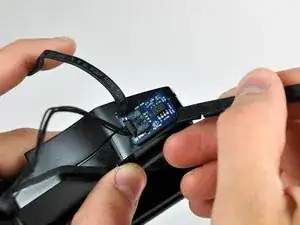

Используйте плоский конец лопатки, чтобы отщёлкнуть датчик температуры окружающей среды с клеевого крепления на левом динамике.
