Замена подсветки ЖК-дисплея (CCFL) iMac Intel 20" EMC 2133 и 2210

Ослабьте один винт Phillips в центре крышки доступа.

Этот винт зафиксирован в крышке доступа.

Снимите крышку доступа с iMac.

Стеклянная панель прикреплена к передней рамке четырнадцатью магнитами по периметру.

Прикрепите два присоски к противоположным углам стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Легко прижимая присоску к стеклу, поднимите подвижную ручку до положения, параллельного другой ручке.

Если присоски не липнут, попробуйте очистить стеклянную панель и присоску мягким растворителем, например Windex.

Осторожно потяните стеклянную панель прямо вверх, чтобы снять её с iMac.

Стеклянная панель имеет несколько установочных штифтов по периметру. Чтобы не срезать эти штифты со стекла, при снятии тяните только строго вверх.

Тщательно очистите ЖК-панель и внутреннюю поверхность стеклянной панели перед повторной установкой, так как отпечатки пальцев или пыль, попавшие внутрь, будут заметны при включённом дисплее. Положить стекло лицевой стороной вниз на свежий лист алюминиевой фольги — хороший способ сохранить его в чистоте.

Снимите следующие 12 винтов, крепящих переднюю рамку к заднему корпусу:

Восемь винтов T8 Torx длиной 13 мм.

Четыре винта T8 Torx длиной 25 мм.

Разместите руки в верхних углах рамки (по бокам) и поднимите рамку на 2–3 см от корпуса, двигаясь от верха. После этого можно также отстегнуть низ рамки (модули памяти мешают нижней части рамки отстегнуться первыми). При сборке начните с нижней части рамки.

В верхней части рамки расположен микрофон, подключённый к плате логики. Аккуратно поднимайте рамку, чтобы не повредить проводку или разъём микрофона при случайном натяжении кабеля.

На данном этапе вы можете либо отсоединить кабель микрофона и снять рамку, либо оставить кабель подключённым и опереть рамку на рабочую поверхность или корпус Mac.

Чтобы полностью отсоединить рамку: отключите разъём кабеля микрофона, при необходимости сняв ленту.

Чтобы оставить его подключённым, оставьте кабель микрофона подключённым к плате логики и разместите рамку «над» корпусом, используя кабель микрофона как петлю.

Если оставить микрофон подключённым к корпусу, следите, чтобы не повредить микрофон или плату логики при случайных ударах по свободной рамке.

При повторной сборке рамки:

убедитесь, что кабель и разъём микрофона уложены в пустоте рядом с платой камеры.

Аккуратно проведите разъём и кабели микрофона через слот длиной около 2,5 см справа от камеры iSight. После того как рамка будет правильно установлена, аккуратно поместите разъём и кабель микрофона в рамку через этот слот.

Вытащите разъём датчика температуры ЖК-дисплея строго вверх из его гнезда на плате логики.

При необходимости выведите кабель датчика температуры ЖК-дисплея из-за платы логики.

При удалении ЖК-панели проверьте путь прокладки кабеля датчика температуры дисплея. При повторной установке дисплея убедитесь, что этот кабель не блокирует один из нижних винтов для передней рамки.

Снимите два винта T6 Torx длиной 5,3 мм, крепящие кабель данных дисплея к плате логики.

Используйте прилагаемую чёрную ленточку, чтобы вытянуть разъём кабеля данных дисплея от платы логики.

Снимите восемь винтов T8 Torx длиной 12 мм, крепящих панель дисплея к заднему корпусу.

В зависимости от возраста вашего отвертки, бит T9 Torx может подойти лучше.

Поднимите панель дисплея за левый край и поверните её в сторону правого края iMac.

При приподнятой панели дисплея отсоедините четыре кабеля инвертора.

При повторной установке разместите четыре разъёма кабелей инвертора в пустотах между компонентами, прикреплёнными к задней панели, чтобы панель дисплея прилегала заподлицо.

При сборке порядок кабелей инвертора можно менять местами внутри каждого гнезда.

Если вы заменяете жёсткий диск и у вас есть помощник, можно добраться и снять диск, ничего не отключая, кроме кабеля датчика температуры ЖК и разъёма дисплея на предыдущем шаге, когда ЖК-панель поставлена в приподнятое положение.

Остальную часть процедуры следует выполнять в максимально чистой рабочей среде, чтобы избежать попадания пыли ЗА ЖК-дисплей (я узнал это на СОБСТВЕННОМ опыте!).

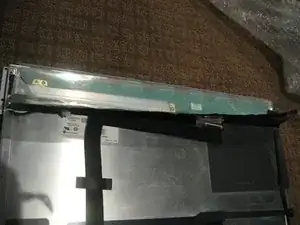

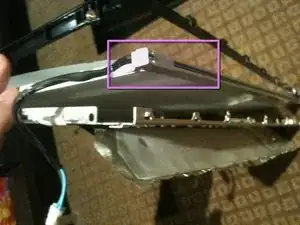

После снятия панели ЖК необходимо отогнуть чёрную фольгу от верхнего края ЖК, чтобы открыть прозрачный пластиковый защитный слой платы.

Теперь аккуратно снимите прозрачный пластиковый защитный слой платы с верхнего края. Убедитесь, что не повредили гибкие кабели, подключённые к плате, которую вы оголяете.

Всего по верхнему краю проходит 8 гибких кабелей.

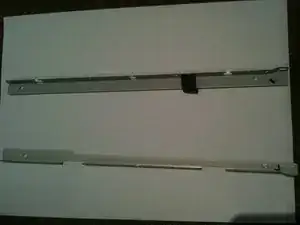

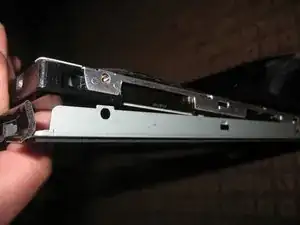

Отметьте боковые кронштейны по обеим сторонам ЖК-панели маркером или аналогичным инструментом перед удалением винтов — они различаются.

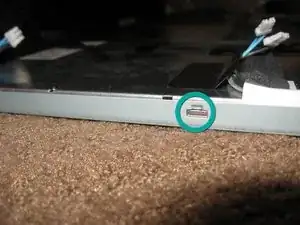

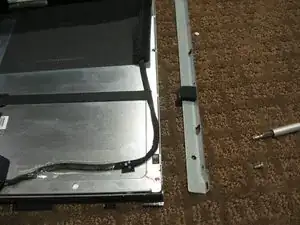

Используйте отвертку Torx T10, чтобы снять по 2 винта с каждого бокового кронштейна (всего 4 винта).

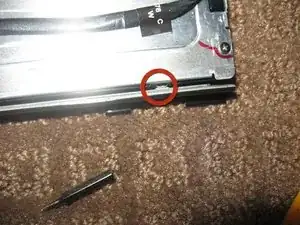

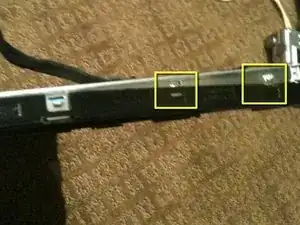

Установите ЖК-панель на ВЕРХНЮЮ кромку и найдите фиксирующие защёлки вдоль НИЖНЕЙ кромки. Их 5 по длине нижней кромки.

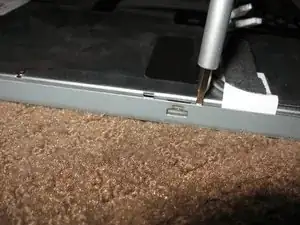

Используйте плоскую отвёртку или металлическую лопатку, чтобы аккуратно отщёлкнуть рамку с защёлок.

Найдите защёлки по обеим сторонам ЖК-панели. По 2 на каждой стороне.

Используйте плоскую отвёртку или металлическую лопатку, чтобы аккуратно отщёлкнуть рамку со боковых защёлок.

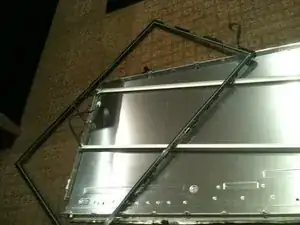

Теперь аккуратно отделите металлическую рамку от корпуса ЖК-панели.

Положите ЖК-панель лицевой стороной ВВЕРХ и снимите металлическую рамку.

Будьте осторожны при снятии рамки с ВЕРХНЕЙ кромки, так как вы обнажаете 8 гибких шлейфов, упомянутых в шаге 1.

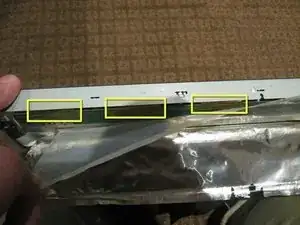

Обратите внимание на 3 гибкие вкладки на левой кромке.

Не повредите вкладки или гибкие шлейфы — это драйверы строк и столбцов. Повреждение приведёт к дефектам, таким как вертикальные/горизонтальные линии или белый экран.

ВНИМАНИЕ — После снятия рамки ЖК-панель ШАТАЕТСЯ в чёрном пластиковом каркасе — она удерживается только маленьким уплотнителем снизу.

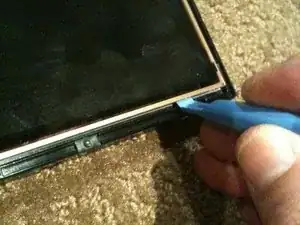

Используя пластиковую лопатку или инструмент для поддёма, ОЧЕНЬ АККУРАТНО попрацйте по краям ЖК, чтобы ослабить его от уплотнителя внизу — проявляйте МАКСИМАЛЬНУЮ ОСТОРОЖНОСТЬ, чтобы не треснуть и не отколоть панель, она всего в пару миллиметров толщиной.

Когда ЖК ослабнет, удерживайте его в чёрном пластиковом каркасе и ОСТОРОЖНО переверните всю сборку так, чтобы ЖК легла плоско на рабочую поверхность.

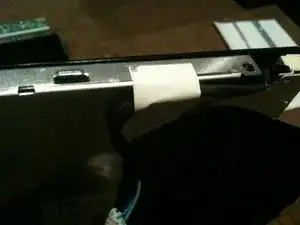

Снимите ленту, фиксирующую LVDS-кабель.

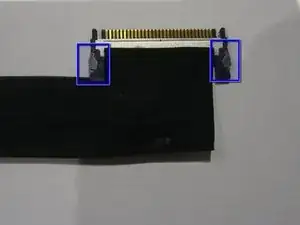

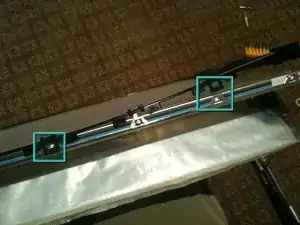

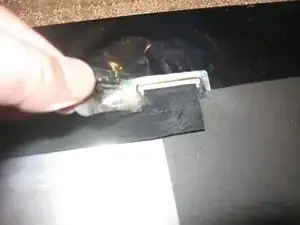

Нажмите ВНУТРЬ на 2 серебристые пружинные защёлки по обеим сторонам, чтобы освободить кабель, и аккуратно извлеките его из разъёма.

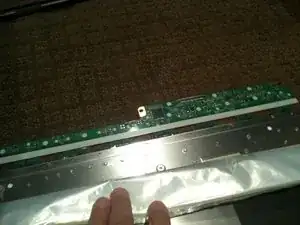

Отделите чёрную фольгу с обратной стороны и прозрачную пластиковую защиту платы, чтобы полностью оголить плату, расположенную вдоль верхней части сборки ЖК.

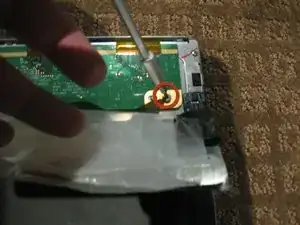

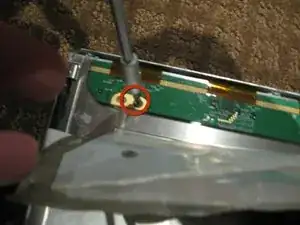

Снимите по 2 винта с крестообразным шлицем (Philips) с каждого конца платы.

У платы на самом деле есть третье отверстие под винт в центре. Возможно, в моей сборке отсутствует винт.

Осторожно переверните плату на 180° так, чтобы она отставала от алюминиевой задней панели.

БУДЬТЕ ОСТОРОЖНЫ, чтобы не повредить 8 гибких шлейфов.

Плата может быть приклеена к алюминию в районе разъёма LVDS. В таком случае используйте пластиковую лопатку или шпатулку, чтобы ОЧЕНЬ АККУРАТНО поднять плату.

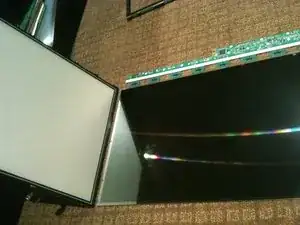

Теперь снимите заднюю панель с ЖК, отделив ЖК от подсветки.

Разборка узла подсветки немного капризна, так как есть множество деталей, которые стремятся разъединиться одновременно.

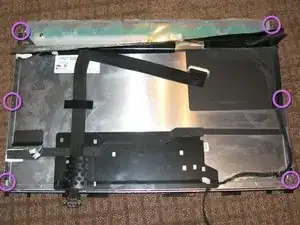

Снимите 6 винтов с крестообразным шлицем с задней части узла подсветки.

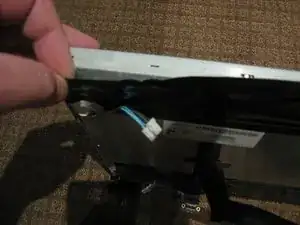

Снимите белую ленту с кабеля CCFL.

Отстегните кабель CCFL от чёрной пластиковой рамки.

Всего 2 кабеля CCFL, и процесс для каждого в основном одинаков.

Отделите чёрную пластиковую рамку от алюминиевой задней пластины, чтобы получить доступ к сборкам трубок CCFL.

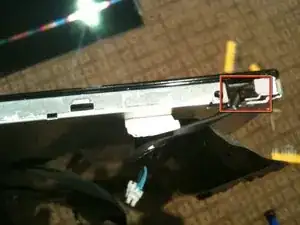

Начните с отщёлкивания защёлок вдоль верхней кромки узла. Вверху 4 защёлки.

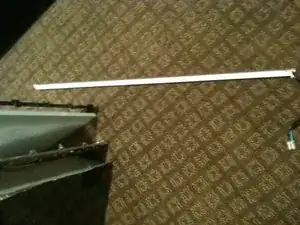

Верхняя трубка CCFL видна и может быть ОСТОРОЖНО удалена.

Нижнюю часть чёрной рамки теперь можно отщёлкнуть и полностью снять рамку.

Внизу узла 4 защёлки.

После снятия чёрной рамки остальное в основном разбирается, нижнюю трубку CCFL можно извлечь аналогично верхней.

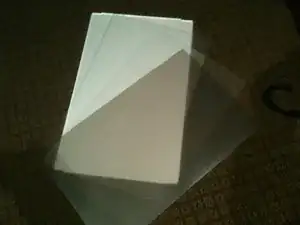

Центр узла подсветки состоит из 4 основных частей: лист плексигласа с белым пластиковым покрытием, 2 матовых непрозрачных пластиковых листа и 1 перламутрово-матовый пластиковый лист.

Пластиковые листы являются поляризаторами и должны быть чистыми, без пыли и царапин.

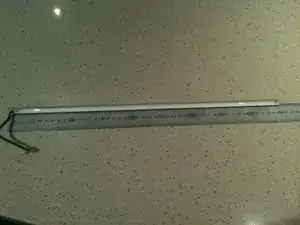

Сборки трубок CCFL состоят из U-образного отражателя с двумя отдельными трубками внутри. Вся сборка имеет длину 457 мм и ширину 7,6 мм. На сборке нет номеров деталей, однако на конце, где присоединены провода, есть буква S, а на другом конце — цифра 18.

Две трубки CCFL удерживаются вместе резинкой в форме восьмёрки посередине отражателя, поэтому обе трубки необходимо извлекать одновременно.

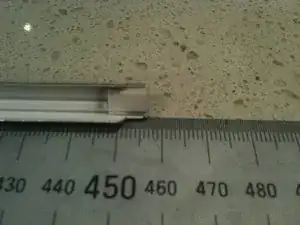

Отдельные трубки имеют длину 448 мм (без учёта клемм — стандартный способ измерения: от конца стекла до конца стекла) и диаметр 2,4 мм.

Трубки CCFL припаяны к проводам, поэтому это не простая замена через разъём.

Трубки CCFL ЧРЕЗВЫЧАЙНО хрупки, поэтому будьте предельно осторожны при их установке, чтобы не сломать.

Отражатели CCFL плотно надеваются на кромки листа органического стекла и другие слои пластика. Терпение и пластиковая лопатка или монтировочный инструмент помогут справиться с этим.

Ближайшие по размерам к моим измерениям CCFL — либо 446 мм x 2,4 мм, либо 450 мм x 2,4 мм, поэтому я бы рекомендовал использовать 446 мм.

Смотрите руководство Удаление CCFL из сборки ЖК-экрана iMac 20 дюймов для подробностей
