Замена платы звука iMac Intel 20" EMC 2133 и 2210

Ослабьте единственный винт с крестообразным шлицем в центре сервисной крышки.

Этот винт закреплён в сервисной крышке.

Снимите сервисную крышку с iMac.

Стеклянная панель фиксируется на передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы прикрепить присоски, которые мы продаём, сначала установите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Лёгким нажатием прижмите присоску к стеклу и поднимите подвижную ручку до параллельного положения с другой ручкой.

Если присоски отказываются приклеиваться, попробуйте очистить и стеклянную панель, и присоски мягким очистителем, например Windex.

Осторожно потяните стеклянную панель прямо вверх, чтобы снять её с iMac.

Стеклянная панель имеет несколько установочных штифтов по периметру. Чтобы не сломать эти штифты, при снятии тяните только строго вверх.

Тщательно очистите ЖК-дисплей и внутреннюю поверхность стеклянной панели перед повторной установкой, так как любые отпечатки пальцев или пыль, оказавшиеся внутри, будут заметны при включённом экране. Положить стекло внутренней стороной вниз на свежий лист алюминиевой фольги — хороший способ сохранить чистоту.

Снимите следующие 12 винтов, крепящих переднюю рамку к задней крышке:

Восемь винтов T8 Torx длиной 13 мм.

Четыре винта T8 Torx длиной 25 мм.

Разместите руки у верхних углов рамки (сбоку) и приподнимите рамку на 2–3 см от корпуса, работая сверху. После этого можно также отсоединить нижнюю часть рамки (модули памяти будут мешать сначала оторвать нижнюю часть рамки). При сборке начинайте с нижней части рамки.

В верхней части рамки расположен микрофон, подключённый к плате логики. Осторожно приподнимайте рамку, чтобы не повредить проводку или разъём микрофона при случайном натяжении кабеля.

На этом этапе вы можете либо отключить кабель микрофона и снять рамку, либо оставить кабель подключённым и положить рамку на рабочую поверхность или на шасси Mac.

Чтобы полностью отсоединить рамку: отключите разъём кабеля микрофона, при необходимости сняв ленту.

Чтобы оставить её подключённой, оставьте кабель микрофона подключённым к плате логики и разместите рамку «над» шасси, используя кабель микрофона как шарнир.

Если вы оставите микрофон подключённым к шасси, следите, чтобы не повредить микрофон или плату логики при случайных ударах по болтающейся рамке.

При повторной сборке рамки:

убедитесь, что кабель и разъём микрофона уложены в пустоте рядом с платой камеры.

Осторожно проведите разъём и кабели микрофона через прорезь длиной примерно 1 дюйм справа от камеры iSight. После правильной установки рамки аккуратно введите разъём и кабель микрофона в рамку через эту прорезь.

Вытащите разъём датчика температуры ЖК прямо вверх из его гнезда на плате логики.

При необходимости проведите кабель датчика температуры ЖК из-за платы логики.

При снятии ЖК проверьте прокладку кабеля датчика температуры. При повторной установке дисплея убедитесь, что этот кабель не перекрывает один из нижних винтов передней рамки.

Снимите два винта T6 Torx длиной 5,3 мм, крепящие кабель данных дисплея к плате логики.

Используйте прикреплённую чёрную ленточку, чтобы потянуть разъём кабеля данных дисплея от платы логики.

Снимите восемь винтов T8 Torx длиной 12 мм, крепящих панель дисплея к задней крышке.

В зависимости от возраста вашего отвертки, бит T9 Torx может подходить лучше.

Поднимите панель дисплея за левый край и поверните её к правому краю iMac.

Держа панель дисплея приподнятой, отключите четыре кабеля инвертора.

При повторной установке разместите четыре разъёма кабелей инвертора в пустотах между компонентами, прикреплёнными к задней панели, чтобы панель дисплея прилегала заподлицо.

При сборке порядок кабелей инвертора внутри каждого разъёма взаимозаменяем.

Если вы заменяете жёсткий диск и у вас есть помощник, можно добраться и вынуть диск, не отключая ничего, кроме кабеля температуры ЖК и разъёма дисплея, как описано на предыдущем шаге, при поднятом дисплее.

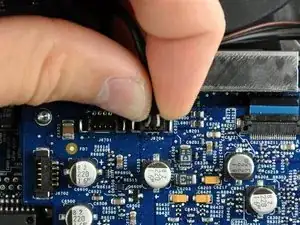

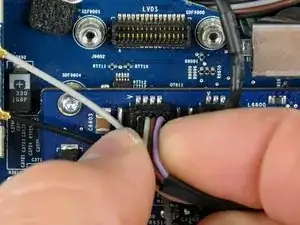

Отключите разъём кабеля правой колонки от платы звука, потянув его прямо вверх из гнезда.

Снимите один винт T10 Torx длиной 12 мм, крепящий правую колонку к задней крышке.

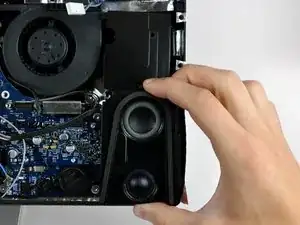

Осторожно выньте правую колонку из задней крышки.

Отключите разъём кабеля левой колонки от платы звука, потянув его прямо от гнезда.

Тяните разъём параллельно плоскости платы звука.

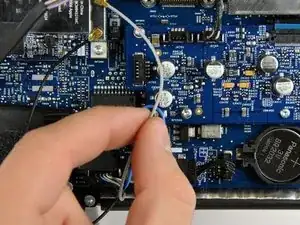

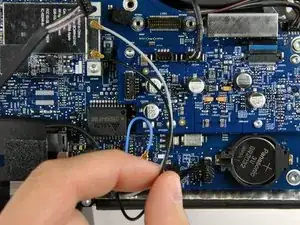

Отведите антенные кабели в сторону от аудиоплаты.

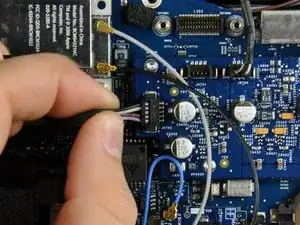

Отсоедините разъём кабеля микрофона от аудиоплаты, потянув его прямо вверх из гнезда.

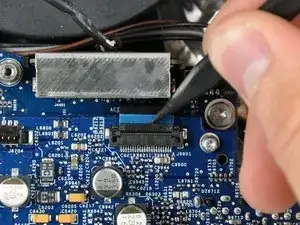

С помощью наконечника лопатки отогните фиксирующую планку шлейфа от аудиоплаты к логической плате (в направлении нижней части iMac).

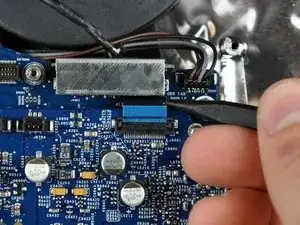

Выньте шлейф от аудиоплаты к логической плате, потянув его прямо из гнезда.

Возможно, фольгированная лента соединяет аудиопорты с нижним корпусом. См. этот шаг для инструкций по удалению.

Удалите четыре винта Torx T6 длиной 5,4 мм, крепящие аудиоплату к логической плате.

После снятия этих четырёх винтов аудиоплата будет полностью отсоединена и может упасть.

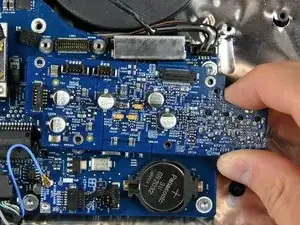

Осторожно поднимите аудиоплату и извлеките её из iMac.
