Замена AirPort Extreme в iMac Intel 20" EMC 2133 и 2210

Ослабьте один винт с крестовым шлицем в центре сервисной крышки.

Этот винт зафиксирован в сервисной крышке.

Снимите сервисную крышку с iMac.

Стеклянная панель крепится к передней рамке четырнадцатью магнитами по периметру.

Прикрепите два присоски к противоположным углам стеклянной панели.

Для установки присосок, которые мы продаем, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стеклянной панели. Легко прижимая присоску к стеклу, поднимите подвижную ручку до положения параллельно другой ручке.

Если присоски отказываются держаться, попробуйте очистить как стеклянную панель, так и присоску мягким растворителем, например Windex.

Осторожно потяните стеклянную панель строго вверх, чтобы снять её с iMac.

Стеклянная панель имеет несколько ориентирующих штифтов по периметру. Чтобы не оторвать эти штифты, при снятии тяните только строго вверх.

Тщательно очистите ЖК-экран и внутреннюю поверхность стеклянной панели перед повторной установкой, так как любые отпечатки пальцев или пыль, оказавшиеся внутри, будут заметны при включённом дисплее. Размещение стекла лицевой стороной вниз на чистой поверхности из алюминиевой фольги — хороший способ сохранить его в чистоте.

Снимите следующие 12 винтов, крепящих переднюю рамку к задней части корпуса:

Восемь 13 мм винтов Torx T8.

Четыре 25 мм винта Torx T8.

Разместите руки в верхних углах рамки (по бокам) и приподнимите рамку на 2–3 см от корпуса, работая сверху. После этого можно также освободить низ рамки (модули памяти препятствуют первому отсоединению низа рамки). При сборке начинайте с низа рамки.

В верхней части рамки расположен микрофон, подключённый к плате логики. Осторожно приподнимайте рамку, чтобы не повредить проводку или разъём микрофона при случайном натяжении кабеля.

На этом этапе вы можете либо отсоединить кабель микрофона и снять рамку, либо оставить кабель подключённым и опереть рамку на рабочую поверхность или шасси Mac.

Для полного отсоединения рамки: отключите разъём кабеля микрофона, при необходимости удалив липкую ленту.

Чтобы оставить его подключённым, оставьте кабель микрофона подключённым к плате логики и разместите рамку «над» шасси, используя кабель микрофона как петлю.

Если вы оставляете микрофон подключённым к шасси, следите, чтобы не повредить микрофон или плату логики при случайных ударах по свисающей рамке.

При сборке рамки:

убедитесь, что кабель и разъём микрофона уложены в паз рядом с платой камеры.

Аккуратно проведите разъём и кабели микрофона через слот длиной примерно 2,5 см справа от камеры iSight. После правильной установки рамки аккуратно вставьте разъём и кабель микрофона в рамку через этот слот.

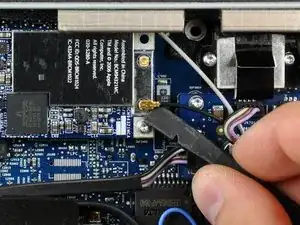

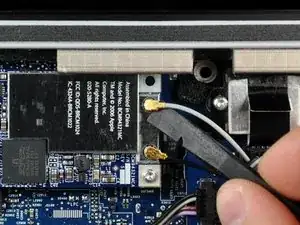

Используйте плоский конец монтажной лопатки, чтобы поддеть оба антенных разъёма и отсоединить их от карты AirPort Extreme.

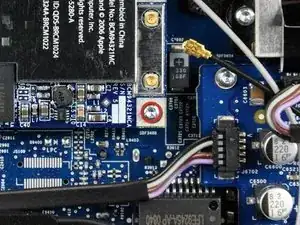

Снимите один 5,4 мм винт Torx T6, крепящий карту AirPort Extreme к плате логики.

Свободный конец карты AirPort должен слегка приподняться.

Свободный конец карты AirPort Extreme должен немного приподняться.

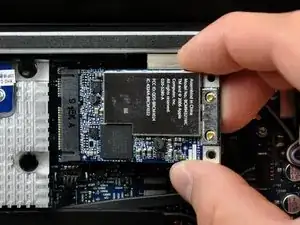

Оттяните карту AirPort Extreme прямо от её разъёма.
