iMac Intel 20" EMC 2133 and 2210 Замена платы Bluetooth

Ослабьте один винт с крестообразным шлицем в центре крышки доступа.

Этот винт закреплён в крышке доступа.

Снимите крышку доступа с вашего iMac.

Стеклянная панель прикреплена к передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Лёгким нажатием прижмите присоску к стеклу, затем поднимите подвижную ручку до параллельного положения с другой ручкой.

Если присоски не прилипают, попробуйте очистить стеклянную панель и присоску мягким растворителем, например Windex.

Осторожно потяните стеклянную панель прямо вверх, чтобы снять её с iMac.

На стеклянной панели по периметру есть несколько定位ных штифтов. Чтобы избежать срезания этих штифтов со стеклянной панели, убедитесь, что при снятии вы тянете только строго вверх.

Тщательно очистите ЖК-дисплей и внутреннюю поверхность стеклянной панели перед установкой, так как отпечатки пальцев или пыль, попавшие внутрь, будут заметны при включённом дисплее. Положить стекло внутренней стороной вниз на свежую поверхность из алюминиевой фольги — хороший способ сохранить его чистым.

Удалите следующие 12 винтов, удерживающих переднюю рамку к заднему корпусу:

Восемь 13 мм T8 Torx.

Четыре 25 мм T8 Torx.

Разместите руки у верхних углов рамки (сбоку) и приподнимите рамку на 2–3 см от корпуса, работая от верхней части. После этого вы также можете отстегнуть нижнюю часть рамки (модули памяти помешают нижней части рамки отделиться первыми). При сборке начинайте с нижней части рамки.

В верхней части рамки расположен микрофон, подключённый к логической плате. Аккуратно приподнимайте рамку, чтобы не повредить проводку или разъём микрофона случайным натяжением кабеля.

На этом этапе вы можете либо отсоединить кабель микрофона и снять рамку, либо оставить кабель микрофона подключённым и опереть рамку на рабочую поверхность или шасси Mac.

Чтобы полностью отсоединить рамку: отключите разъём кабеля микрофона, при необходимости удалив ленту.

Чтобы оставить её подключённой, оставьте кабель микрофона подключённым к логической плате и разместите рамку «над» шасси, чтобы кабель микрофона служил петлёй.

Если вы оставляете микрофон подключённым к шасси, следите, чтобы не повредить микрофон или логическую плату, не ударяясь о свободную рамку.

При сборке рамки:

убедитесь, что кабель и разъём микрофона размещены в пазу рядом с платой камеры.

Аккуратно проведите разъём и кабели микрофона через прорезь длиной примерно 1 дюйм справа от камеры iSight. После правильной установки рамки аккуратно протолкните разъём и кабель микрофона в рамку через эту прорезь.

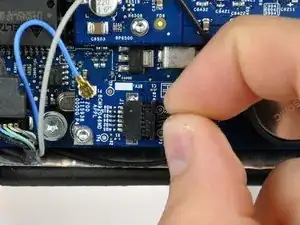

Оттяните кабель Bluetooth прямо от его гнезда.

Тяните разъём параллельно плоскости платы Bluetooth.

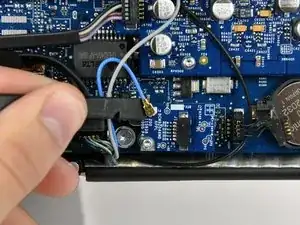

Используйте плоский конец лопатки, чтобы поддеть разъём антенны Bluetooth и отсоединить его от платы Bluetooth.

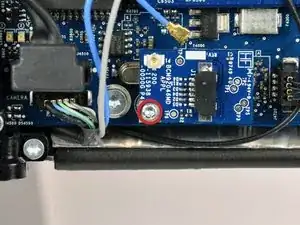

Удалите один винт 5.4 мм T6 Torx, фиксирующий плату Bluetooth к логической плате.

После удаления этого винта плата Bluetooth полностью освобождена от логической платы и может упасть.

Поднимите плату Bluetooth из вашего iMac.
