Замена датчика/кабеля температуры ЖК-дисплея iMac Intel 20" EMC 2133 и 2210

Ослабьте один винт с крестообразным шлицем в центре крышки доступа.

Этот винт закреплён в крышке доступа.

Снимите крышку доступа с iMac.

Стеклянная панель фиксируется на передней рамке четырнадцатью магнитами по периметру.

Прикрепите два присоски к противоположным углам стеклянной панели.

Чтобы установить наши присоски, сначала поместите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Легко удерживая присоску у стекла, поднимите подвижную ручку до тех пор, пока она не станет параллельна другой ручке.

Если присоски не прилипают, попробуйте очистить и стеклянную панель, и присоски мягким растворителем, например Windex.

Аккуратно потяните стеклянную панель прямо вверх, отводя её от iMac.

Стеклянная панель имеет несколько направляющих штырей по периметру. Чтобы не сломать эти штыри, при снятии тяните только строго вертикально вверх.

Тщательно очистите ЖК-дисплей и внутреннюю поверхность стеклянной панели перед повторной установкой, так как любые отпечатки пальцев или пыль, оставшиеся внутри, будут сильно видны при включённом дисплее. Положить стекло лицевой стороной вниз на чистую поверхность из алюминиевой фольги — хороший способ сохранить его чистым.

Удалите следующие 12 винтов, крепящих переднюю рамку к задней части корпуса:

Восемь 13 мм винтов T8 Torx.

Четыре 25 мм винта T8 Torx.

Разместите руки у верхних углов рамки (сбоку) и приподнимите рамку на 2–3 см от корпуса, работая сверху. После этого также можно освободить низ рамки (модули памяти помешают рамке оторваться снизу первыми). При сборке начинайте с нижней части рамки.

В верхней части рамки расположен микрофон, подключённый к логической плате. Осторожно приподнимайте рамку, чтобы не повредить проводку или разъём микрофона случайным натяжением кабеля.

На этом этапе вы можете либо отсоединить кабель микрофона и снять рамку, либо оставить кабель подключённым и опереть рамку на рабочую поверхность или шасси Mac.

Чтобы полностью отсоединить рамку: отключите разъём кабеля микрофона, при необходимости удалив ленту.

Чтобы оставить его подключённым, оставьте кабель микрофона подключённым к логической плате и расположите рамку «над» шасси, чтобы кабель микрофона служил петлёй-шарниром.

Если вы оставляете микрофон подключённым к шасси, следите, чтобы вы случайно не повредили микрофон или логическую плату, ударившись о болтающуюся рамку.

При повторной сборке рамки:

обязательно уложите кабель и разъём микрофона в выемку рядом с платой камеры.

Осторожно проведите разъём и кабели микрофона через слот длиной примерно 1 дюйм справа от камеры iSight. После правильной установки рамки аккуратно задвиньте разъём и кабель микрофона в рамку через этот слот.

Вытяните разъём датчика температуры ЖК-прямо вверх из его гнезда на логической плате.

При необходимости освободите кабель датчика температуры ЖК от задней стороны логической платы.

При снятии ЖК-дисплея проверьте прокладку кабеля датчика температуры дисплея. При повторной установке убедитесь, что этот кабель не перекрывает один из нижних винтов передней рамки.

Удалите два 5,3 мм винта T6 Torx, крепящих кабель данных дисплея к логической плате.

Используйте прикреплённую чёрную язычок, чтобы оттянуть разъём кабеля данных дисплея от логической платы.

Удалите восемь 12 мм винтов T8 Torx, крепящих панель дисплея к задней части корпуса.

В зависимости от состояния вашего отвертки, бит T9 Torx может подойти лучше.

Поднимите панель дисплея за левый край и поверните её в сторону правого края iMac.

Приподняв панель дисплея, отключите четыре инверторных кабеля.

При повторной установке расположите четыре разъёма инверторных кабелей в зазорах между компонентами, прикреплёнными к задней панели, чтобы панель дисплея прилегала заподлицо.

При сборке порядок инверторных кабелей взаимозаменяем внутри каждого гнезда.

Если вы заменяете жёсткий диск и у вас есть помощник, можно попытаться достать диск, не отключая ничего, кроме разъёма температуры ЖК и разъёма дисплея на предыдущем шаге, удерживая ЖК-дисплей в приподнятом положении.

Датчик температуры ЖК-дисплея расположен на задней стороне панели дисплея в правом верхнем углу при взгляде сзади. Он находится под чёрной фольгой примерно в 40 мм от верхнего края панели.

Положите панель дисплея лицевой стороной вниз на очищенную поверхность, убедившись, что под панелью нет предметов, которые могут её повредить.

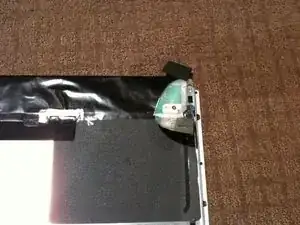

Осторожно сделайте небольшой надрез в фольге в правом верхнем углу и аккуратно отогните под углом, чтобы открыть доступ к датчику. На нём будет закреплён поролоновый слой.

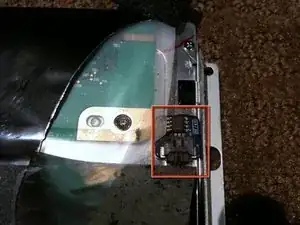

Осторожно снимите поролон с датчика, чтобы обнажить печатную плату.

Датчик закреплён небольшим клеевым слоем, поэтому для его снятия аккуратно подденьте край пластиковым лопаточным инструментом или аналогичным. Не рекомендую использовать металлические инструменты здесь.

Отключите кабель, чтобы снять датчик.

Совет по качеству При установке датчика убедитесь, что разъём полностью вставлен, и не создавайте натяжения на разъёме или кабеле, так как это может привести к их разъединению после сборки устройства.

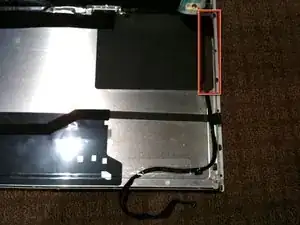

Обратите внимание на прокладку кабеля. Он проходит по правой стороне панели дисплея и под краем чёрной пластиковой защиты блока питания, приклеенной к панели дисплея.

Если требуется заменить кабель, аккуратно приподнимите правый край чёрной защиты блока питания и осторожно оторвите кабель от клеевой основы на защите.
