Замена вентилятора ЦП в iMac Intel 20" EMC 2133 и 2210

Ослабьте один винт Phillips в центре крышки доступа.

Этот винт закреплён в крышке доступа.

Снимите крышку доступа с iMac.

Стеклянная панель фиксируется к передней рамке четырнадцатью магнитами по периметру.

Прикрепите две присоски к противоположным углам стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стеклянной панели. Лёгким прижатием присоски к стеклу поднимите подвижную ручку, пока она не станет параллельна другой ручке.

Если присоски не прилипают, попробуйте очистить и стеклянную панель, и присоску мягким растворителем, например Windex.

Аккуратно потяните стеклянную панель прямо вверх от iMac.

Стеклянная панель имеет несколько установочных штифтов по периметру. Чтобы избежать срезания этих штифтов со стеклянной панели, при снятии тяните только строго вверх.

Тщательно очистите ЖК-дисплей и внутреннюю поверхность стеклянной панели перед повторной установкой, так как любые отпечатки пальцев или пыль, попавшие внутрь, будут заметны при включённом дисплее. Размещение стекла лицевой стороной вниз на свежем листе алюминиевой фольги — хороший способ сохранить его чистым.

Снимите следующие 12 винтов, крепящих переднюю рамку к заднему корпусу:

Восемь 13 мм Torx T8.

Четыре 25 мм Torx T8.

Разместите руки в верхних углах рамки (по бокам) и приподнимите рамку на 2–3 см от корпуса, работая от верхней части. После этого вы также сможете отсоединить нижнюю часть рамки (модули памяти будут мешать отделению нижней части рамки в первую очередь). При сборке начинайте с нижней части рамки.

В верхней части рамки расположен микрофон, подключённый к плате. Поднимайте рамку осторожно, чтобы не повредить проводку или разъём микрофона случайным натяжением кабеля.

На этом этапе вы можете либо отключить кабель микрофона и снять рамку, либо оставить кабель подключённым и положить рамку на рабочую поверхность или корпус Mac.

Чтобы полностью отсоединить рамку: отсоедините разъём кабеля микрофона, при необходимости удалив ленту.

Чтобы оставить её подключённой, оставьте кабель микрофона подключённым к плате и разместите рамку над корпусом, используя кабель микрофона как петлю.

Если вы оставляете микрофон подключённым к корпусу, следите, чтобы не повредить микрофон или плату при случайных ударах по свободной рамке.

При сборке рамки:

убедитесь, что кабель и разъём микрофона убраны в пустое пространство рядом с платой камеры.

Аккуратно проведите разъём микрофона и кабели через слот длиной примерно 1 дюйм справа от камеры iSight. После правильной установки рамки осторожно протолкните разъём и кабель микрофона в рамку через этот слот.

Потяните разъём датчика температуры ЖК прямо вверх из его гнезда на логической плате.

При необходимости выведите кабель датчика температуры ЖК из-за логической платы.

При снятии ЖК проверьте прокладку кабеля датчика температуры. При повторной установке дисплея убедитесь, что этот кабель не перекрывает один из нижних винтов передней рамки.

Снимите два винта 5,3 мм Torx T6, крепящих кабель данных дисплея к логической плате.

Используйте прилегающую чёрную вкладку, чтобы оттянуть разъём кабеля данных дисплея от логической платы.

Снимите восемь винтов 12 мм Torx T8, крепящих панель дисплея к заднему корпусу.

В зависимости от состояния вашей отвёртки бит Torx T9 может подойти лучше.

Поднимите панель дисплея за левый край и поверните её в направлении правого края iMac.

Держа панель дисплея приподнятой, отключите четыре кабеля инвертора.

При повторной установке разместите четыре разъёма кабелей инвертора в пустотах между компонентами, прикреплёнными к задней панели, чтобы панель дисплея легла заподлицо.

При сборке порядок подключения кабелей инвертора в пределах одного разъёма взаимозаменяем.

Если вы заменяете жёсткий диск и у вас есть помощник, возможно достать и снять диск, не отключая ничего, кроме кабелей температуры ЖК и дисплея на предыдущем шаге, при условии что ЖК находится в подпёртом положении.

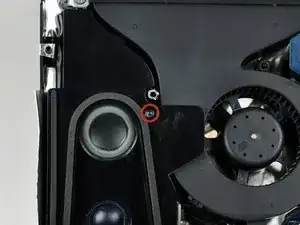

Снимите один винт 28 мм Torx T10, крепящий левый динамик к заднему корпусу.

Левый динамик и датчик окружающей температуры всё ещё подключены к логической плате.

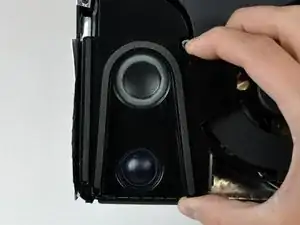

Выньте левый динамик из заднего корпуса.

При необходимости выведите кабели вентилятора ЦП и датчика окружающей температуры из зажима на вентиляторе ЦП.

Пускайте левый динамик свисать из iMac, с оставленными подключёнными кабелями, пока вы снимаете вентилятор ЦП.

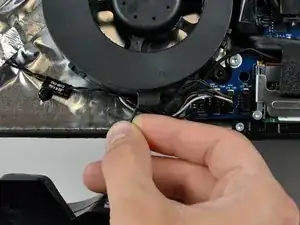

Отключите разъём вентилятора процессора от платы, потянув его прямо вверх от гнезда.

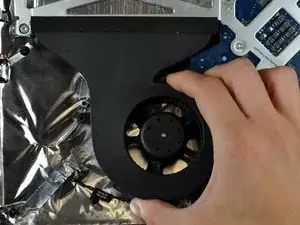

Аккуратно приподнимите вентилятор процессора из задней части корпуса, следя за тем, чтобы не зацепить кабели.

При сборке iMac убедитесь, что полоса поролона у верхней части вентилятора процессора не загибается внутрь. Она должна лежать на поверхности вентилятора. Рекомендуем использовать кредитную карту или другой тонкий инструмент, чтобы удерживать полосу поролона в стороне от вентилятора.
