Замена вентилятора жесткого диска iMac Intel 20" EMC 2133 и 2210

Жёсткий диск вашего iMac нагревается? Замените вентилятор жесткого диска, чтобы охладить накопитель.

Шаг 1

Ослабьте один винт с крестообразной шлицем в центре лючка доступа.

Этот винт закреплён в лючке доступа.

Снимите лючок доступа с iMac.

Шаг 2

Стеклянная панель прикреплена к передней рамке четырнадцатью магнитами по периметру.

Прикрепите два присоски к противоположным углам стеклянной панели.

Чтобы закрепить наши присоски, сначала установите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Лёгким прижимом присоски к стеклу поднимите подвижную ручку до тех пор, пока она не станет параллельна другой ручке.

Если присоски не держатся, попробуйте очистить стеклянную панель и присоску мягким растворителем, например Windex.

Шаг 3

Аккуратно потяните стеклянную панель строго вверх, чтобы снять её с iMac.

Стеклянная панель имеет несколько направляющих штырей по периметру. Чтобы не оторвать эти штыри, при снятии тяните только строго вверх.

Тщательно очистите ЖК-панель и внутреннюю сторону стеклянной панели перед повторной установкой, так как отпечатки пальцев или пыль, оказавшиеся внутри, будут раздражающе видны при включённом дисплее. Положить стекло плоско внутренней стороной вниз на свежий лист алюминиевой фольги — хороший способ сохранить его чистым.

Шаг 4

Снимите следующие 12 винтов, фиксирующих переднюю рамку к задней крышке:

Восемь винтов T8 Torx длиной 13 мм.

Четыре винта T8 Torx длиной 25 мм.

Шаг 5

Положите руки на верхние углы рамки (по бокам) и поднимите рамку на 2–3 см от корпуса, работая сверху. Затем вы также сможете освободить нижнюю часть рамки (модули памяти помешают отдышке нижней части рамки при первой попытке отсоединения). При сборке начните с нижней части рамки.

В верхней части рамки расположен микрофон, подключённый к плате логики. Аккуратно поднимайте рамку, чтобы не повредить проводку или разъём микрофона, случайно не потянув кабель.

В этот момент вы можете либо отключить кабель микрофона и снять рамку, либо оставить кабель подключённым и опереть рамку на рабочую поверхность или корпус Mac.

Чтобы полностью отсоединить рамку: отсоедините разъём кабеля микрофона, при необходимости сняв ленту.

Чтобы оставить его подключённым, оставьте кабель микрофона подключённым к плате логики и поместите рамку «над» корпусом, используя кабель микрофона как петлю.

Если вы оставляете микрофон подключённым к корпусу, убедитесь, что вы не повредите микрофон или плату логики, случайно ударив по болтающейся рамке.

Шаг 6

При повторной сборке рамки:

убедитесь, что кабель и разъём микрофона уложены в вырез рядом с платой камеры.

Аккуратно проведите разъём микрофона и кабели через прорезь длиной примерно 2,5 см справа от камеры iSight. После правильной установки рамки аккуратно протолкните разъём и кабель микрофона в рамку через эту прорезь.

Шаг 7

Оттяните разъём датчика температуры ЖК-панели строго вверх из его разъёма на плате логики.

При необходимости выведите кабель датчика температуры ЖК-панели из-за платы логики.

При снятии ЖК-панели проверьте прокладку кабеля датчика температуры ЖК-панели. При повторной установке дисплея убедитесь, что этот кабель не перекрывает один из нижних винтов передней рамки.

Шаг 8

Снимите два винта T6 Torx длиной 5,3 мм, фиксирующих кабель сигнала дисплея на плате логики.

Шаг 9

Используйте прикреплённую чёрную вкладку, чтобы потянуть разъём кабеля сигнала дисплея от платы логики.

Шаг 10

Снимите восемь винтов T8 Torx длиной 12 мм, фиксирующих панель дисплея к задней крышке.

В зависимости от состояния вашей отвёртки, бит T9 Torx может подойти лучше.

Поднимите панель дисплея за левый край и поверните её в направлении правого края iMac.

Шаг 11

Приподняв панель дисплея, отключите четыре кабеля инвертора.

При повторной установке разместите четыре разъёма кабелей инвертора в пустотах между компонентами, прикреплёнными к задней панели, чтобы панель дисплея плотно сидела.

При сборке порядок подключения кабелей инвертора допускается менять местами в пределах каждого гнезда.

Если вы заменяете жесткий диск и у вас есть помощник, можно добраться до диска и снять его, не отключая больше ничего, кроме разъёмов датчика температуры ЖК-панели и кабеля дисплея в предыдущем шаге, удерживая ЖК-панель в приподнятом положении.

Шаг 12

Отключите разъём кабеля левого динамика от аудиоплаты, потянув его прямо от гнезда.

Тяните разъём параллельно плоскости платы логики.

Шаг 13

Выведите кабель левого динамика из канала в вентиляторе процессора. Продолжите полностью вывести кабель под нижними частями платы ИК-приёмника и радиатора.

Шаг 14

Отключите кабель датчика окружающей температуры, потянув его разъём строго вверх с платы логики.

Шаг 15

При необходимости выведите кабель датчика окружающей температуры из-под кабелей кнопки питания.

Шаг 16

Выверните один винт T10 Torx длиной 28 мм, закрепляющий левый динамик в задней части корпуса.

Поднимите левый динамик вверх и выньте из задней части корпуса. Не пытайтесь вытянуть динамик, сдвигая его — под верхним концом корпуса динамика находится пластиковый установочный штифт, удерживающий его на месте.

Шаг 17

Отключите кнопку питания и вентилятор процессора, приподняв их разъемы прямо вверх с платы логики.

Шаг 18

Отключите SATA-кабель данных от платы логики, аккуратно потянув его прямо от разъема.

SATA-разъем на большинстве iMac имеет склонность залипать в своем разъеме на плате логики. Если вы испытываете трудности с отключением SATA-кабеля, вставьте металлическую лопатку или другой тонкий инструмент в зазор между SATA-разъемом и его гнездом и прокрутите вал лопатки, чтобы безопасно разделить оба элемента.

Шаг 19

Вытащите SATA-кабель данных из его канала на плате логики и отложите его у левого края задней части корпуса.

Шаг 20

Отключите кабель питания постоянного тока (DC-in), одновременно нажав обе фиксирующие лапки и потянув разъем от гнезда на плате логики.

Когда обе фиксирующие лапки пройдут удерживающие язычки, удобно сдвинуть их к левому краю iMac одной рукой, одновременно выдергивая корпус разъема другой рукой.

Шаг 21

Используйте плоский конец лопатки, чтобы приподнять оба разъема антенн AirPort с карты AirPort.

Шаг 22

Отведите обе антенны AirPort к нижнему краю iMac, чтобы они не мешали плате логики.

Шаг 23

Используйте плоский конец лопатки, чтобы приподнять разъем антенны Bluetooth с платы Bluetooth.

Шаг 24

Выньте разъем кабеля камеры, потянув его прямо вверх из гнезда на плате логики.

Шаг 25

Выньте разъем кабеля правого динамика, потянув его прямо вверх из гнезда на звуковой плате.

Шаг 26

Выверните один винт T10 Torx длиной 12 мм, закрепляющий правый динамик в задней части корпуса.

Поднимите правый динамик вверх и выньте из задней части корпуса, чтобы освободить пластиковые установочные штифты под ним.

Шаг 27

Поднимите разъем вентилятора оптического привода прямо вверх из его гнезда на плате логики.

Шаг 28

Используйте плоский конец лопатки, чтобы приподнять защелку кабеля оптического привода с разъема оптического привода.

Снимите защелку кабеля оптического привода с платы логики.

При установке следите, чтобы две выступающие выступы на нижнем крае защелки кабеля оптического привода вошли в два выреза на нижней стороне гнезда оптического привода.

Шаг 29

Оттолкните разъем кабеля оптического привода в сторону верхней части iMac, чтобы отключить его от платы логики.

Шаг 30

Поднимите разъем кабеля микрофона прямо вверх из его гнезда на звуковой плате.

При повторной установке убедитесь, что кабель микрофона проходит между вентилятором оптического привода и опорой платы. Если кабель пройдет с неправильной стороны опоры, он окажется слишком коротким для подключения.

Шаг 31

При необходимости снимите кусок ленты, фиксирующий кабели теплового датчика и вентилятора к шасси.

Шаг 32

Отключите следующие три кабеля от платы логики:

Тепловой датчик жесткого диска.

Тепловой датчик оптического привода.

Вентилятор жесткого диска.

При снятии этих разъемов полезно использовать ногти, чтобы сдвинуть «ушки» по обе стороны разъема в направлении верхней части iMac.

Шаг 33

Снимите следующие 13 винтов, фиксирующих плату логики в задней части корпуса:

Шесть винтов T10 Torx длиной 7,2 мм с крупной резьбой.

Два винта T8 Torx длиной 6,8 мм. При повторной установке эти два винта не затягивайте слишком сильно, так как пластиковые защёлки, которые они прижимают, тонкие и хрупкие и могут треснуть.

Три винта T10 Torx длиной 7 мм с мелкой резьбой.

Два винта T10 Torx длиной 24 мм.

Шаг 34

Поднимите плату логики из задней части корпуса, следя за кабелями, которые могут застрять.

Если передний край платы логики под разъемами оперативной памяти не поднимается, он застрял на трёх пластиковых установочных штифтах в задней части корпуса под этим краем. Используйте лопатку под передним краем разъёмов оперативной памяти, чтобы аккуратно приподнять этот край, пока он не освободится от установочных штифтов.

Шаг 35

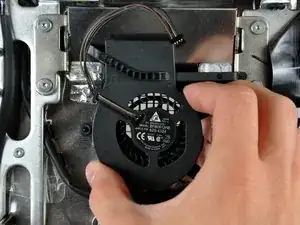

Осторожно снимите вентилятор жесткого диска с пластиковых стоек, выступающих из задней части корпуса.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.
