Замена платы ИК-приёмника iMac Intel 20" EMC 2133 и 2210

Ослабьте один винт Phillips в центре лючка доступа.

Этот винт зафиксирован в лючке доступа.

Снимите лючок доступа с вашего iMac.

Стеклянную панель удерживают на передней рамке четырнадцать магнитов по периметру.

Осторожно потяните стеклянную панель строго вверх от iMac.

На стеклянной панели по периметру находятся несколько定位ных штифтов. Чтобы не сломать эти штифты, извлекайте панель, вытягивая её только строго вверх.

Тщательно очистите ЖК-панель и внутреннюю поверхность стеклянной панели перед установкой назад, так как отпечатки пальцев или пыль внутри будут сильно заметны при включённом дисплее. Положить стекло лицевой стороной вниз на чистый лист алюминиевой фольги — хороший способ сохранить его чистым.

Удалите следующие 12 винтов, закрепляющих переднюю рамку к задней крышке:

Восемь винтов T8 Torx длиной 13 мм.

Четыре винта T8 Torx длиной 25 мм.

Разместите руки в верхних углах рамки (сбоку) и приподнимите рамку на 2–3 см от корпуса, работая сверху. После этого вы также сможете отжать нижнюю часть рамки (модули памяти не позволят нижней части рамки оторваться первой). При сборке начинайте с нижней части рамки.

В верхней части рамки находится микрофон, подключённый к плате логики. Поднимайте рамку аккуратно, чтобы не повредить проводку или разъём микрофона, случайно не вытянув кабель.

На этом этапе вы можете либо отсоединить кабель микрофона и снять рамку, либо оставить кабель микрофона подключённым и положить рамку на рабочую поверхность или шасси Mac.

Чтобы полностью отсоединить рамку: отключите разъём кабеля микрофона, при необходимости удалив ленту.

Чтобы оставить его подключённым, оставьте кабель микрофона подключённым к плате логики и разместите рамку «над» шасси, чтобы кабель микрофона служил петлёй.

Если оставить микрофон подключённым к шасси, убедитесь, что вы случайно не повредите микрофон или плату логики, ударив по болтающейся рамке.

При сборке рамки:

убедитесь, что кабель и разъём микрофона заправлены в полость рядом с платой камеры.

Аккуратно проведите разъём и кабели микрофона через прорезь длиной примерно 1 дюйм справа от камеры iSight. После того как рамка правильно установлена, аккуратно протолкните разъём и кабель микрофона в рамку через эту прорезь.

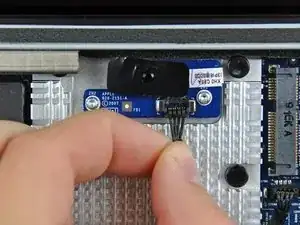

Отключите кабель датчика ИК от платы ИК, потянув разъём к нижнему краю вашего iMac.

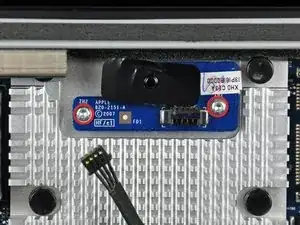

Удалите два винта T6 Torx длиной 5,4 мм, которыми плата ИК прикреплена к плате логики.

Теперь плата ИК полностью отсоединена от платы логики и может упасть.

Поднимите плату ИК и извлеките её из вашего iMac.
