Замена инвертора iMac Intel 20" EMC 2133 и 2210

Используйте это руководство, чтобы заменить инвертор.

Шаг 1

Ослабьте один винт с крестообразным шлицем (Phillips) в центре крышки доступа.

Этот винт закреплён в крышке доступа.

Снимите крышку доступа с iMac.

Шаг 2

Стеклянная панель прикреплена к передней окантовке четырнадцатью магнитами по периметру.

Прикрепите два присоски к противоположным углам стеклянной панели.

Чтобы закрепить продающиеся у нас присоски, сначала разместите присоску так, чтобы подвижная рукоятка была параллельна поверхности стекла. Легко прижимая присоску к стеклу, поднимите подвижную рукоятку до параллельного положения с другой рукояткой.

Если присоски не держатся, попробуйте очистить и стеклянную панель, и присоску мягким растворителем, например Windex.

Шаг 3

Осторожно потяните стеклянную панель строго вверх, чтобы снять её с iMac.

Стеклянная панель имеет несколько установочных штифтов по периметру. Чтобы не сломать эти штифты, при снятии тяните только строго вверх.

Тщательно очистите ЖК-экран и внутреннюю лицевую сторону стеклянной панели перед повторной установкой, потому что любые отпечатки пальцев или пыль внутри будут заметны при включённом дисплее. Размещение стекла внутренней стороной вниз на свежем листе алюминиевой фольги — хороший способ сохранить его чистым.

Шаг 4

Снимите следующие 12 винтов, удерживающих переднюю окантовку к задней части корпуса:

Восемь винтов T8 Torx длиной 13 мм.

Четыре винта T8 Torx длиной 25 мм.

Шаг 5

Разместите руки у верхних углов окантовки (сбоку) и приподнимите окантовку на 2–3 см от корпуса, работая сверху. После этого можно также отсоединить нижнюю часть окантовки (модули памяти будут мешать нижней части окантовки оторваться первой). При сборке начинайте с нижней части окантовки.

В верхней части окантовки расположен микрофон, подключённый к плате логики. Бережно приподнимайте окантовку, чтобы не повредить проводку или разъём микрофона случайным натяжением кабеля.

На этом этапе вы можете либо отсоединить кабель микрофона и снять окантовку, либо оставить кабель микрофона подключённым и опереть окантовку на рабочую поверхность или шасси Mac.

Чтобы полностью отсоединить окантовку: отключите разъём кабеля микрофона, при необходимости сняв ленту.

Чтобы оставить её подключённой, оставьте кабель микрофона подключённым к плате логики и разместите окантовку «над» шасси, чтобы кабель микрофона служил шарниром.

Если вы оставляете микрофон подключённым к шасси, следите, чтобы не повредить микрофон или плату логики при случайных ударах по ослабленной окантовке.

Шаг 6

При сборке окантовки:

обязательно уложите кабель и разъём микрофона в пустоту рядом с платой камеры.

Осторожно проведите разъём и кабели микрофона через отверстие длиной примерно 1 дюйм справа от камеры iSight. После правильной установки окантовки аккуратно задвиньте разъём и кабель микрофона в окантовку через это отверстие.

Шаг 7

Вытяните разъём датчика температуры ЖК-экрана строго вверх из его гнезда на плате логики.

При необходимости проведите кабель датчика температуры ЖК-экрана по задней стороне платы логики.

При снятии ЖК-экрана проверьте прокладку кабеля датчика температуры ЖК. При установке дисплея убедитесь, что этот кабель не перекрывает один из нижних винтов передней окантовки.

Шаг 8

Снимите два винта T6 Torx длиной 5,3 мм, удерживающих кабель данных дисплея на плате логики.

Шаг 9

Используйте прилагаемую чёрную язычок, чтобы оттянуть разъём кабеля данных дисплея от платы логики.

Шаг 10

Снимите восемь винтов T8 Torx длиной 12 мм, фиксирующих панель дисплея к задней части корпуса.

В зависимости от состояния вашего отвёртки, бит T9 Torx может подходить лучше.

Поднимите панель дисплея за левый край и поверните её в направлении правого края iMac.

Шаг 11

С приподнятой панелью дисплея отсоедините четыре кабеля инвертора.

При установке разместите четыре разъёма кабелей инвертора в пустотах между компонентами, прикреплёнными к задней панели, чтобы панель дисплея села заподлицо.

При сборке порядок кабелей инвертора взаимозаменяем внутри каждого гнезда.

Если вы заменяете жесткий диск и у вас есть помощник, можно дотянуться и извлечь диск, не отсоединяя ничего, кроме разъёма датчика температуры ЖК и разъёма дисплея, как в предыдущем шаге, оставив ЖК в приподнятом положении.

Шаг 12

Если необходимо, снимите кусочки ленты, фиксирующие кабели датчиков температуры жёсткого диска/оптического привода в iMac.

Шаг 13

Отсоедините разъём датчика температуры оптического привода от платы логики, потянув разъём вверх, в направлении верхней части iMac.

При снятии этого разъёма удобно использовать подушечки большого пальца, чтобы сдвинуть выступы по обеим сторонам разъёма вверх, в направлении верхней части iMac.

Шаг 14

Снимите два мелкозернистых винта T10 Torx длиной 7 мм, фиксирующих оптический привод к задней части корпуса.

Шаг 15

Поднимите свободный конец оптического привода немного вверх от заднего корпуса.

Снимите два винта T6 Torx длиной 3,5 мм, фиксирующие разъём оптического привода к самому приводу.

Шаг 16

Вставьте плоский конец лопатки между разъёмом оптического привода и корпусом привода.

Поверните лопатку, чтобы разъединить разъём и оптический привод.

Возможно, потребуется работать поочерёдно с разных сторон разъёма, пока он не отключится.

Шаг 17

Поднимите оптический привод из заднего корпуса и оттащите его в сторону от боковой части заднего корпуса, чтобы освободить полосу экранирующей ленты, прикреплённую к его поверхности.

Датчик температуры оптического привода всё ещё прикреплён к нижней стороне привода.

Шаг 18

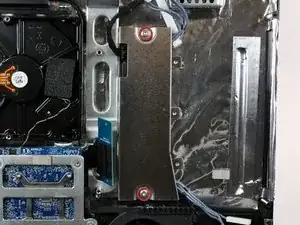

Снимите два винта T10 Torx длиной 13 мм, фиксирующие инвертор к заднему корпусу.

Шаг 19

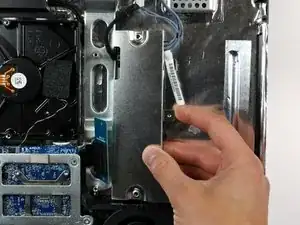

Оттяните инвертор от шасси и слегка поднимите его из заднего корпуса.

Шаг 20

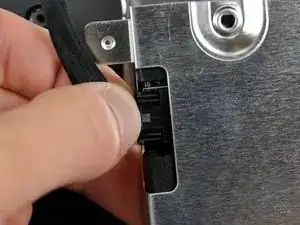

Отключите кабель инвертора, одновременно сжимая фиксатор и оттягивая разъём от его гнезда.

Шаг 21

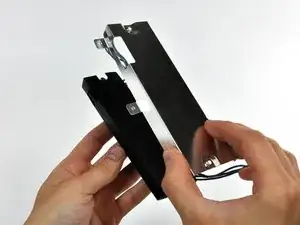

Снимите металлический корпус с инвертора.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
