Замена петель, антенн Bluetooth/Wi‑Fi, веб‑камеры и кабеля дисплея MacBook Air 13"
В петлях MacBook Air размещены веб‑камера, антенны Wi‑Fi/Bluetooth и разъёмы дисплея. В этом руководстве показано, как снять рамку (bezel), заменить петли и заменить эти разъёмы.
Шаг 1

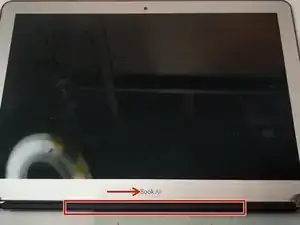

Сдвиньте пластиковую нижнюю накладку вправо и снимите её с дисплея.
Шаг 2

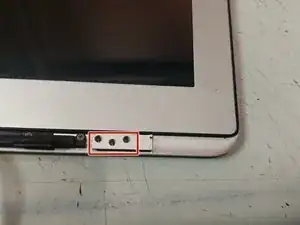

Отверните три винта Torx T8, удерживающие кронштейн.
Узор расположения отверстий под винты отличается в старых моделях MacBook Air.
Шаг 3

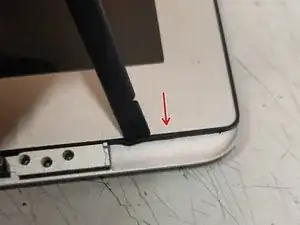

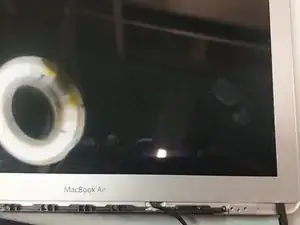

Снимите уплотнитель, который проходит по периметру дисплея. Можно использовать лопатку, чтобы приподнять рамку, и пинцет, чтобы вытянуть уплотнитель.
Будьте осторожны, чтобы не порвать уплотнитель.

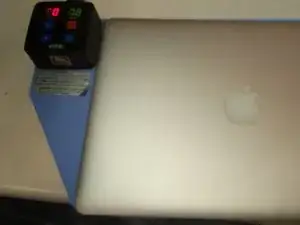

При необходимости нагрейте клей для ослабления адгезии; в экстренных случаях это не всегда обязательно, но помогает при работе с клеем.
Начинайте поддевать с правого угла, как показано на фотографии.
Веб‑камера и антенны находятся под левой стороной рамки.
Шаг 4

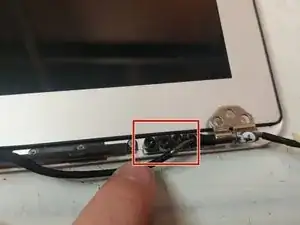

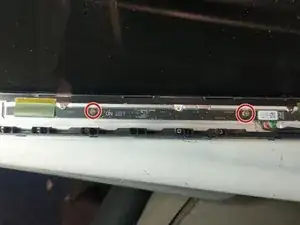

Отверните два винта PH000, крепящие плату ЖК‑экрана.

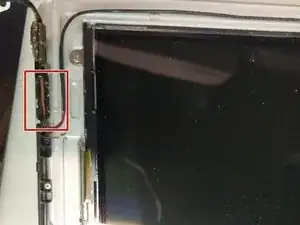

Чтобы заменить разъём дисплея, откройте фиксатор и отсоедините кабель.
Если вы заменяете веб‑камеру или антенны Wi‑Fi, переходите к следующему шагу.
Шаг 5
ВНИМАНИЕ: к центру платы прикреплён ленточный кабель. будьте очень осторожны, чтобы не повредить его.
Шаг 6
Если вы заменяете только веб‑камеру, пропустите этот шаг.
Отверните три винта Torx T8.

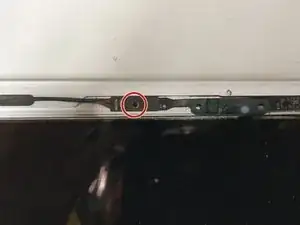

Отверните винт PH000.
Переверните плату и отсоедините её.

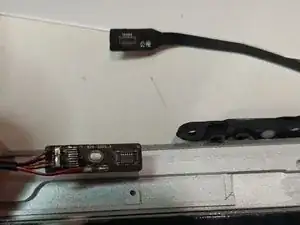

Кабель Wi‑Fi/Bluetooth/веб‑камеры теперь можно снять и заменить.
Шаг 7

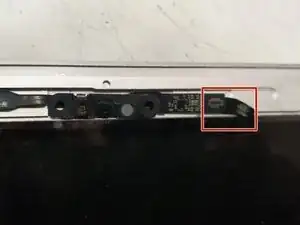

Отсоедините разъём веб‑камеры.
Веб‑камера удерживается рамкой и небольшим количеством клея на задней стороне камеры.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке. Рекомендую очистить детали спиртом и использовать двустороннюю ленту VHB для приклейки рамки.
