Ремонт MacBook Pro A1989, который не включается
Шаг 1
Нажмите кнопку питания. MacBook не включается.

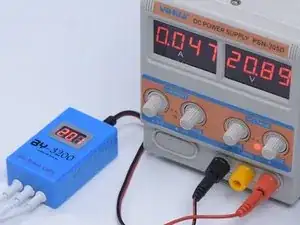

Подключите кабель питания BY-3200, входное напряжение 20 В.
Показание тока на источнике питания постоянного тока остаётся 0,047 А.
Шаг 2
Отключите кабель питания. Далее необходимо разобрать MacBook и провести тестирование.
Модель MacBook — A1989.

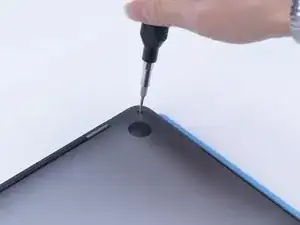

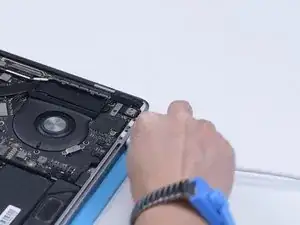

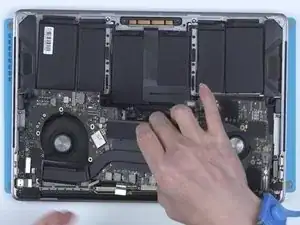

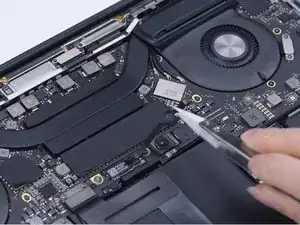

Удалите винты и отключите гибкий кабель разъёма аккумулятора.
Шаг 3

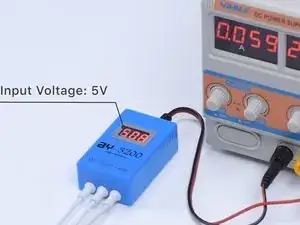

Подключите BY-3200 — входное напряжение 5 В.
Показание тока на источнике питания постоянного тока остаётся 0,059 А.
Питание материнской платы составляет только 5 В, что ненормально.
Нормальное питание должно быть 20 В. Это указывает на неисправность материнской платы.
Шаг 4

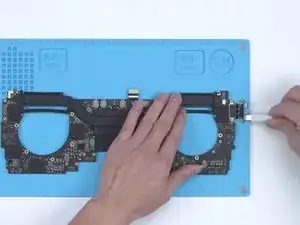

Далее снимаем материнскую плату и устанавливаем гибкий кабель разъёма питания.
Шаг 5
Номер материнской платы — 820-00850-07.

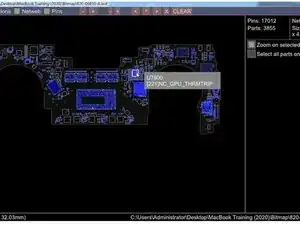

Откройте схему и растровую карту.
U3900 — чип T2. U7800 — силовой микросхема.
Шаг 6

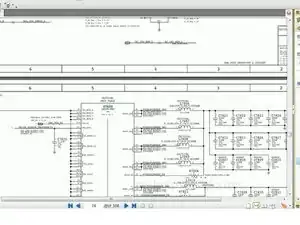

Измерьте резервное напряжение чипа T2, которое подаётся от U7800. Найдите U7800 на схеме.

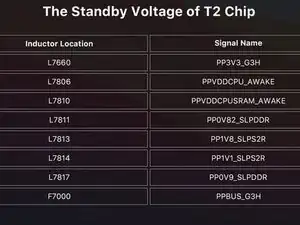

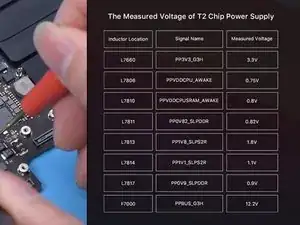

В этой таблице показаны резервные напряжения чипа T2.
Шаг 7
Подключите кабель питания.

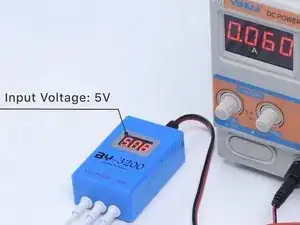

Ток материнской платы останавливается на 0,06 А, входное напряжение составляет только 5 В.
Шаг 8

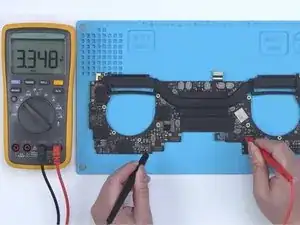

Измерьте питание материнской платы.
Измеренные значения напряжения в норме. Можно заключить, что цепь питания материнской платы исправна.
Далее необходимо определить, вызвана ли неисправность (неувеличение напряжения) повреждением данных чипа T2.
Шаг 9

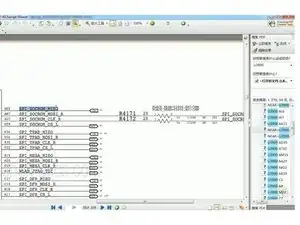

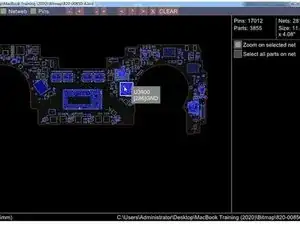

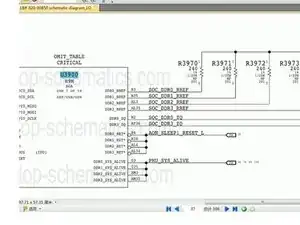

Найдите чип T2 на растровой карте — обозначение U3900. В схеме найдите U3900 и найдите флэш-память ROM для T2.

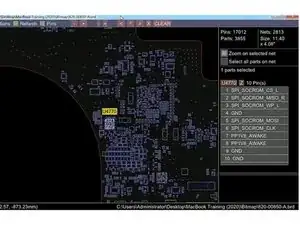

Скопируйте сигнал SPI_SOCROM_MISO. Найдите SoC ROM — обозначение U4770. Найдите U4770 на растровой карте.
Шаг 10

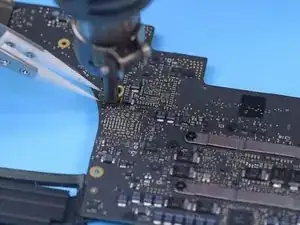

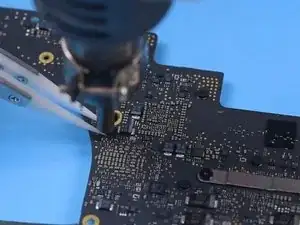

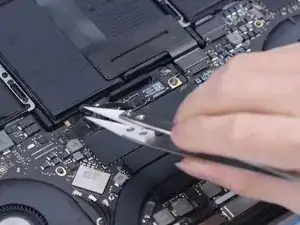

Найдите SoC ROM (U4770) на материнской плате. Снимите микросхему SoC ROM феном при 430 ℃.

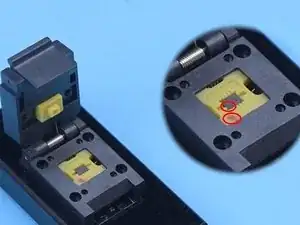

Возьмите BY-T200 и запишите новые данные SoC ROM. Установите микросхему в разъём BY-T200. Вывод 1 микросхемы должен совпадать с красной меткой на устройстве.

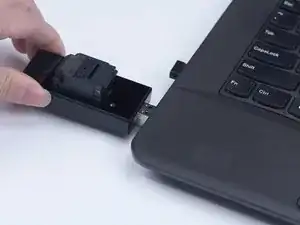

Затем подключите BY-T200 к компьютеру.
Шаг 11

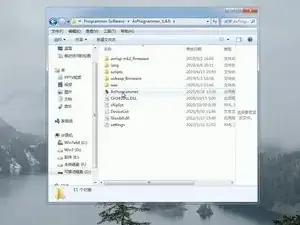

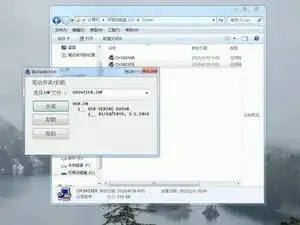

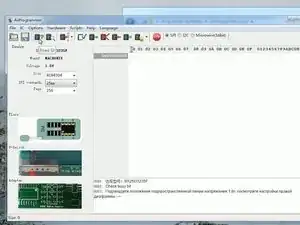

Установите драйвер и откройте AsProgrammer.
Шаг 12

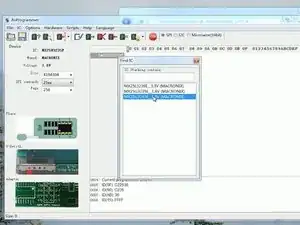

Нажмите Read ID и выберите MX25U3235F_1.8V.
Шаг 13

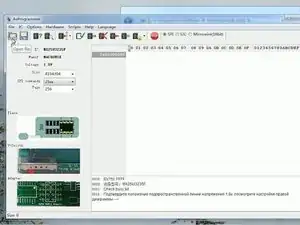

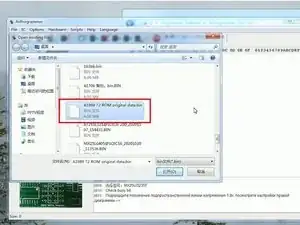

Нажмите Open file и выберите файл A1989 T2 ROM original data.bin.

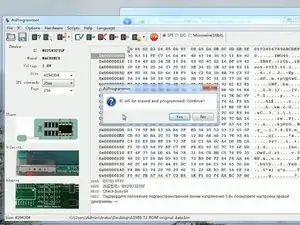

Шаг 14

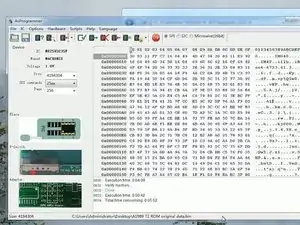

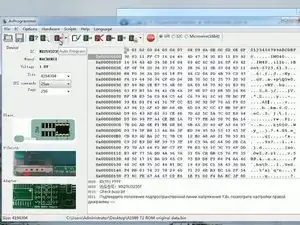

Нажмите Auto Program и подтвердите Yes.
Запись данных завершена.
Шаг 15
Отключите BY-T200. Припаяйте микросхему обратно на материнскую плату.
Подключите кабель питания. BY-3200 показывает увеличение входного напряжения с 5 В до 20 В.
Прыжок тока на источнике питания постоянного тока в норме, что указывает на включение материнской платы.
Шаг 16
Отключите кабель питания и установите материнскую плату на место. Подключите кабель питания.

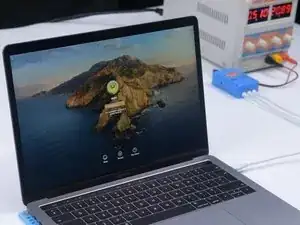

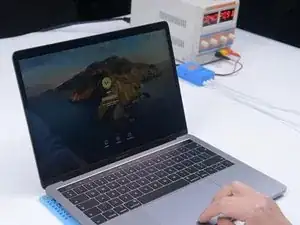

MacBook включается и может загрузиться в систему.
Шаг 17
Наконец, соберите MacBook.

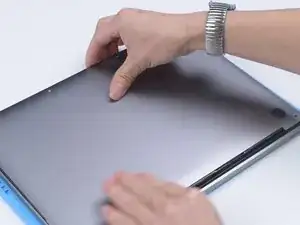

Подключите гибкий кабель аккумулятора и установите заднюю крышку.

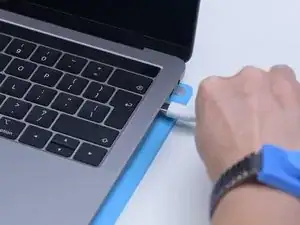

Подключите кабель питания и нажмите кнопку питания. MacBook включается и загружается в систему. Неисправность устранена.
Заключение
Во-первых, для наблюдения изменений напряжения и тока при включении использовался сетевой кабель MacBook BY-3200. После измерений были обнаружены нормальные значения напряжения, связанные с цепью включения на материнской плате. Чтобы определить, вызвана ли неисправность проблемами с данными, был использован помощник данных BY-T200 для чтения и записи данных ROM чипа T2. После перезаписи данных ROM чипа T2 MacBook смог включиться и загрузиться в систему. Ошибка «нет питания» устранена.
