Замена оптического привода PowerBook G4 Aluminium 15" 1,67 ГГц

Поверните отверткой или монетой фиксирующий винт аккумулятора на 90 градусов по часовой стрелке.

Извлеките аккумулятор из компьютера.

Открутите следующие 10 винтов:

Два Phillips 3 мм в отсеке аккумулятора по обе стороны от контактов.

Четыре Phillips 3 мм вокруг отсека памяти.

Четыре Phillips 16 мм вдоль петли.

Снимите крышку отсека памяти.

Открутите два винта Phillips 12 мм на алюминиевой скобе сверху отсека памяти.

Поверните компьютер на 90 градусов по часовой стрелке, чтобы разъём питания был обращён к вам.

Открутите три винта Phillips 3 мм по краю нижней крышки.

При установке этих винтов важно соблюдать правильный порядок. Начните с винта, ближайшего к петле дисплея, затем двигайтесь к передней части компьютера.

Поверните компьютер на 90 градусов по часовой стрелке, чтобы петли оказались перед вами.

Открутите нижний винт Phillips 5 мм с каждой стороны петли (всего два).

Поверните компьютер на 90 градусов по часовой стрелке, чтобы разъёмы оказались перед вами.

Открутите три винта Phillips 3 мм по краю нижней крышки.

При установке этих винтов важно соблюдать правильный порядок. Начните с винта, ближайшего к петле дисплея, затем двигайтесь к передней части компьютера. Будьте осторожны: не устанавливайте винты в два отверстия по обе стороны от разъёма видеовыхода.

Переверните компьютер и откройте крышку дисплея.

Открутите два шестигранных винта 1,5 мм длиной 4,2 мм в верхних углах верхней крышки (всего два).

При необходимости можно использовать отвёртку T6 Torx, но многократное использование может повредить шлицы винтов.

Возьмитесь за задние углы верхней крышки и потяните её вверх.

Пока не отсоединяйте верхнюю крышку полностью: необходимо отключить шлейф клавиатуры и тачпада.

Приподнимите заднюю часть крышки и вставьте пальцы по бокам, постепенно освобождая крышку. После освобождения боковых сторон может потребоваться немного покачать крышку вверх-вниз, чтобы отсоединить переднюю часть.

Поверните верхнюю крышку вверх и в сторону экрана так, чтобы она оперлась о него.

Снимите оранжевую изоленту, фиксирующую шлейф тачпада к системной плате.

Отключите шлейф тачпада от системной платы, потянув вверх за разъём.

Снимите верхнюю крышку с компьютера.

Используйте лопатку, чтобы поддеть и снять батарею ПЗУ с оптического привода.

Отключите кабель батареи ПЗУ от системной платы и извлеките батарею.

При необходимости снимите изоленту.

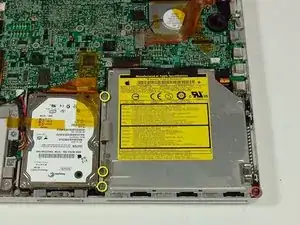

Открутите короткий чёрный винт Phillips из переднего правого угла оптического привода.

Открутите три более длинных серебристых винта Phillips из крепёжной скобы с левой стороны оптического привода.

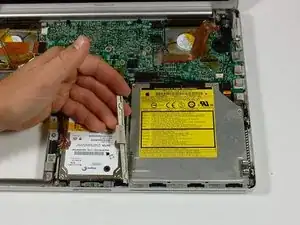

Снимите крепёжную скобу.

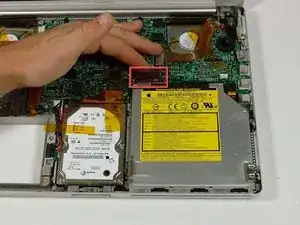

Отключите большой чёрный разъём от системной платы.

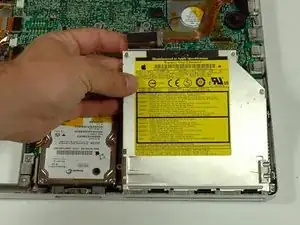

Извлеките оптический привод из компьютера с той стороны, где находится разъём.

Оптический привод удерживается на месте фиксирующим штифтом в нижнем левом углу.

Если в приводе застрял компакт-диск или другой предмет, воспользуйтесь нашей инструкцией по ремонту оптического привода.
