Замена левого шарнира сцепления PowerBook G4 Aluminum 15" 1.67 GHz
Замените сломанный шарнир сцепления, чтобы дисплей открывался плавно.
Шаг 1

Используйте монету, чтобы повернуть фиксатор батареи на 90 градусов по часовой стрелке.
Выньте батарею из компьютера.
Шаг 2

Удалите следующие 10 винтов:
Два винта Phillips 3 мм в отсеке для батареи, по обоим сторонам контактов батареи.
Четыре винта Phillips 3 мм вокруг отсека памяти.
Четыре винта Phillips 16 мм вдоль шарнира.
Шаг 3

Снимите крышку отсека памяти.
Снимите два винта Phillips 12 мм на алюминиевой скобе вверху отсека памяти.
Шаг 4

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был обращён к вам.
Удалите три винта Phillips 3 мм вдоль кромки нижнего корпуса.
При установке этих винтов их нужно вкручивать в правильном порядке. Начинайте с винта, ближайшего к петле дисплея, затем двигайтесь к передней части компьютера.
Шаг 5

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы шарнир был обращён к вам.
Удалите нижний винт Phillips 5 мм с каждой стороны шарнира (всего два).
Шаг 6

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к вам.
Удалите три винта Phillips 3 мм вдоль кромки нижнего корпуса.
При установке этих винтов их нужно вкручивать в правильном порядке. Начинайте с винта, ближайшего к петле дисплея, затем двигайтесь к передней части компьютера. Также будьте осторожны, чтобы не вставить винты в два отверстия по обе стороны от разъёма видео выхода.
Шаг 7

Переверните компьютер и откройте дисплей.
Удалите два винта длиной 4,2 мм, шестигранной головкой 1,5 мм в верхних углах верхнего корпуса (всего два).
Подойдёт отвёртка T6 Torx, но при многократном использовании винты могут срезаться.
Шаг 8

Возьмитесь за задние углы верхнего корпуса и потяните вверх.
Пока не снимайте верхний корпус; сначала нужно отключить кабель клавиатуры и трекпада.
Поднимите заднюю часть корпуса и проводите пальцами вдоль боков, освобождая корпус по ходу. После освобождения боков может понадобиться покачать корпус вверх и вниз, чтобы освободить переднюю часть верхнего корпуса.
Шаг 9

Откиньте верхний корпус вверх и в сторону экрана так, чтобы он подперся о него.
Шаг 10

Удалите янтарную ленту, фиксирующую ленту трекпада к плате логики.
Отключите ленту трекпада от платы логики, потянув разъём вверх.
Снимите верхний корпус с компьютера.
Шаг 11

Удалите два винта Phillips 3 мм, фиксирующие левый датчик окружающего освещения. Один винт серебристый и один чёрный, или оба чёрные.
Отключите кабель от платы логики и снимите левый датчик окружающего освещения с компьютера.
Шаг 12

Удалите шестигранную гайку 4 мм, фиксирующую левый динамик.
Шаг 13

Отключите кабель левого динамика.
Шаг 14

Удалите четыре винта Phillips с корпуса PC card.
Два более длинных винта идут с правой стороны корпуса карт.
Шаг 15

Отключите кабель PC card от платы логики.
Шаг 16

Поднимите корпус PC card и выньте его из компьютера.
При установке корпуса PC card убедитесь, что он закреплён на стойке металлической кнопки извлечения.
Шаг 17

Закройте дисплей и поверните сторону с шарниром к себе.
Удалите оставшиеся винты Phillips 5,2 мм по обе стороны шарнира (всего два винта).
Шаг 18

Поддерживайте дисплей одной рукой при удалении оставшихся винтов T8.
Удалите по два верхних полнорезьбовых винта T8 Torx длиной 10 мм с каждой стороны дисплея, затем два нижних винта с уменьшенным стержнем длиной 13 мм (всего четыре винта).
При установке дисплея убедитесь, что правильный винт прижимает контур заземления от кабеля данных дисплея.
Отключите два антенных кабеля от карты airport/bluetooth (показаны жёлтыми кругами), а также кабель дисплея (широкий разъём в правом верхнем углу) и кабель в верхнем левом углу платы логики (показан в синем квадрате).
Шаг 19

Поднимите узел дисплея с нижнего корпуса.
Шаг 20

Удалите два винта шестигранной головкой 1,5 мм длиной 6 мм возле нижних левого и правого углов дисплея.
Отвёртка T6 Torx подойдёт.
Шаг 21

Вставьте плоский конец лопатки между передней рамкой дисплея и пластиковой кромкой, прикреплённой к задней рамке, около нижнего левого угла дисплея.
Не вставляйте лопатку между пластиковой кромкой задней рамки дисплея и алюминиевой пластиной задней рамки дисплея.
Шаг 22

Держа лопатку всё ещё под передней рамкой дисплея, проведите ею вокруг нижнего левого угла дисплея.
Поверните лопатку от себя, чтобы отжать заднюю рамку дисплея с алюминиевых защёлок на передней рамке дисплея.
Продвигайтесь вниз по стороне дисплея, пока задняя рамка дисплея полностью не отделится от передней рамки дисплея.
Шаг 23

Вставьте плоский конец лопатки между задней рамкой дисплея и крышкой петли.
Поверните лопатку, чтобы отщёлкнуть заднюю рамку от крышки петли.
Шаг 24

Повторите предыдущие шаги, чтобы отделить правую сторону задней рамки дисплея от дисплея.
Используйте лопатку, чтобы поддеть пластиковые фиксирующие защёлки на задней рамке дисплея над выступающими алюминиевыми защёлками на передней рамке дисплея.
На этом этапе защёлки по левому и правому краям задней рамки дисплея должны быть освобождены от выступающих алюминиевых защёлок на передней рамке дисплея. Если они не освобождены, используйте лопатку, чтобы поддеть их за переднюю рамку дисплея.
Шаг 25


Слегка приподнимите нижний край задней рамки дисплея и сдвиньте её к верхнему краю дисплея, чтобы освободить защёлки вдоль верхнего края задней рамки дисплея.
Поверните заднюю рамку дисплея к себе и уложите её на стол.
Шаг 26

Отключите оба антенных кабеля от задней рамки дисплея.
Снимите заднюю рамку дисплея и отложите её в сторону.
Шаг 27

Инвертор — это чрезвычайно тонкая печатная плата, которая очень хрупка и легко трескается. Будьте осторожны при обращении.
Используйте лопатку, чтобы приподнять край инвертора из крышки петли.
Поднимите инвертор настолько, чтобы получить доступ к обоим разъёмам кабелей.
Шаг 28

Отключите оба кабеля инвертора, потянув их разъёмы от гнёзд на инверторе.
Снимите инвертор с дисплея и отложите его в сторону.
Шаг 29

Снимите пять винтов Phillips 2 мм, удерживающих кронштейн крепления ЖК-экрана к передней рамке дисплея.
Снимите кронштейн крепления ЖК-экрана с передней рамки дисплея.
У некоторых машин этот кронштейн отсутствует. Если в вашей машине кронштейн отсутствует, снимите пять винтов и переходите к следующему шагу.
Шаг 30

Крышка петли изготовлена из алюминия и крепится к петлям металлическими защёлками, для снятия которых требуется значительное усилие. Действуйте осторожно.
Используйте большие пальцы, чтобы оттолкнуть крышку петли от петель.
Нажимая большими пальцами, поверните крышку петли к себе вокруг её длинного края, чтобы отщёлкнуть её с петли.
Возможно, придётся покачивать крышку петли, одновременно нажимая её от петель, чтобы освободить фиксирующие защёлки.
Шаг 31

Повторите эту процедуру для другой стороны крышки петли. Как только крышка петли полностью освободится от петель, снимите её с передней рамки дисплея.
Шаг 32

Освободите инверторные/антенные кабели от левой петли и выньте их из дисплея.
Шаг 33

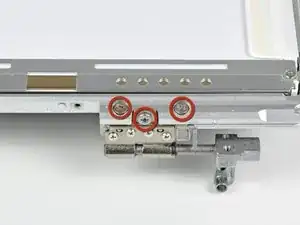

Снимите три винта Torx T8 длиной 5,7 мм, фиксирующие левую петлю к передней рамке.
Шаг 34

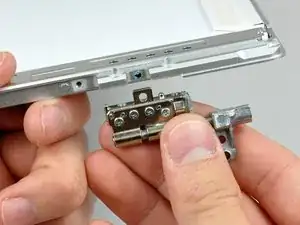

Снимите левую петлю с передней рамки.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
