Замена нижнего корпуса PowerBook G4 Aluminum 15" 1.67 GHz

Используйте монету, чтобы повернуть фиксатор батареи на 90 градусов по часовой стрелке.

Выньте батарею из компьютера.

Удалите следующие 10 винтов:

Два филипса 3 мм в отсеке батареи, по обе стороны от контактов батареи.

Четыре филипса 3 мм вокруг отсека памяти.

Четыре филипса 16 мм вдоль шарнира.

Снимите крышку отсека памяти.

Удалите два филипса 12 мм на алюминиевой скобе в верхней части отсека памяти.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был обращён к вам.

Удалите три филипса 3 мм вдоль кромки нижнего корпуса.

При установке этих винтов их необходимо вкручивать в правильном порядке. Начните с винта, ближайшего к петле дисплея, затем двигайтесь к передней части компьютера.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы петля была обращена к вам.

Удалите нижний винт филипс 5 мм по каждой стороне петли (всего два).

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к вам.

Удалите три филипса 3 мм вдоль кромки нижнего корпуса.

При установке этих винтов их необходимо вкручивать в правильном порядке. Начните с винта, ближайшего к петле дисплея, затем двигайтесь к передней части компьютера. Также будьте осторожны, чтобы не вставить винты в два отверстия по обе стороны от видеовыхода.

Переверните компьютер и откройте дисплей.

Удалите два винта длиной 4,2 мм, с шестигранным шлицем 1,5 мм в верхних углах верхнего корпуса (всего два).

Отвертка T6 Torx подойдёт, но при частом использовании винты могут быть сорваны.

Возьмитесь за задние углы верхнего корпуса и потяните вверх.

Не снимайте верхний корпус полностью; вам ещё нужно отсоединить кабель клавиатуры и трекпада.

Поднимите заднюю часть корпуса и проводите пальцами по бокам, освобождая корпус по мере продвижения. После освобождения боков возможно придётся покачать корпус вверх-вниз, чтобы освободить переднюю часть верхнего корпуса.

Поверните верхний корпус вверх и к экрану так, чтобы он опирался на него.

Удалите янтарную ленту, фиксирующую шлейф трекпада к логической плате.

Отсоедините шлейф трекпада от логической платы, потянув за разъём вверх.

Снимите верхний корпус с компьютера.

Удалите винт филипс 12 мм, удерживающий правый динамик в нижнем корпусе.

Используйте лопатку, чтобы аккуратно поддеть динамик и вынуть его из посадочного места.

Крышка правого датчика окружающего освещения соединена с динамиком и не должна отделяться.

Отсоедините разъёмы жёсткого диска и оптического привода от логической платы.

Отсоедините кабельный разъём правого динамика.

Освободите траекторию кабеля правого динамика и удалите динамик из компьютера.

Кабель правого динамика может застрять под разъёмом кабеля жёсткого диска. В этом случае придётся снять жёсткий диск, чтобы освободить кабель и вынуть правый динамик.

Отсоедините оставшиеся 11 кабельных разъёмов, по мере необходимости удаляя ленту.

В некоторых красных коробках содержатся два кабельных разъёма.

Удалите следующие 9 филипсовых винтов с логической платы:

Три 6,5 мм в верхнем левом углу.

Оставшиеся шесть по 4,5 мм.

Поднимите левую сторону логической платы достаточно, чтобы отсоединить чёрно-красный кабель питания от левой стороны логической платы.

Пока логическая плата приподнята, также отсоедините разъём батареи.

Удалите один чёрный филипсовый винт с верхней части корпуса левого динамика.

Удалите шестигранную гайку 4 мм с корпуса левого динамика.

Поднимите корпус левого динамика из нижнего корпуса и отсоедините разъём микрофона/динамика.

Поднимите левую сторону логической платы и отсоедините кабель модема от нижней стороны логической платы. Лопатка полезна для освобождения разъёма от клея.

Очень осторожно приподнимите левую сторону платы логики.

Если плата логики не отходит сразу, возможно потребуется размягчить термопасту между платой логики и радиатором. Вы можете размягчить термокомпаунд с помощью фена. Держите фен в движении взад-вперёд между двумя вентиляторами примерно на один дюйм над платой логики в течение одной минуты. После этого плата логики должна легко выйти.

Поднимите левый край платы под углом примерно 30 градусов (если у вас нет транспортирута, просто поднимите до тех пор, пока порт DVI не освободит правый шарнир).

Когда плата логики освободится от портов, сдвиньте её влево.

Важно! При повторной установке платы логики необходимо заменить термопасту, которая находится между процессором на плате логики и радиатором. Неполное удаление старой пасты и нанесение нового слоя может привести к перегреву компьютера и повреждению. Последующие шаги относятся к замене термопасты между процессором и радиатором; выполняйте эти шаги только когда будете готовы поместить плату логики обратно в компьютер.

Снимите термоматериал с радиатора с помощью твёрдого пластикового лезвия.

Нанесите новый слой термопасты на радиатор.

Перед установкой новой платы логики необходимо снять корзину PC Card. Кабель модема идёт от модема к плате логики, но подключается к модему под корзиной PC Card. После снятия корзины PC Card вам нужно будет отсоединить кабель модема от модема, подключить его к нижней части платы логики, а затем снова подключить к модему. Корзину PC Card можно затем установить обратно, следуя инструкциям в обратном порядке.

Удалите четыре винта с крестообразной шлицей, крепящие корзину PC Card.

Два более длинных винта идут с правой стороны корзины карты.

Поднимите корзину PC Card и извлеките её из компьютера.

При установке корзины PC Card убедитесь, что вы прикрепили её к штифту на металлической кнопке извлечения.

Закройте дисплей и поверните сторону с шарниром компьютера к себе.

Удалите оставшиеся винты с крестообразной шлицей по обе стороны от шарнира (всего два винта).

Поддерживайте дисплей одной рукой при удалении оставшихся винтов T8.

Поддерживайте дисплей одной рукой при удалении оставшихся винтов T8.

Удалите по два винта Torx T8 с каждой стороны дисплея (выделены в красных прямоугольниках).

При установке дисплея убедитесь, что правый винт прижимает заземляющую петлю от кабеля передачи данных дисплея.

Отключите два антенных кабеля от карты AirPort/Bluetooth (показаны в жёлтых кружках) и прокиньте их в сторону от других кабелей.

Снимите дисплей с нижнего корпуса.

Удалите чёрный и серебристый винты с крестообразной шлицей (всего два), удерживающие правый корпус динамика в нижнем корпусе.

Извлеките правый корпус динамика из нижнего корпуса.

Удалите следующие 6 винтов:

Один винт с крестообразной шлицей 9 мм.

Два чёрных винта с крестообразной шлицей 5 мм.

Три серебристых винта с крестообразной шлицей 4 мм.

Поднимите радиатор и вентиляторы и извлеките их из нижнего корпуса.

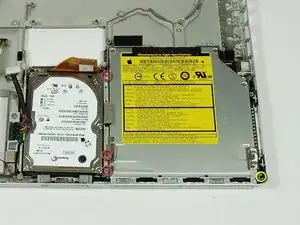

Удалите три винта с крестообразной шлицей, удерживающие скобу крепления жёсткого диска/оптического привода.

Удалите короткий чёрный винт с крестообразной шлицей из переднего правого угла оптического привода.

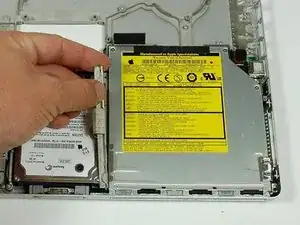

Снимите скобу крепления.

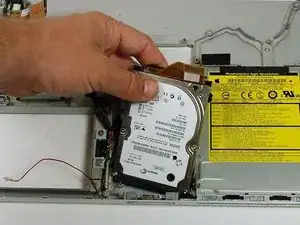

Поднимите жёсткий диск с правой стороны и извлеките его из компьютера.

Вытащите оптический привод из компьютера со стороны разъёма.

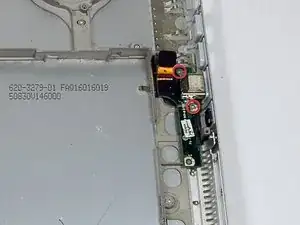

Удалите два винта с крестообразной шлицей 4 мм, удерживающие плату USB в нижнем корпусе.

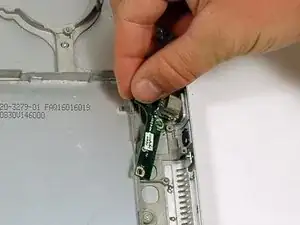

Поднимите плату USB и извлеките её из нижнего корпуса.

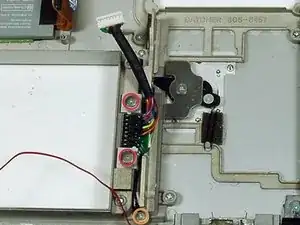

Удалите два винта с крестообразной шлицей, крепящие разъём батареи.

Удалите один винт с крестообразной шлицей, удерживающий заземляющий кабель к нижнему корпусу.

Снимите разъём батареи с нижнего корпуса.

Удалите два винта с крестообразной шлицей, крепящие карту AirPort/Bluetooth к нижнему корпусу.

Извлеките карту AirPort/Bluetooth из нижнего корпуса.

Удалите винты с крестообразной шлицей на углах модема (всего два винта).

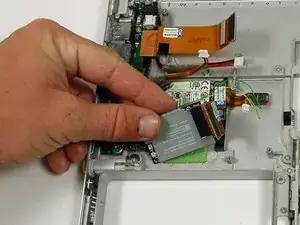

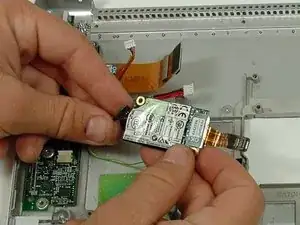

Отключите модем от кабеля с левой стороны и извлеките его из компьютера.

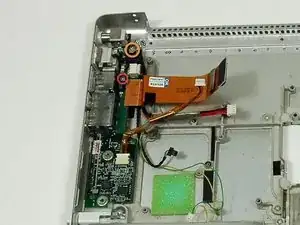

Удалите серебристый винт с крестообразной шлицей.

Удалите шестигранную гайку 5 мм.

Эти винты крепят плату питания и звуковую плату к нижнему корпусу.

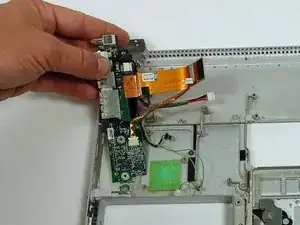

Поднимите плату питания и звуковую плату и извлеките их из нижнего корпуса.

Нижний корпус остаётся.
