Замена корпуса правого динамика PowerBook G4 из анодированного алюминия 15" 1,67 ГГц
В этой инструкции показано, как снять корпус правого динамика с Вашего PowerBook.
Шаг 1

Поверните отверткой с монетой фиксирующий винт аккумулятора на 90 градусов по часовой стрелке.
Извлеките аккумулятор из компьютера.
Шаг 2

Снимите следующие 10 винтов:
Два Phillips 3 мм в отсеке аккумулятора по обе стороны от контактов аккумулятора.
Четыре Phillips 3 мм вокруг отсека памяти.
Четыре Phillips 16 мм вдоль шарнира.
Шаг 3

Снимите крышку отсека памяти.
Снимите два винта Phillips 12 мм на алюминиевой скобе в верхней части отсека памяти.
Шаг 4

Поверните компьютер на 90 градусов по часовой стрелке, чтобы разъем питания оказался обращён к Вам.
Снимите три винта Phillips 3 мм вдоль края нижней части корпуса.
При установке этих винтов необходимо соблюдать правильный порядок. Начните с винта, расположенного ближе всего к шарниру дисплея, затем поочередно двигайтесь к передней части компьютера.
Шаг 5

Поверните компьютер на 90 градусов по часовой стрелке, чтобы шарнир оказался обращён к Вам.
Снимите нижний винт Phillips 5 мм с каждой стороны шарнира (всего два).
Шаг 6

Поверните компьютер на 90 градусов по часовой стрелке, чтобы разъёмы оказались обращены к Вам.
Снимите три винта Phillips 3 мм вдоль края нижней части корпуса.
При установке этих винтов необходимо соблюдать правильный порядок. Начните с винта, расположенного ближе всего к шарниру дисплея, затем поочередно двигайтесь к передней части компьютера. Также будьте осторожны, чтобы не вставить винты в два отверстия по обе стороны от разъёма вывода видео.
Шаг 7

Переверните компьютер и откройте дисплей.
Снимите два шестигранных винта 1,5 мм длиной 4,2 мм в верхних углах верхней части корпуса (всего два).
Подойдёт ключ Torx T6, однако при частом использовании он может повредить грани винтов.
Шаг 8

Возьмитесь за задние углы верхней части корпуса и приподнимите её.
Пока не отсоединяйте верхнюю часть корпуса полностью — необходимо ещё отключить кабель клавиатуры и тачпада.
Поднимите заднюю часть корпуса и пальцами пройдитесь по боковым сторонам, освобождая корпус по ходу движения. После освобождения боковин, возможно, потребуется слегка покачать корпус вверх-вниз, чтобы освободить переднюю часть верхнего корпуса.
Шаг 9

Поверните верхнюю часть корпуса вверх и в сторону экрана, чтобы она опёрлась на него.
Шаг 10

Снимите янтарную ленту, фиксирующую ленточный кабель тачпада на системной плате.
Отключите ленточный кабель тачпада от системной платы, потянув вверх за разъём.
Снимите верхнюю часть корпуса с компьютера.
Шаг 11

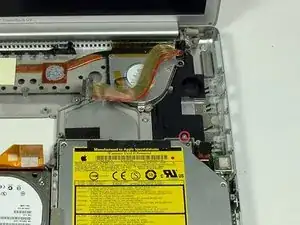

Снимите винт Phillips 12 мм, крепящий сборку правого динамика к нижней части корпуса.
Шаг 12

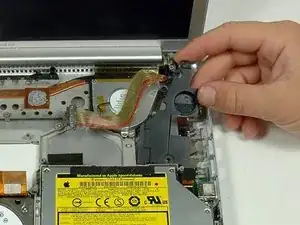

Аккуратно подденьте динамик из его корпуса при помощи лопатки.
Крышка датчика окружающего освещения справа соединена с динамиком и не должна быть снята.
Шаг 13

Отключите разъёмы жёсткого диска и оптического привода от системной платы.
Отключите разъём кабеля правого динамика.
Освободите кабель правого динамика и извлеките динамик из компьютера.
Кабель правого динамика может быть зажат под разъёмом кабеля жёсткого диска. В этом случае необходимо снять жёсткий диск, чтобы освободить кабель и снять правый динамик.
Шаг 14

Отключите 11 оставшихся разъёмов кабелей, при необходимости удалив ленту.
Некоторые красные рамки содержат по два разъёма кабеля.
Шаг 15

Снимите с системной платы следующие 9 винтов Phillips:
Три 6,5 мм в верхнем левом углу.
Шесть оставшихся 4,5 мм.
Шаг 16

Приподнимите левую сторону системной платы, чтобы отключить чёрный и красный силовые кабели с левой стороны платы.
Пока системная плата приподнята, отключите также разъём аккумулятора.
Шаг 17

Снимите один чёрный винт Phillips с верхней части корпуса левого динамика.
Снимите шестигранную гайку 4 мм с корпуса левого динамика.
Поднимите корпус левого динамика с нижней части корпуса и отключите разъём микрофона/динамика.
Шаг 18

Приподнимите левую сторону системной платы и отключите кабель модема с нижней стороны платы. Лопатка удобна для освобождения разъёма от клея.
Шаг 19

Осторожно поднимите левую сторону материнской платы.
Если материнская плата не освобождается сразу, возможно, потребуется размягчить термопасту между материнской платой и радиатором. Разогрейте термоинтерфейс с помощью фена. Направляйте поток воздуха туда-сюда над двумя вентиляторами, удерживая фен на расстоянии примерно 2,5 см от платы, в течение одной минуты. После этого материнская плата должна легко отсоединиться.
Поднимите левый край платы примерно на 30 градусов (если под рукой нет транспортира, просто поднимайте, пока разъём DVI не окажется выше правого шарнира).
После того как материнская плата освободит разъёмы, сдвиньте её влево и извлеките.
Шаг 20

Важно! При установке материнской платы необходимо заменить термопасту, находящуюся между процессором на плате и радиатором. Игнорирование удаления старой пасты и нанесение нового слоя может привести к перегреву и повреждению компьютера. Следующие шаги описывают замену термопасты между процессором и радиатором; выполняйте их только тогда, когда будете готовы установить материнскую плату обратно в компьютер.
Используйте жёсткое пластиковое лезвие, чтобы аккуратно удалить термопасту с радиатора.
Нанесите новый слой термопасты на радиатор.
Перед установкой новой материнской платы необходимо снять монтажную корзину PC Card. Кабель модема проходит от модема к материнской плате, но подключается к модему снизу — под корзиной PC Card. После снятия корзины PC Card нужно отключить кабель модема от модема, подключить его к нижней части материнской платы, а затем снова подключить к модему. После этого корзину PC Card можно установить обратно, выполнив инструкции в обратном порядке.
Шаг 21

Открутите единственный серебряный винт крестообразной отвёрткой, который крепит правую коробку динамика к нижнему корпусу.
Шаг 22

Снимите коробку динамика с нижнего корпуса.
Завершение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
