Замена микрофона MacBook Pro 15" Unibody 2.53 GHz середина 2009 года
Восстановите функцию записи, заменив неисправный микрофон.
Шаг 1

Снимите следующие десять винтов, крепящих нижнюю крышку к верхней части корпуса:
Семь винтов Phillips, 3 мм.
Три винта Phillips, 13,5 мм.
Шаг 2

Двумя руками подденьте нижнюю крышку в области вентиляционного отверстия, чтобы освободить её от двух защёлок, крепящих к верхней части корпуса.
Снимите нижнюю крышку и отложите её в сторону.
Шаг 3

Три винта Pentalobe крепят аккумулятор к верхней части корпуса. Их можно удалить с помощью специальной отвёртки.
Если у вас нет отвёртки Pentalobe, в крайнем случае можно использовать плоскую отвёртку 1,5 мм. Убедитесь, что лезвие плоской отвёртки плотно ложится на два из пяти «лучей» головки винта перед тем, как пытаться открутить винт, поскольку неплотная посадка легко сорвёт головку.
Если лезвие отвёртки слишком свободно сидит, найдите насадку побольше и подпилите её до плотной посадки перед продолжением работы.
Для замены жёсткого диска необязательно выполнять шаги 3–7, чтобы снять аккумулятор. Тем не менее рекомендуется отключать все источники питания перед работой с электроникой.
Шаг 4

Снимите два открытых винта Pentalobe с пятью зубцами вдоль верхнего края аккумулятора.
Шаг 5

С помощью острия лопатки отогните край наклейки «Warning: Do not remove the battery», чтобы получить доступ к скрытому под ней винту Pentalobe, и снимите этот винт.
Шаг 6

Поднимите аккумулятор за пластиковую вытяжную петлю и сдвиньте его от длинного края верхней части корпуса.
Пока что не пытайтесь полностью снять аккумулятор.
Шаг 7

Наклоните аккумулятор назад настолько, чтобы получить доступ к разъёму кабеля аккумулятора.
Отсоедините разъём кабеля аккумулятора от его гнезда на плате и снимите аккумулятор с верхней части корпуса.
Если вы устанавливаете новый аккумулятор, выполните его калибровку как можно скорее.
Шаг 8


Используйте плоский конец лопатки, чтобы поддеть разъём кабеля вентилятора и приподнять его из гнезда на плате.
Удобно провернуть лопатку вдоль оси под проводами кабеля вентилятора, чтобы освободить разъём.
На втором и третьем изображениях видны гнездо вентилятора и его разъём. Будьте осторожны, чтобы не отломать пластиковое гнездо вентилятора от платы, поднимая разъём строго вверх. Расположение элементов на плате на втором изображении может немного отличаться от вашей машины, но разъём вентилятора одинаков.
Шаг 9

Снимите три одинаковых винта Torx T6, крепящие вентилятор к верхней части корпуса.
Шаг 10

Выньте вентилятор из верхней части корпуса.
Шаг 11

Apple приклеивает небольшую полосу прозрачного пластика с клеевой стороной к плате за разъёмом кабеля камеры, чтобы удерживать его в гнезде. При отодвигании этой полосы будьте осторожны, чтобы не оторвать поверхностно-монтируемые компоненты от платы.
Удерживайте конец фиксирующей планки кабеля пальцем, и с помощью острия лопатки слегка приподнимите другой конец и отведите его от разъёма кабеля камеры.
Шаг 12

Отсоедините кабель камеры, потянув мужскую часть прямо от её гнезда.
Тяните разъём параллельно плоскости платы, не вверх.
Шаг 13

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля оптического привода и приподнять его с платы.
Шаг 14

Используя плоский конец лопатки, подденьте разъём субвуфера и приподнимите его с платы.
Шаг 15

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля жёсткого диска/ИК-датчика и приподнять его с платы.
Шаг 16

Снимите два винта Phillips, 1,5 мм, крепящие крышку кабеля к плате.
Поднимите крышку кабеля и выньте её из верхней части корпуса.
Шаг 17

С помощью лопатки приподнимите разъём гибкого кабеля трекпада с платы.
Шаг 18

С помощью острия лопатки поднимите фиксирующую защёлку разъёма клавиатурного кабеля.
Выньте клавиатурный кабель, потянув его прямо из гнезда.
Шаг 19

С помощью лопатки приподнимите разъём индикаторного кабеля аккумулятора с платы.
Шаг 20

Удалите один винт Phillips 7 мм, крепящий фиксатор кабеля передачи данных дисплея к верхнему корпусу.
Этот винт может оставаться захваченным в заземляющей петле кабеля передачи данных дисплея. При замене дисплея обязательно перенесите этот винт на новый модуль.
Снимите фиксатор кабеля передачи данных дисплея с верхнего корпуса.
Шаг 21

Возьмитесь за пластиковую тягу, закреплённую на защёлке кабеля передачи данных дисплея, и поверните её в сторону разъёма питания (DC-in) компьютера.
Потяните разъём кабеля передачи данных дисплея прямо, отводя его от гнезда.
Убедитесь, что вы тянете разъём параллельно поверхности платы, а не вверх от гнезда.
Шаг 22

С помощью наконечника лопатки поднимите фиксирующую планку шлейфа подсветки клавиатуры.
Выньте шлейф подсветки клавиатуры, тянув его прямо из гнезда.
Шаг 23

Удалите следующие винты:
Восемь винтов T6 Torx длиной 3.5 мм, крепящих плату логики к верхнему корпусу.
Два винта T6 Torx, крепящие плату DC-In к верхнему корпусу.
Пока не извлекайте плату логики! Снизу платы находятся разъёмы, которые нужно сначала отключить.
Шаг 24

Осторожно приподнимите узел платы логики с левой стороны и выведите его из верхнего корпуса, обращая внимание, чтобы портовая сторона не зацепилась при извлечении.
Не извлекайте плату логики полностью!
Перед продолжением убедитесь, что плата логики освобождена от всех соединений с верхним корпусом (кроме разъёма аккумулятора).
Шаг 25

Приподнимите плату логики настолько, чтобы получить зазор, и с помощью лопатки отведите микрофон вверх от верхнего корпуса.
Сдвиньте плату логики в сторону от отверстий портов и извлеките узел из верхнего корпуса.
Перед повторной установкой платы логики проще всего вставить микрофон в его посадочное место в левом динамике, чтобы он оставался на месте.
Шаг 26

Если присутствует, оторвите ленту, закрывающую разъём левого динамика.
Шаг 27

Используйте плоский конец лопатки, чтобы поддеть и поднять разъём левого динамика с платы логики.
Шаг 28

Удалите два винта Phillips длиной 5 мм, крепящие левый динамик к узлу платы логики.
При необходимости используйте лопатку, чтобы вынуть микрофон из его посадочного места в левом динамике.
Шаг 29

Выньте узел левого динамика из платы логики.
Шаг 30

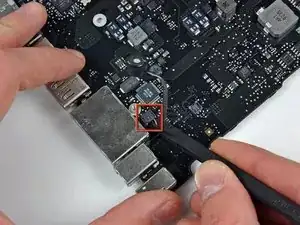

Используйте плоский конец лопатки, чтобы поддеть и поднять коннектор кабеля микрофона с его гнезда на плате логики.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
