MacBook Pro 15" Unibody 2.53 GHz Mid 2009 Замена оптического привода

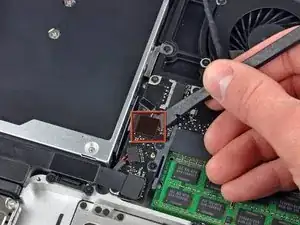

Apple приклеивает небольшую полоску прозрачного пластика с клеевым слоем с одной стороны к плате логики за разъёмом кабеля камеры, чтобы удерживать его в гнезде. При отодвигании не повредите элементы поверхностного монтажа на плате логики.

Удерживайте один конец держателя кабеля пальцем, а другой слегка приподнимите и поверните в сторону с помощью кончика лопатки.

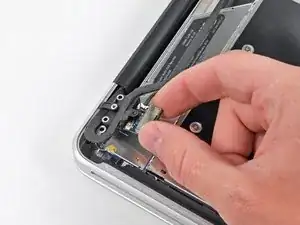

Отключите кабель камеры, вытянув штекер прямо из гнезда.

Тяните разъём параллельно плоскости платы логики, а не вверх.

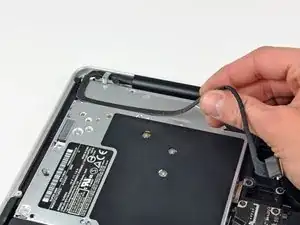

Отклейте кабель камеры от клея, фиксирующего его к оптическому приводу.

Этот шаг требуется только при наличии антибликового дисплея. Если у вас глянцевый дисплей, пропустите этот шаг.

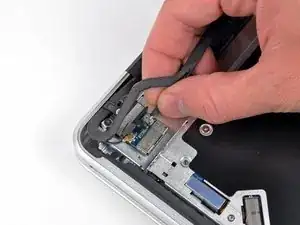

Отключите кабель Bluetooth, вытянув штекер прямо из гнезда.

Тяните разъём параллельно плоскости платы логики, а не вверх.

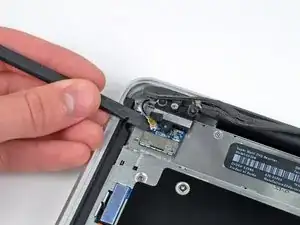

Используйте плоский конец лопатки, чтобы поддеть антенный кабель Bluetooth из его гнезда на плате.

Этот шаг требуется только при наличии антибликового дисплея.

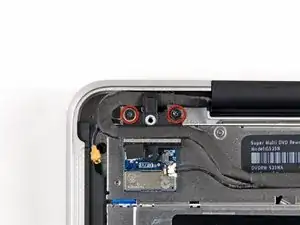

Уберите два винта Phillips 8 мм, крепящие держатель кабелей Bluetooth/камеры к верхней крышке.

Один из винтов может остаться зафиксированным в заземляющей петле кабеля Bluetooth/камеры. При замене дисплея обязательно перенесите этот винт на новый блок.

Поднимите узел платы Bluetooth/держателя кабелей из верхней крышки.

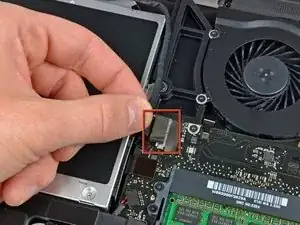

Используйте лопатку, чтобы поддеть разъём оптического привода и вынуть его прямо вверх с платы логики.

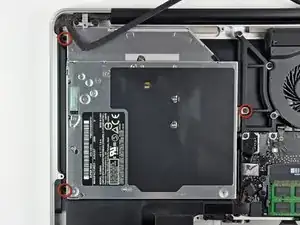

Снимите три винта Phillips 3.5 мм, крепящие оптический привод к верхней крышке.

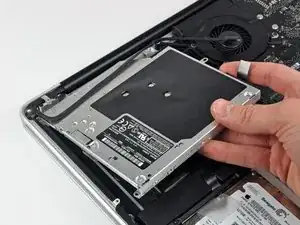

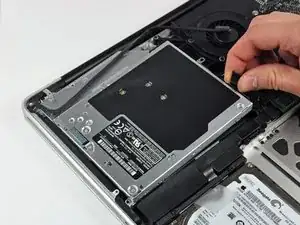

Поднимите оптический привод за его левый край и выньте его из компьютера.

При сборке следите, чтобы SATA-кабель не застрял под платой логики.

Отключите разъём кабеля от оптического привода.
