Замена левого динамика MacBook Pro 15" Unibody 2.53 GHz Mid 2009

Удалите следующие десять винтов, закрепляющих нижнюю крышку к верхней части корпуса:

Семь винтов Phillips длиной 3 мм.

Три винта Phillips длиной 13,5 мм.

Удерживая обеими руками, приподнимите нижнюю крышку вблизи вентиляционного отверстия, чтобы отщёлкнуть её с двух защёлок, фиксирующих её к верхней части корпуса.

Снимите нижнюю крышку и отложите в сторону.

Три пенталобных винта фиксируют батарею к верхней части корпуса. Их можно удалить этим специальным отвёртком.

Если у вас нет пенталобного отвёртки, в крайнем случае можно использовать плоскую отвёртку 1,5 мм. Убедитесь, что лезвие плоской отвёртки плотно прилегает к двум из пяти «зубцов» головки винта, прежде чем попытаться его открутить, так как люфт быстро сорвёт головку винта.

Если головка вашей отвёртки слишком слабо подходит, найдите биту побольше и подпилите её до плотной посадки перед продолжением работы.

Для замены жёсткого диска необязательно выполнять шаги 3–7, чтобы снять батарею. Тем не менее рекомендуется отключать все источники питания перед работой с электроникой.

Удалите два открытых пятизубых пенталобных винта вдоль верхнего края батареи.

С помощью наконечника лопатки отогните язычок наклейки с надписью «Внимание: не удалять батарею», чтобы получить доступ к скрытому под ней пенталобному винту, и удалите этот винт.

Поднимите батарею за пластиковую тяговую петлю и сдвиньте её от длинного края верхней части корпуса.

Пока не пытайтесь полностью извлечь батарею.

Наклоните батарею назад, чтобы получить доступ к разъёму кабеля батареи.

Оттяните разъём кабеля батареи от гнезда на плате и извлеките батарею из верхней части корпуса.

Если вы устанавливаете новую батарею, рекомендуется как можно скорее провести её калибровку.

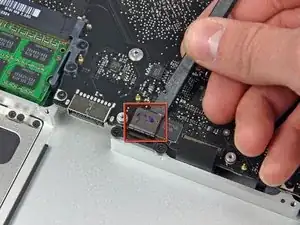

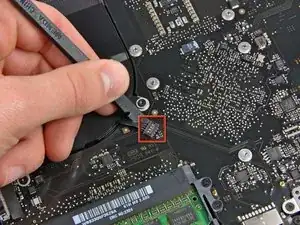

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля вентилятора со гнезда на плате.

Полезно осевым скручиванием лопатки под проводами кабеля вентилятора высвободить разъём.

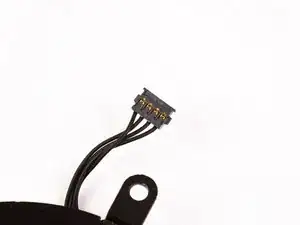

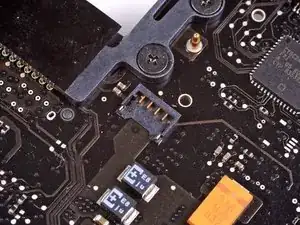

Разъём вентилятора и гнездо видны на втором и третьем изображениях. Будьте осторожны, чтобы не отломить пластиковое гнездо вентилятора от платы при подъёме разъёма прямо вверх. Расположение платы на втором изображении может незначительно отличаться от вашей машины, но гнездо вентилятора одинаково.

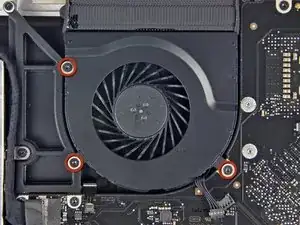

Удалите три одинаковых винта Torx T6, фиксирующих вентилятор в верхней части корпуса.

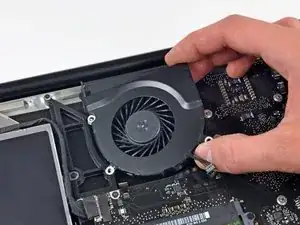

Поднимите вентилятор и извлеките его из верхней части корпуса.

Apple приклеивает маленькую полоску прозрачного пластика с клеем с одной стороны к плате за разъёмом кабеля камеры, чтобы удерживать его в гнезде. При отодвигании её в сторону будьте осторожны, чтобы не сорвать элементы поверхностного монтажа с платы.

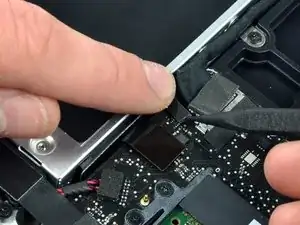

Удерживайте конец фиксирующей ленты пальцем, пока кончиком лопатки слегка приподнимаете другой конец и поворачиваете его в сторону от разъёма кабеля камеры.

Отключите кабель камеры, потянув мужскую часть прямо от её гнезда.

Тяните разъём параллельно поверхности платы, а не вверх.

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля оптического привода от платы.

С помощью плоского конца лопатки поднимите разъём сабвуфера прямо вверх, выводя его из платы.

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля жёсткого диска/ИК-датчика от платы.

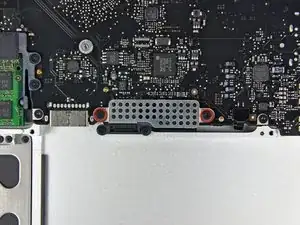

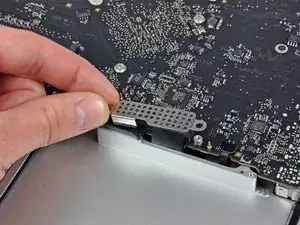

Удалите два винта Phillips длиной 1,5 мм, фиксирующие крышку кабеля к плате.

Поднимите крышку кабеля и извлеките её из верхней части корпуса.

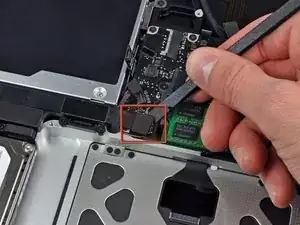

С помощью лопатки приподнимите разъём гибкого кабеля трекпада от платы.

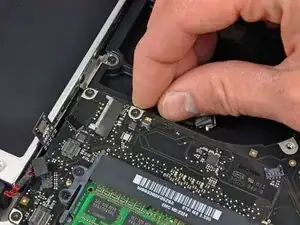

Кончиком лопатки отогните фиксирующую защёлку разъёма клавиатурного шлейфа.

Вытяните шлейф клавиатуры прямо из его гнезда.

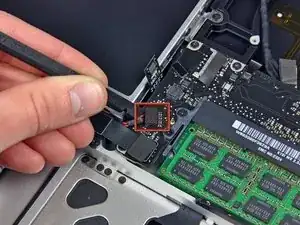

С помощью лопатки приподнимите разъём шлейфа индикатора батареи от платы.

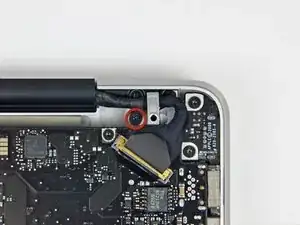

Удалите один 7 мм винт с крестовой шлицем, фиксирующий держатель кабеля данных дисплея к верхней части корпуса.

Этот винт может оставаться захваченным в заземляющей петле кабеля данных дисплея. При замене дисплея не забудьте перенести этот винт на новый модуль.

Снимите держатель кабеля данных дисплея с верхней части корпуса.

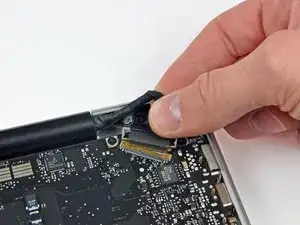

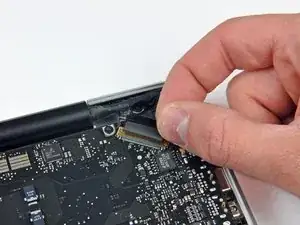

Возьмитесь за пластиковую оттяжку, закреплённую на защёлке кабеля данных дисплея, и поверните её в сторону разъёма питания (DC-in) компьютера.

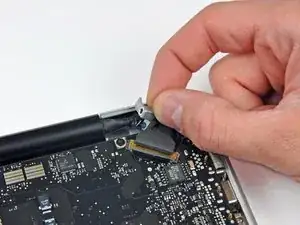

Потяните разъём кабеля данных дисплея прямо от его гнезда.

Убедитесь, что вы тянете разъём параллельно плоскости платы логики, а не вверх от гнезда.

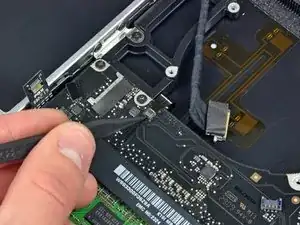

Используя наконечник лопатки, переверните фиксирующий язычок шлейфа подсветки клавиатуры вверх.

Вытащите шлейф подсветки клавиатуры прямо из его гнезда.

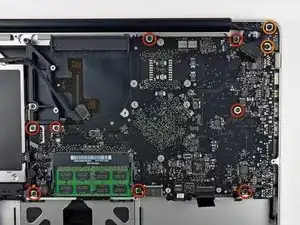

Удалите следующие винты:

Восемь 3,5 мм винтов T6 Torx, фиксирующих плату логики к верхней части корпуса.

Два винта T6 Torx, фиксирующих плату питания (DC-In) к верхней части корпуса.

Пока не извлекайте плату логики! Снизу к плате подключены разъёмы, которые необходимо сначала отсоединить.

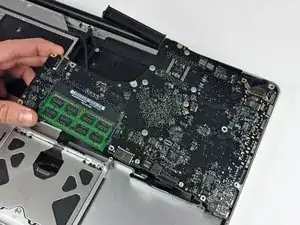

Осторожно приподнимите узел платы логики с левой стороны и выведите его из верхней части корпуса, следя за боковой панелью с разъёмами, которая может застрять при извлечении.

Не вытаскивайте плату логики полностью!

Убедитесь, что плата логики свободна от всех соединений с верхней частью корпуса (кроме разъёма батареи) перед дальнейшими действиями.

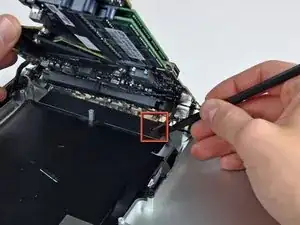

Приподнимите плату логики достаточно, чтобы получить зазор, и с помощью лопатки подденьте микрофон и оторвите его от верхней части корпуса.

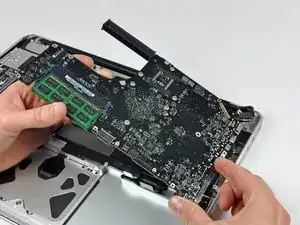

Сдвиньте плату логики в сторону от отверстий портов и выньте узел из верхней части корпуса.

Перед повторной установкой платы логики проще всего запрессовать микрофон в его посадочное место в левом динамике, чтобы он оставался на месте.

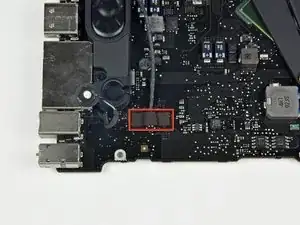

Если имеется, отогните ленту, закрывающую разъём левого динамика.

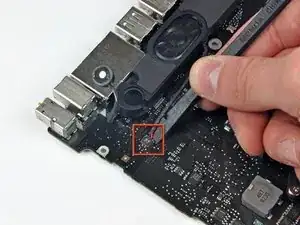

Используйте плоский конец лопатки, чтобы приподнять разъём левого динамика с платы логики.

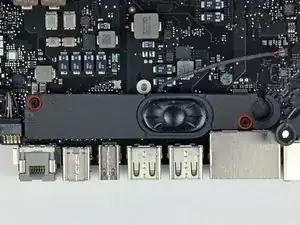

Удалите два 5 мм винта с крестовой шлицем, фиксирующих левый динамик к узлу платы логики.

При необходимости используйте лопатку, чтобы вынуть микрофон из его посадочного места в левом динамике.

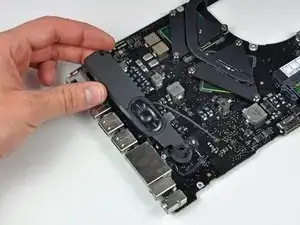

Поднимите узел левого динамика и извлеките его из платы логики.
