Замена кабеля жесткого диска и ИК-датчика MacBook Pro 15" Unibody с процессором 2,53 ГГц, середина 2009 г.

Выкрутите следующие десять винтов, крепящих нижнюю часть корпуса к верхней:

Семь винтов Phillips длиной 3 мм.

Три винта Phillips длиной 13,5 мм.

Двумя руками поднимите нижнюю часть корпуса рядом с вентиляционным отверстием, чтобы отсоединить её от двух защёлок, фиксирующих корпус сверху.

Снимите нижнюю часть корпуса и отложите в сторону.

Три пятилучевых винта крепят аккумулятор к верхней части корпуса. Их можно выкрутить специальной отвёрткой.

Если у Вас нет пятилучевой отвёртки, можно воспользоваться плоской отвёрткой с размером жала 1,5 мм. Убедитесь, что жало отвёртки плотно прилегает к двум из пяти «лучей» головки винта перед тем, как начать откручивать, так как неплотное прилегание легко сорвёт головку винта.

Если жало отвёртки слишком свободно, возьмите более крупное сверло и подточьте его до нужного размера перед продолжением.

Для замены жесткого диска не обязательно выполнять шаги 3–7, чтобы снимать аккумулятор. Однако рекомендуется отключить все источники питания при работе с электроникой.

Выкрутите два видимых пятилучевых винта в верхней части аккумулятора.

Кончиком лопатки отогните язычок стикера «Внимание: не снимайте аккумулятор», чтобы получить доступ к скрытому под ним пятилучевому винту, и выверните его.

Поднимите аккумулятор за пластиковую петлю и выдвиньте от длинной стороны верхней части корпуса.

Не пытайтесь окончательно снять аккумулятор, пока не будете готовы к этому.

Наклоните аккумулятор достаточно, чтобы получить доступ к разъёму кабеля аккумулятора.

Отсоедините кабель аккумулятора от разъёма на системной плате и снимите аккумулятор с верхней части корпуса.

Если Вы устанавливаете новый аккумулятор, его следует калибровать как можно скорее.

Выкрутите два винта Phillips, крепящих кронштейн жёсткого диска к верхней части корпуса.

Эти винты закреплены в кронштейне жёсткого диска.

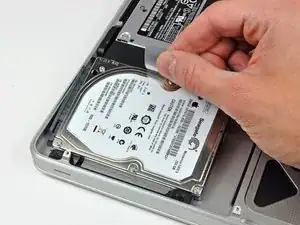

Поднимите кронштейн-фиксатор из верхней части корпуса.

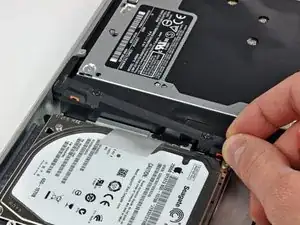

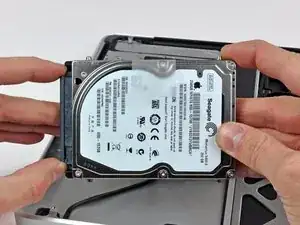

Поднимите жёсткий диск за петлю и выдвиньте его из шасси, следя за кабелем, которым он прикреплён к компьютеру.

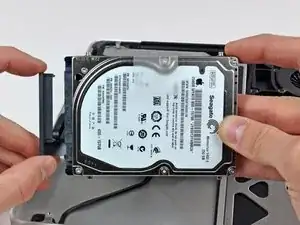

Отсоедините кабель жёсткого диска, потянув его разъём прямо от жёсткого диска.

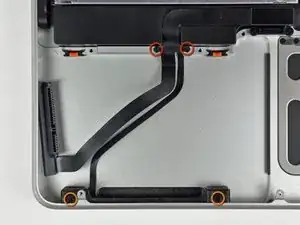

Открутите следующие четыре винта, крепящих кабель жёсткого диска и ИК-датчика к верхней части корпуса:

Два винта Phillips длиной 1,5 мм.

Два винта Phillips длиной 4 мм.

Сдвиньте кронштейн жесткого диска и ИК-датчика от края верхней части корпуса.

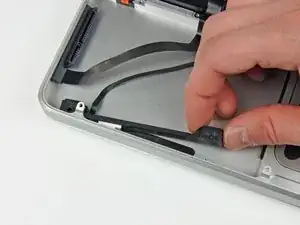

Аккуратно отклейте кабель жесткого диска и ИК-датчика от верхней части корпуса.

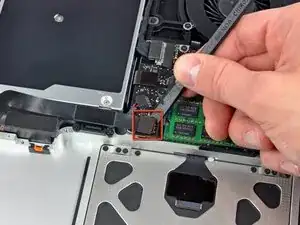

Используйте плоский конец лопатки, чтобы поднять разъём кабеля жёсткого диска от системной платы.

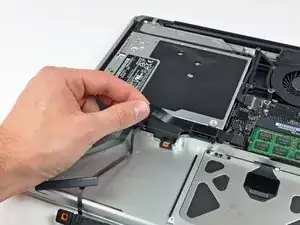

Поднимите сборку жесткого диска и ИК-датчика из верхней части корпуса.

На новой детали может быть или не быть передний (датчиковый) кронштейн. Если его нет, его необходимо перенести на новый кабель.

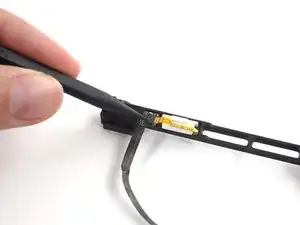

Кончиком лопатки разверните разъём ZIF на кабеле жёсткого диска.

Аккуратно вытяните кабель кронштейна датчика из разъёма ZIF.

Плоским концом лопатки оторвите кабель жёсткого диска от кронштейна датчика.

Снимите клейкую основу с нового кабеля жёсткого диска, приклейте его к кронштейну датчика и подключите кабель кронштейна датчика.
