Замена платы Bluetooth в MacBook Pro 15" Unibody середины 2009 года
Используйте это руководство для замены неработающей платы Bluetooth в версии с антибликовым экраном MacBook Pro середины 2009 года.
В версии с глянцевым дисплеем эта плата не установлена на экране, она находится под крышкой кулачка.
Шаг 1
Удалите следующие десять винтов, фиксирующих нижнюю крышку к верхней крышке:
Семь винтов Phillips по 3 мм.
Три винта Phillips по 13,5 мм.
Шаг 2
С помощью обеих рук поднимите нижнюю крышку вблизи вентиляции, чтобы освободить её от двух зажимов, фиксирующих её к верхней крышке.
Снимите нижнюю крышку и отложите в сторону.
Шаг 3

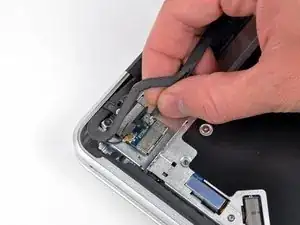

Отключите кабель Bluetooth, вытянув мужчина от его разъёма.
Вытаскивайте разъём параллельно поверхности материнской платы, а не вертикально вверх.

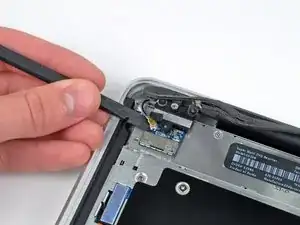

Используйте плоский конец лопатки, чтобы поддеть кабель антенны Bluetooth от его разъёма на плате.
Шаг 4

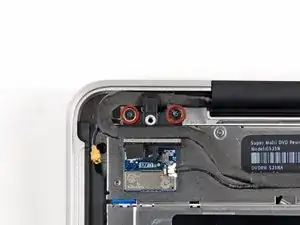

Удалите два винта Phillips по 8 мм, фиксирующие ограничитель кабеля Bluetooth/камеры к верхней крышке.
Один из винтов может остаться в удерживающем заземляющем контуре кабеля Bluetooth/камеры. Если вы заменяете дисплей, не забудьте перенести этот винт в новый блок.
Поднимите сборку платы Bluetooth/ограничителя кабеля из верхней крышки.
Шаг 5

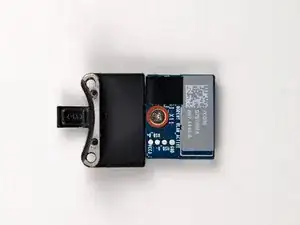

Удалите единственный винт Phillips, фиксирующий плату Bluetooth к ограничителю.
Снимите плату Bluetooth с ограничителя.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
