Замена сабвуфера и правого динамика MacBook Pro 15" Unibody 2,53 ГГц середины 2009 года

Снимите следующие десять винтов, крепящих нижнюю крышку к верхней:

Семь Phillips-винтов длиной 3 мм.

Три Phillips-винта длиной 13,5 мм.

Обеими руками приподнимите нижнюю крышку около вентиляционного отверстия, чтобы освободить два фиксатора, соединяющих её с верхней крышкой.

Снимите нижнюю крышку и отложите её в сторону.

Три пенталоб-винта крепят аккумулятор к верхней крышке. Они могут быть удалены с помощью специального отвёртки.

Если у Вас нет пенталоб-отвёртки, в крайнем случае можно использовать шлицевую отвёртку с размером жала 1,5 мм. Убедитесь, что жало отвёртки плотно охватывает две из пяти «точек» головки винта до начала откручивания — неплотное прилегание легко повредит головку винта.

Если жало отвёртки подходит слишком свободно, найдите более крупное жало и подпилите его так, чтобы оно плотно входило в головку винта.

Для замены жёсткого диска не обязательно выполнять шаги 3–7 и снимать аккумулятор. Однако настоятельно рекомендуется отключить все источники питания при работе с электроникой.

Снимите два видимых пятиграных пенталоб-винта в верхней части аккумулятора.

Используйте конец лопатки, чтобы отогнуть язычок наклейки «Предупреждение: не снимайте аккумулятор», пока вы откручиваете скрытый под ней пятигранный пенталоб-винт.

Поднимите аккумулятор за пластиковый язычок и выдвиньте его от длинного края верхней крышки.

Не пытайтесь полностью извлечь аккумулятор до следующего шага.

Наклоните аккумулятор назад, чтобы добраться до разъёма кабеля аккумулятора.

Вытяните разъём кабеля аккумулятора из гнезда на системной плате и извлеките аккумулятор из верхней крышки.

Если Вы устанавливаете новый аккумулятор, его следует калибровать как можно скорее.

Apple фиксирует небольшую полоску прозрачного пластика с клейким слоем на системной плате за разъёмом кабеля камеры, чтобы держать его на месте. При перемещении этой полоски будьте осторожны, чтобы не повредить поверхностно монтируемые компоненты на системной плате.

Удерживайте один конец фиксатора кабеля пальцем, а другим концом лопатки слегка приподнимите противоположный конец и поверните его в сторону от разъёма кабеля камеры.

Отключите кабель камеры, потянув его штекер строго вперёд от разъёма.

Тяните разъём параллельно плоскости системной платы, а не вверх.

Отделите кабель камеры от клея, которым он фиксируется к оптическому приводу.

Этот шаг требуется только при наличии матового экрана. Если у Вас глянцевый экран, пропустите этот шаг.

Отключите кабель Bluetooth, потянув его штекер строго вперёд от разъёма.

Тяните разъём параллельно плоскости системной платы, а не вверх.

Используйте плоский конец лопатки, чтобы отсоединить кабель антенны Bluetooth от разъёма на плате.

Этот шаг требуется только при наличии матового экрана.

Снимите два Phillips-винта длиной 8 мм, которые крепят фиксатор кабеля Bluetooth/камеры к верхней крышке.

Один из винтов может остаться в петле заземления фиксатора кабеля Bluetooth/камеры. При замене экрана переместите этот винт на новое устройство.

Выньте сборку держателя платы Bluetooth/кабеля из верхней крышки.

Используйте лопатку, чтобы отсоединить разъём оптического привода, потянув его прямо вверх от системной платы.

Снимите три Phillips-винта длиной 3,5 мм, крепящих оптический привод к верхней крышке.

Приподнимите оптический привод за левый край и выдвиньте его из компьютера.

При сборке обратите внимание, чтобы кабель SATA не оказался зажат под системной платой.

Отключите кабель оптического привода от самого привода.

Используйте плоский конец лопатки, чтобы отсоединить разъём кабеля жёсткого диска/ИК-датчика от системной платы.

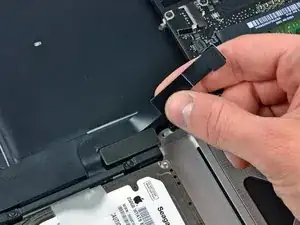

Отделите кабель жёсткого диска от канала внутри сабвуфера и правого динамика.

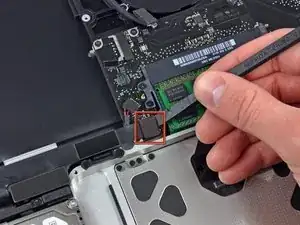

Плоским концом лопатки отсоедините разъём сабвуфера, потянув его прямо вверх от системной платы.

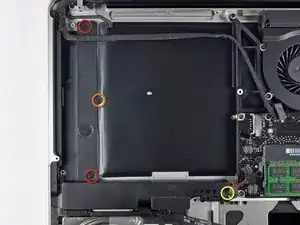

Открутите следующие четыре винта, крепящих сабвуфер и правый динамик к верхней части корпуса:

Два винта Phillips длиной 3,2 мм.

Один винт Phillips длиной 2,6 мм.

Один винт Phillips длиной 5 мм.

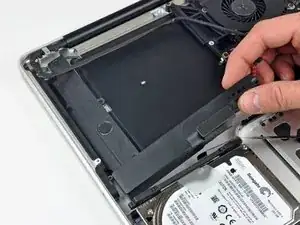

Поднимите в сборе сабвуфер и правый динамик из верхней части корпуса.
