Замена левой рамки портов MacBook Core 2 Duo

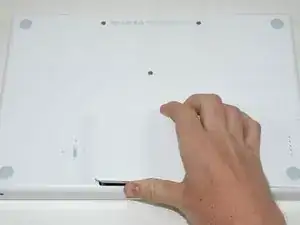

Поверните на 90 градусов по часовой стрелке винт фиксации аккумулятора с помощью монеты или лопатки.

Извлеките аккумулятор из компьютера.

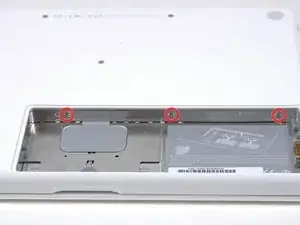

Выкрутите три равномерно расположенных винта Phillips 000 из задней стенки отсека аккумулятора.

Винты закреплены в металлической крышке памяти, поэтому они не могут потеряться.

Для выполнения этого шага рекомендуется использовать гибкий удлинитель, продаваемый компанией iFixit.

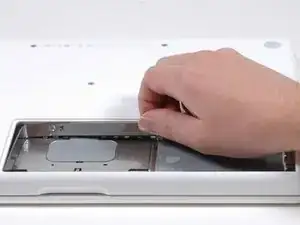

Возьмитесь за правый конец Г-образной крышки памяти и потяните её на себя, чтобы вывести из-под отверстия отсека аккумулятора.

Поднимите крышку памяти вверх и извлеките её из компьютера.

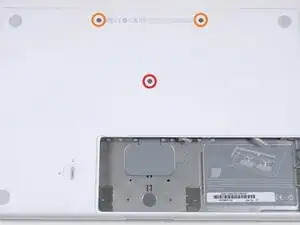

Выкрутите следующие три винта:

Один винт Phillips #00 длиной 11 мм в центре нижней крышки. (Головка: диаметр 5 мм, толщина 0,75 мм)

Два винта Phillips #00 длиной 14,5 мм (Головка: диаметр 5 мм, толщина 0,75 мм)

Если винты застревают в корпусе, можно использовать намагниченную отвёртку, чтобы извлечь их.

Среди трёх винтов самый короткий устанавливается по центру нижней крышки.

Будьте особенно осторожны с этими винтами — они легко срываются!

Для минимизации риска срыва можно использовать гибкий удлинитель.

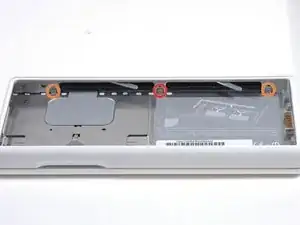

Выкрутите следующие три винта из задней стенки отсека аккумулятора:

Один винт Phillips #0 длиной 3 мм. (Головка: диаметр 2,75 мм)

Два винта Phillips #0 длиной 4 мм с обеих сторон. (Головка: диаметр 2,75 мм)

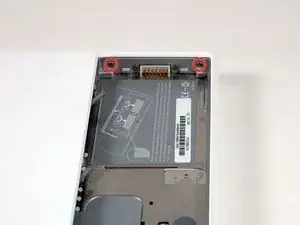

Выкрутите два винта Phillips с обеих сторон правой стенки отсека аккумулятора (не те, что ближе всего к разъёму аккумулятора).

Два винта Phillips #000 длиной 6,25 мм. (Головка: диаметр 4 мм, толщина 0,5 мм)

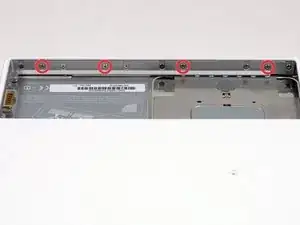

Выкрутите четыре отмеченные винты Phillips из передней стенки отсека аккумулятора. При работе слева выкручивайте 2-й, 4-й, 7-й и 9-й винты.

Четыре винта Phillips #000 длиной 3,25 мм. (Головка: диаметр 4 мм, толщина 4 мм)

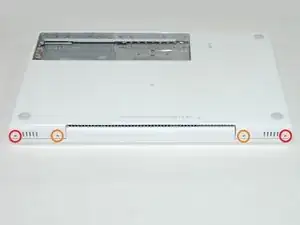

Выкрутите следующие четыре винта с задней части компьютера:

Два винта Phillips #00 длиной 11 мм с хвостовиком (диаметр 2,2 мм, длина 2 мм) (Головка: диаметр 3,2 мм, толщина 0,5 мм)

Два винта Phillips #00 длиной 7,25 мм с хвостовиком (диаметр 2 мм, длина 3,75 мм) (Головка: диаметр 3,2 мм, толщина 0,5 мм)

При сборке установите два более длинных винта внутрь, а два более коротких — снаружи.

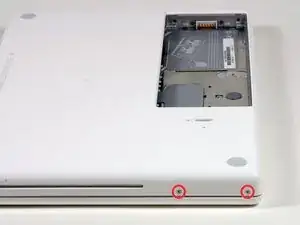

Выкрутите два винта Phillips с оптического (правого) края компьютера:

Два винта Phillips #00 длиной 5,2 мм с хвостовиком (диаметр 2,3 мм, длина 3,25 мм) (Головка: диаметр 3,2 мм, толщина 0,5 мм)

Не требуется выкручивать аналогичные винты с левой стороны, где расположены порты.

К верхней крышке подключён ленточный кабель тачпада и клавиатуры, идущий к плате логики, поэтому пока не отделяйте верхнюю крышку окончательно.

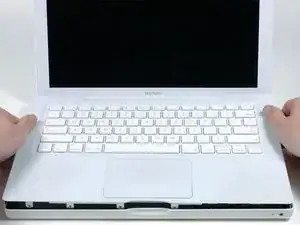

Используйте пластиковое приспособление для вскрытия, просроченную пластиковую карту или карту аналогичной толщины, чтобы поддеть верхнюю крышку, начиная с левого верхнего угла и двигаясь к передней части компьютера.

Верхняя крышка может застрять в месте соединения над передним краем оптического привода. Если это произойдёт, сначала освободите все остальные стороны, а затем потяните верхнюю крышку вверх с обеих сторон от отверстия привода. Здесь также может быть полезно вставить пластиковую карту, медиатор и тому подобное.

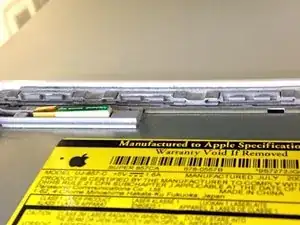

Если Вы поставите основание MacBook вертикально, чтобы лучше рассмотреть детали, четыре серые пластиковые защёлки, фиксирующие правую сторону верхней крышки, могут сместиться. Не волнуйтесь — они вставляются в пазы в правом верхнем углу нижней рамы, над передним краем оптического привода.

При сборке убедитесь, что защёлки на правой стороне над оптическим приводом надёжно защёлкнулись. Они отличаются от защёлок слева и обычно требуют немного большего усилия, чтобы зафиксироваться.

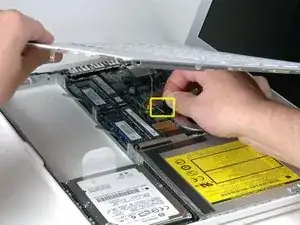

Удерживая верхнюю крышку, потяните чёрную перемычку на коннекторе серебристого ленточного кабеля в сторону от разъёма на плате логики.

Если чёрной перемычки нет, можно аккуратно вынуть коннектор из разъёма с помощью лопатки. Коннектор высокий, поэтому поддевайте строго вертикально.

Если при снятии верхней крышки Вы случайно повредите кабель верхней крышки, мы продаём этот кабель отдельно, а также у нас есть инструкция, которая упростит его замену.

Пока верхняя крышка снята, рекомендуется удалить пыль, волосы и прочее загрязнение. Лучше всего использовать баллон со сжатым воздухом, но если вы используете кисточку, убедитесь, что её щетина изготовлена из материала (обычно животный волос), не генерирующего статическое электричество, которое может повредить электронику.

При сборке убедитесь, что четыре серые пластиковые защёлки установлены в пазы в верхней части рамы перед оптическим приводом (см. второе и третье изображения). Эти защёлки должны зафиксировать выступы, расположенные на внутренней стороне правого края верхней крышки.

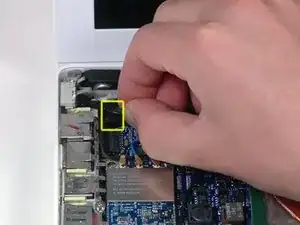

Отключите кабель платы MagSafe от платы логики, потянув разъём-защёлку вправо.

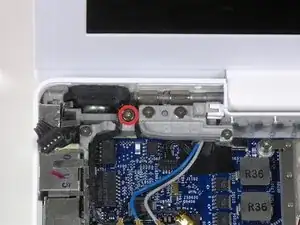

Выкрутите один винт Phillips длиной 9 мм, крепящий левый динамик к нижней крышке.

Извлеките левый динамик из посадочного места и отложите в сторону.

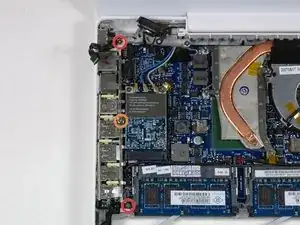

Открутите следующие три винта:

Два винта Phillips длиной 7,5 мм — с обоих концов левой рамки блока интерфейсов ввода-вывода.

Один винт Phillips длиной 9 мм — из центральной части левой рамки блока интерфейсов ввода-вывода.

В некоторых моделях все три винта могут быть длиной 7,5 мм.

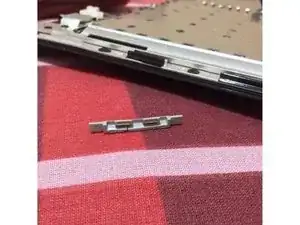

Снимите маленькую чёрную пластиковую вставку с нижней части левой рамки блока интерфейсов ввода-вывода.

В некоторых моделях, например, выпущенных в начале 2008 года, съёмная вставка в этом месте может отсутствовать.

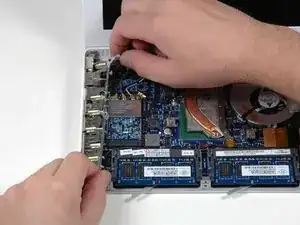

Поднимите левую рамку блока интерфейсов ввода-вывода вверх и извлеките её из компьютера. Следите за тонкими металлическими язычками экранирования электромагнитных помех — они могут зацепиться при удалении рамки.

Провод динамика может быть закреплён на рамке интерфейсов. Освободите его из фиксатора и не забудьте вернуть на место при сборке.

Часть экрана, которую вы снимаете, соединена с другой частью небольшими скрытыми крючками, которые трудно увидеть до разделения. Они расположены над разъёмом наушников и портом FireWire.
