Замена левого динамика MacBook Core 2 Duo

Используйте монету или лопатку, чтобы повернуть фиксирующий винт аккумулятора на 90 градусов по часовой стрелке.

Поднимите аккумулятор и извлеките его из компьютера.

Выверните три равномерно расположенных винта Phillips 000 с задней стенки отсека батареи.

Винты закреплены за металлической крышкой памяти, поэтому вы не потеряете их.

Использование гибкого удлинителя, продаваемого iFixit, поможет выполнить этот шаг.

Схватите правый край L-образной крышки памяти и потяните её на себя, чтобы она освободилась из отверстия отсека батареи.

Поднимите крышку памяти вверх и извлеките её из компьютера.

Снимите следующие 3 винта:

Один винт Phillips #00 длиной 11 мм в середине нижнего корпуса. (Головка: Ø5 мм × толщ. 0,75 мм)

Два винта Phillips #00 длиной 14,5 мм (Головка: Ø5 мм × толщ. 0,75 мм)

Если винты застряли в корпусе, можно использовать намагниченную отвертку, чтобы вынуть их.

Короткий из трёх винтов устанавливается в середину нижнего корпуса.

Будьте особенно осторожны с этими винтами — они легко срываются!

Вы можете использовать гибкий удлинитель, чтобы минимизировать срывы.

Снимите следующие 3 винта с задней стенки отсека батареи:

Один винт Phillips #0 длиной 3 мм. (Головка: Ø2,75 мм)

Два винта Phillips #0 длиной 4 мм по бокам. (Головка: Ø2,75 мм)

Снимите два винта Phillips с обеих сторон правой стенки отсека батареи (не те, которые находятся ближе всего к разъёму батареи).

Два винта Phillips #000 длиной 6,25 мм. (Головка: Ø4 мм × толщ. 0,5 мм)

Снимите четыре указанных винта Phillips с передней стенки отсека батареи. Работая слева направо, снимите 2-й, 4-й, 7-й и 9-й винты.

Четыре винта Phillips #000 длиной 3,25 мм. (Головка: Ø4 мм × толщ. 4 мм)

Снимите следующие 4 винта с задней части компьютера:

Два винта Phillips #00 длиной 11 мм со стержнем (Ø2,2 мм × длина 2 мм) (Головка: Ø3,2 мм × толщ. 0,5 мм)

Два винта Phillips #00 длиной 7,25 мм со стержнем (Ø2 мм × длина 3,75 мм) (Головка: Ø3,2 мм × толщ. 0,5 мм)

При сборке два более длинных винта устанавливаются ближе к внутренней части, а два более коротких — снаружи.

Снимите два винта Phillips с правой (со стороны оптического привода) стороны компьютера:

Два винта Phillips #00 длиной 5,2 мм со стержнем (Ø2,3 мм × длина 3,25 мм) (Головка: Ø3,2 мм × толщ. 0,5 мм)

Снимать аналогичные винты со стороны портов (слева) не обязательно.

Между верхней крышкой и платой логики проходит ленточный кабель трекпада и клавиатуры, поэтому пока не снимайте верхнюю крышку полностью.

Используйте пластиковый инструмент для вскрытия, просроченную пластиковую карту или аналогичную по толщине карточку, чтобы приподнять верхнюю крышку, начиная с верхнего левого угла и продвигаясь к передней части компьютера.

Верхняя крышка может застрять в месте соединения над передним краем оптического привода. Если это произойдёт, сначала освободите все остальные стороны, затем поднимайте верхнюю крышку за оба бока отверстия оптического привода. Здесь также полезно вставить пластиковую карту или медиатор.

Если вы поставите корпус MacBook на торец для лучшего обзора, вы можете сдвинуть четыре серых пластиковых защёлки, удерживающие правую сторону верхней крышки. Не паникуйте. Они заходят в пазы в верхнем правом крае нижней рамы, над передним краем оптического привода.

При сборке убедитесь, что защёлки на правой стороне над оптическим приводом плотно защёлкнулись. Они отличаются от защёлок слева и обычно требуют немного более сильного нажатия для защёлкивания.

Подперев верхнюю крышку, поднимите чёрный фиксатор на разъёме серебристого ленточного кабеля и оттяните его от гнезда на плате логики.

Если фиксатора нет, можно использовать лопатку, чтобы аккуратно поддеть разъём и вытащить его из гнезда на плате логики. Этот разъём высокий, поэтому поддевайте строго вверх.

Если при снятии верхней крышки вы повредите её кабель, мы продаём кабель отдельно и у нас есть руководство для его замены.

Пока верхняя крышка снята, полезно удалить пыль и волосы. Лучше использовать баллончик со сжатым воздухом, но если вы используете щетку, убедитесь, что её щетина не создаёт статического электричества.

При сборке в пазы вдоль верхней части рамки перед оптическим приводом устанавливаются 4 серые пластиковые защёлки (см. вторую и третью фотографии). Эти защёлки должны быть установлены в пазы, чтобы соответствующие выступы на нижней стороне правой части верхней крышки защёлкнулись в них.

Отключите левый динамик от платы логики.

Выверните один винт Phillips, крепящий левый динамик к нижнему корпусу.

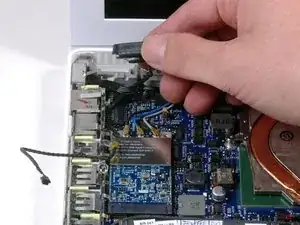

Протяните кабель левого динамика под кабелями антенны Airport.

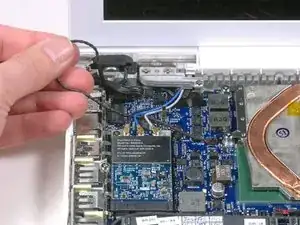

Отведите кабель левого динамика от под кабелем MagSafe.

Поднимите левый динамик вверх и выньте его из компьютера.
